0611 · The Buffer Of Height: детали EP EPR20XK

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 0610 · Height Display

Следующая деталь

0202 · Operating Control System →

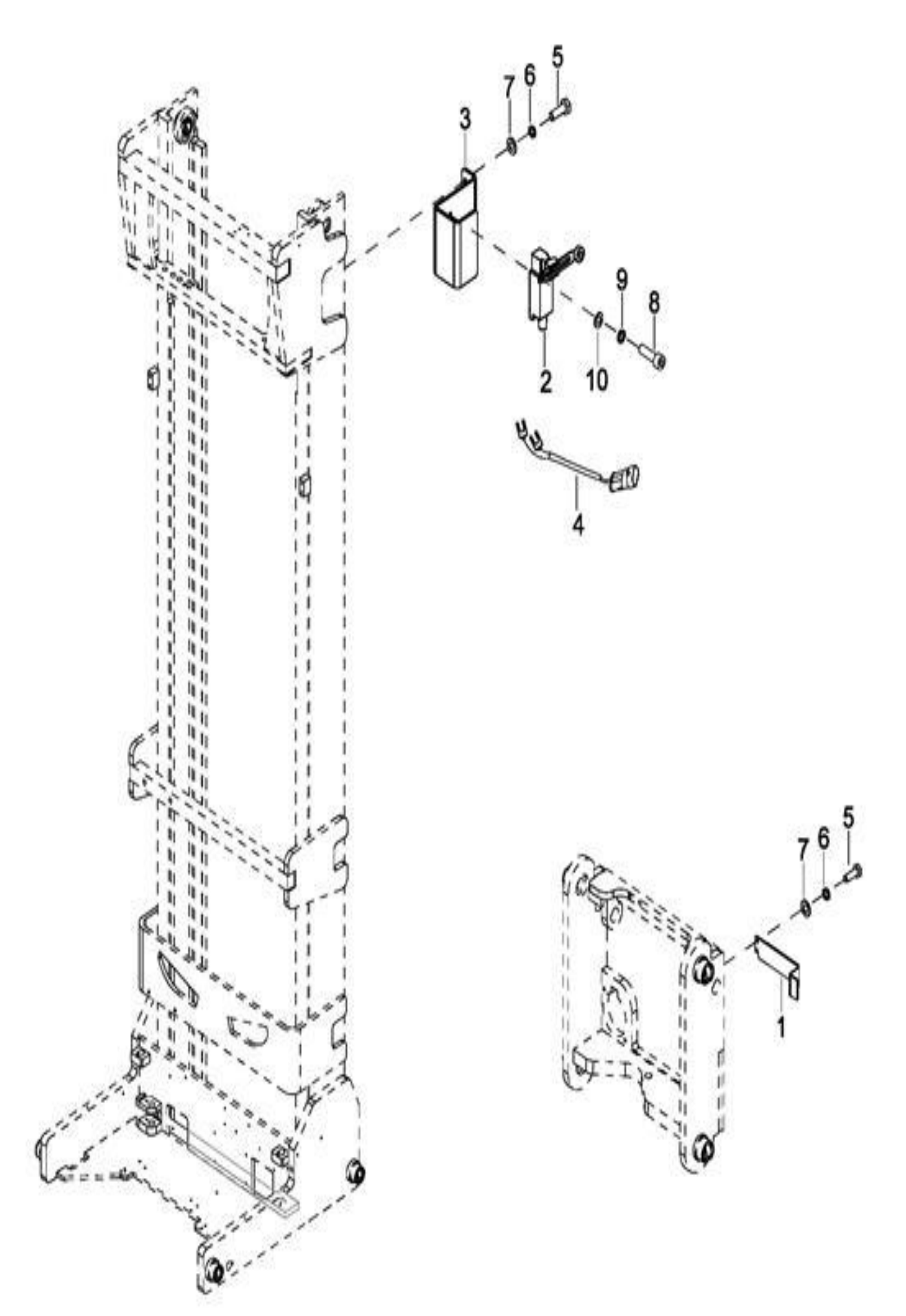

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	3316-930002-30	Plate	-	Кол-во: 1	Купить
	Поз. 2	2125-500003-00	Micro Switch	-	Кол-во: 1	Купить
	Поз. 3	3318-930001-00	Plate	-	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-01	Switch harness	Lift Height=4000mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-02	Switch harness	Lift Height=4500mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-03	Switch harness	Lift Height=5000mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-04	Switch harness	Lift Height=5500mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-05	Switch harness	Lift Height=6000mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-06	Switch harness	Lift Height=6500mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-07	Switch harness	Lift Height=7000mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-08	Switch harness	Lift Height=7500mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-09	Switch harness	Lift Height=8000mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-10	Switch harness	Lift Height=8500mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-11	Switch harness	Lift Height=9000mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-12	Switch harness	Lift Height=9500mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-13	Switch harness	Lift Height=10000mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-14	Switch harness	Lift Height=10500mm,11000mm	Кол-во: 1	Купить
	Поз. 4	3316-730009-0A-16	Switch harness	Lift Height=11500mm,12000mm	Кол-во: 1	Купить
	Поз. 5	301000000061	Bolt M6X20	-	Кол-во: 5	Купить
	Поз. 6	304000000050	Lockwasher ø6	-	Кол-во: 5	Купить
	Поз. 7	304000000036	Flatwasher ø6	-	Кол-во: 5	Купить
	Поз. 8	302001000012	Screw M5X10	-	Кол-во: 4	Купить
	Поз. 9	304000000049	Lockwasher ø5	-	Кол-во: 4	Купить
	Поз. 10	304000000039	Flatwasher ø5	-	Кол-во: 4	Купить
