0402 · Solenoid Valve Assembly: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

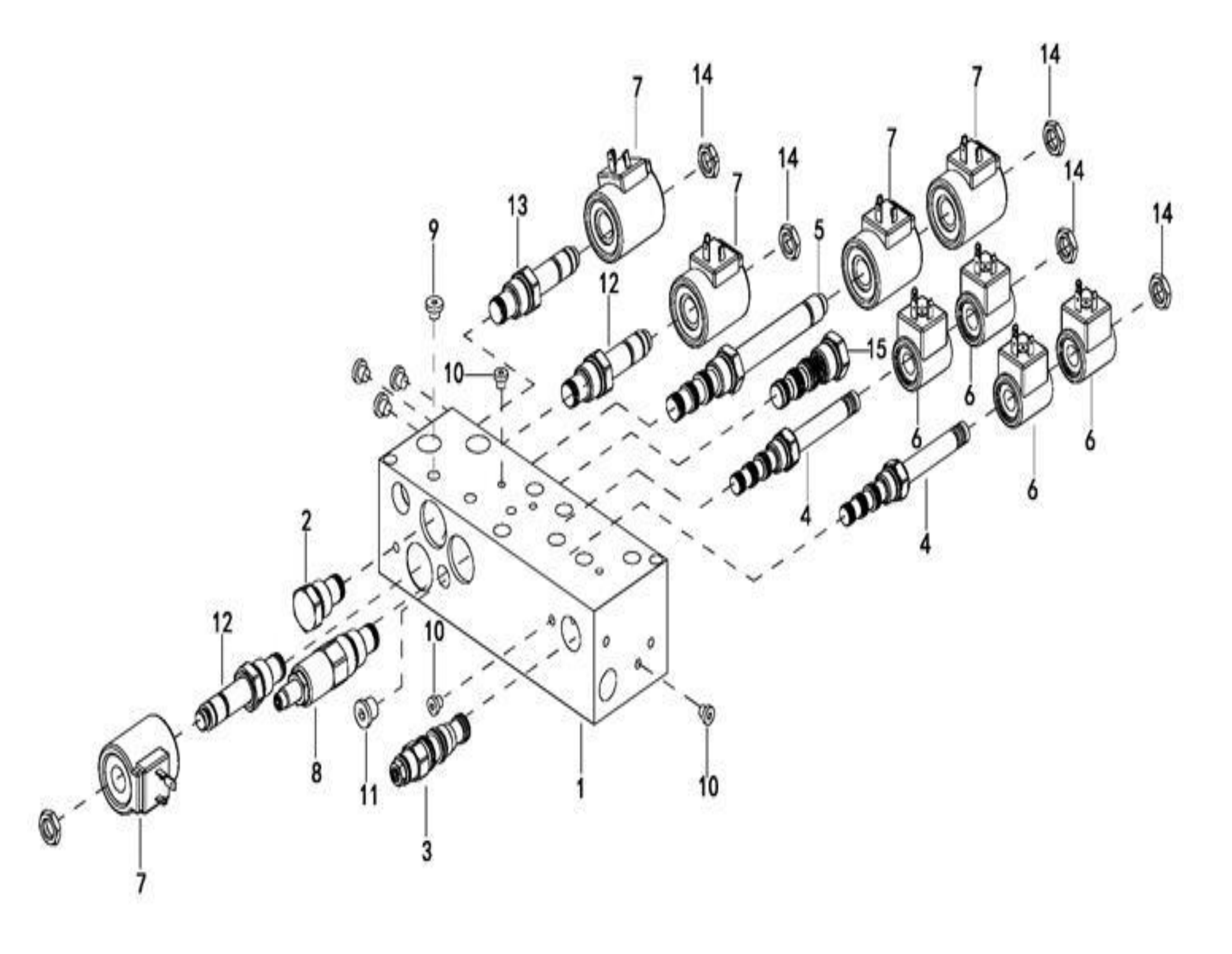

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3231-75001X-00 | Valve block | - | Кол-во: 1 | Купить | |
| Поз. 1 | 3231-75001X-0A | Valve block | BGD-23-002054 | Кол-во: 1 | Купить | |
| Поз. 2 | 3231-75002X-00 | Check Valve | - | Кол-во: 1 | Купить | |
| Поз. 3 | 3218-33003X-AD | Balance valve | - | Кол-во: 1 | Купить | |
| Поз. 4 | 3218-33008X-AD | Solenoid valve | - | Кол-во: 2 | Купить | |
| Поз. 5 | 3316-62203X-0B | Solenoid valve | - | Кол-во: 1 | Купить | |
| Поз. 6 | 3218-33009X-AD | Coil | - | Кол-во: 4 | Купить | |
| Поз. 7 | 3218-33010X-AD | Coil | - | Кол-во: 5 | Купить | |
| Поз. 8 | 3231-75008X-00 | Relief Valve | - | Кол-во: 1 | Купить | |
| Поз. 9 | 3231-75009X-00 | Plug | - | Кол-во: 4 | Купить | |
| Поз. 10 | 3231-75010X-00 | Plug | - | Кол-во: 9 | Купить | |
| Поз. 10 | 3231-75010X-0A | Steel Ball | BGD-23-002054 | Кол-во: 9 | Купить | |
| Поз. 11 | 3231-75011X-00 | Plug | - | Кол-во: 1 | Купить | |
| Поз. 12 | 3218-33015X-AD | Solenoid valve | - | Кол-во: 2 | Купить | |
| Поз. 13 | 3218-33006X-AD | Proportional valve | - | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-62414X-00 | Nut | - | Кол-во: 5 | Купить | |
| Поз. 15 | 3318-62415X-00 | Hydraulic lock | - | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-62416X-00 | Seal kit | - | Кол-во: 1 | Купить |
