0202 · Operating Control System: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

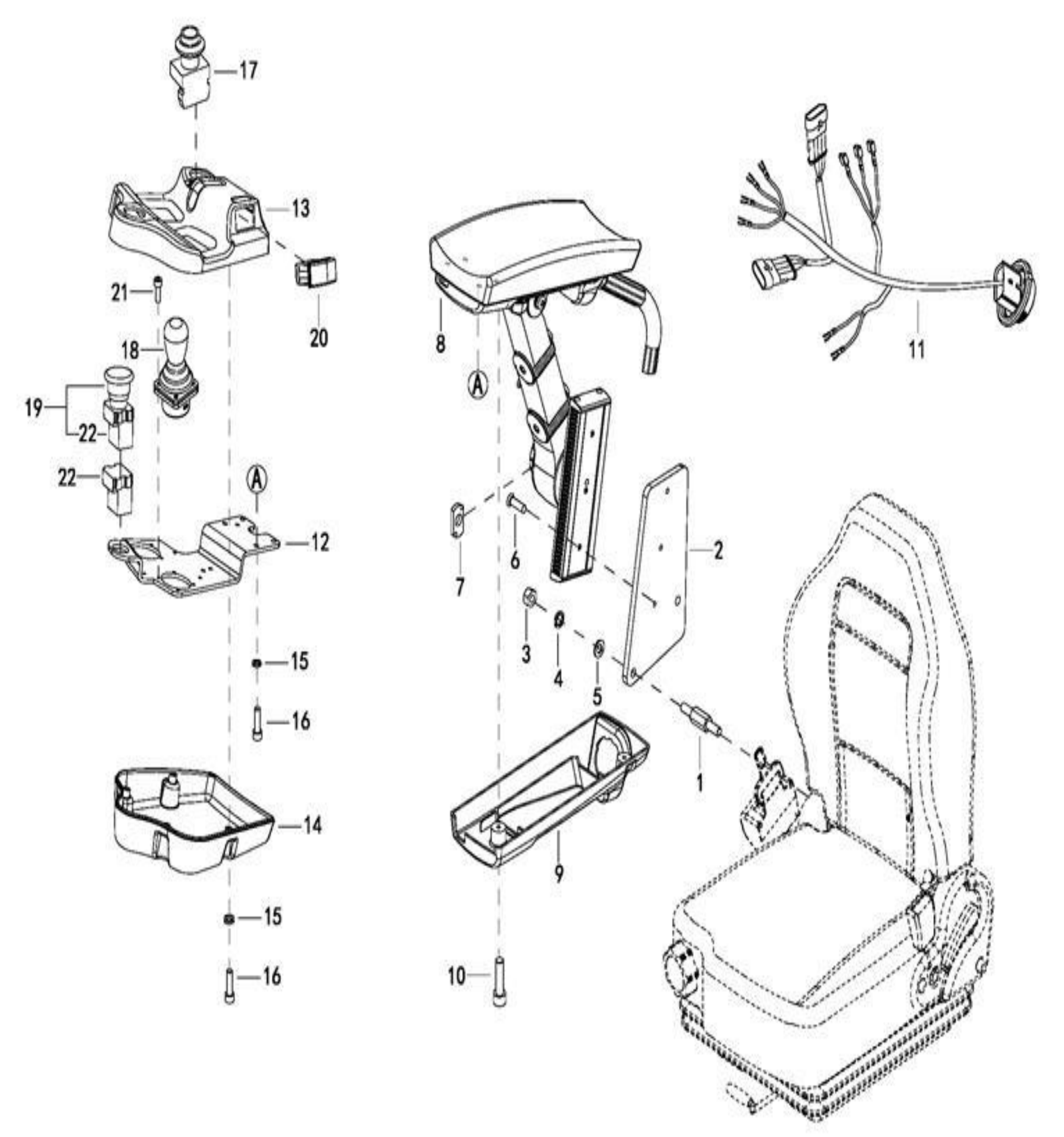

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Кол-во | Купить |
|---|---|---|---|---|---|
| Поз. 1 | 3318-160002-00 | Shaft | Кол-во: 2 | Купить | |
| Поз. 2 | 3318-160001-00 | Plate | Кол-во: 1 | Купить | |
| Поз. 3 | 303001000005 | Nut M8 | Кол-во: 2 | Купить | |
| Поз. 4 | 304000000052 | Lockwasher ø8 | Кол-во: 2 | Купить | |
| Поз. 5 | 304000000040 | Flatwasher ø8 | Кол-во: 2 | Купить | |
| Поз. 6 | 302008000005 | Screw M6×12 | Кол-во: 3 | Купить | |
| Поз. 7 | 3231-252102-00 | Limit Block | Кол-во: 1 | Купить | |
| Поз. 8 | 3231-252200-10 | Operating Armrest Assembly | Кол-во: 1 | Купить | |
| Поз. 9 | 3231-252201-00 | Cover | Кол-во: 1 | Купить | |
| Поз. 10 | 302000000294 | Screw M5×20 | Кол-во: 3 | Купить | |
| Поз. 11 | 3231-620005-00 | Operating Armrest Harness | Кол-во: 1 | Купить | |
| Поз. 12 | 3231-252101-00 | Bracket | Кол-во: 1 | Купить | |
| Поз. 13 | 3231-252103-00 | Cover | Кол-во: 1 | Купить | |
| Поз. 14 | 3231-252104-00 | Cover | Кол-во: 1 | Купить | |
| Поз. 15 | 304000000050 | Lockwasher ø6 | Кол-во: 8 | Купить | |
| Поз. 16 | 302001000017 | Screw M6×16 | Кол-во: 8 | Купить | |
| Поз. 17 | 3712-401000-00 | Horn | Кол-во: 1 | Купить | |
| Поз. 18 | 3231-252400-00 | Four Rocker | Кол-во: 2 | Купить | |
| Поз. 19 | 3218-604000-00 | Emergency Stop Switch | Кол-во: 1 | Купить | |
| Поз. 20 | 3231-600500-00 | Three Gear Switch | Кол-во: 1 | Купить | |
| Поз. 21 | 302001000007 | Screw M4×16 | Кол-во: 8 | Купить | |
| Поз. 22 | 3218-604000-02 | Emergency Stop Switch Seat | Кол-во: 2 | Купить |
