0403 · Pump Motor Assembly: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице
Начало каталога
Следующая деталь
0102 · Caster Assembly →

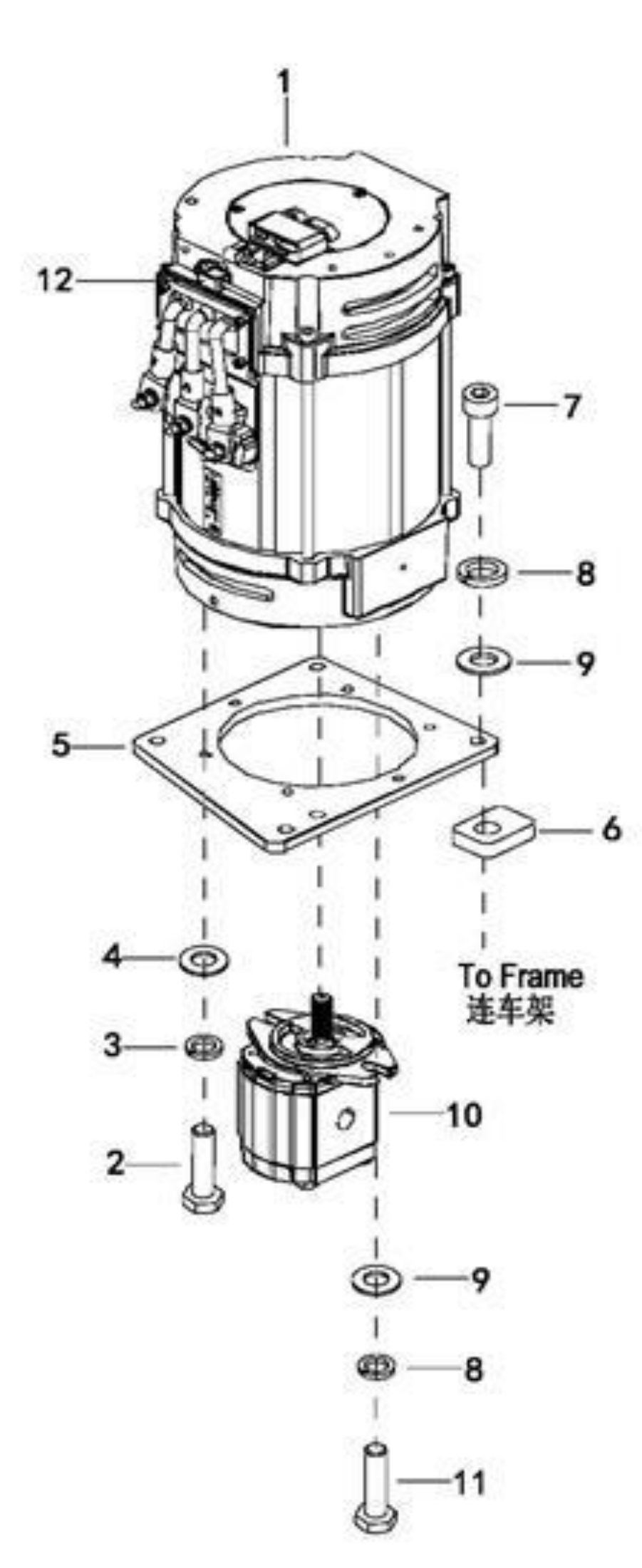

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3318-622100-00 | Pump Motor | Including #12 | Кол-во: 1 | Купить | |
| Поз. 2 | 301002000015 | Bolt M8×25 | - | Кол-во: 4 | Купить | |
| Поз. 3 | 304000000052 | Lockwasher ø8 | - | Кол-во: 4 | Купить | |
| Поз. 4 | 304000000040 | Flatwasher ø8 | - | Кол-во: 4 | Купить | |
| Поз. 5 | 3318-622001-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 6 | 3218-600006-00 | Cushion | - | Кол-во: 4 | Купить | |
| Поз. 7 | 302001000056 | Screw M10×35 | - | Кол-во: 4 | Купить | |
| Поз. 8 | 304000000053 | Lockwasher ø10 | - | Кол-во: 6 | Купить | |
| Поз. 9 | 304000000035 | Flatwasher ø10 | - | Кол-во: 6 | Купить | |
| Поз. 10 | 3318-622200-00 | Pump | - | Кол-во: 1 | Купить | |
| Поз. 11 | 301000000099 | Bolt M10×25 | - | Кол-во: 2 | Купить | |
| Поз. 12 | 3318-62210X-00 | Encoder | - | Кол-во: 1 | Купить |
