0610 · Height Display: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

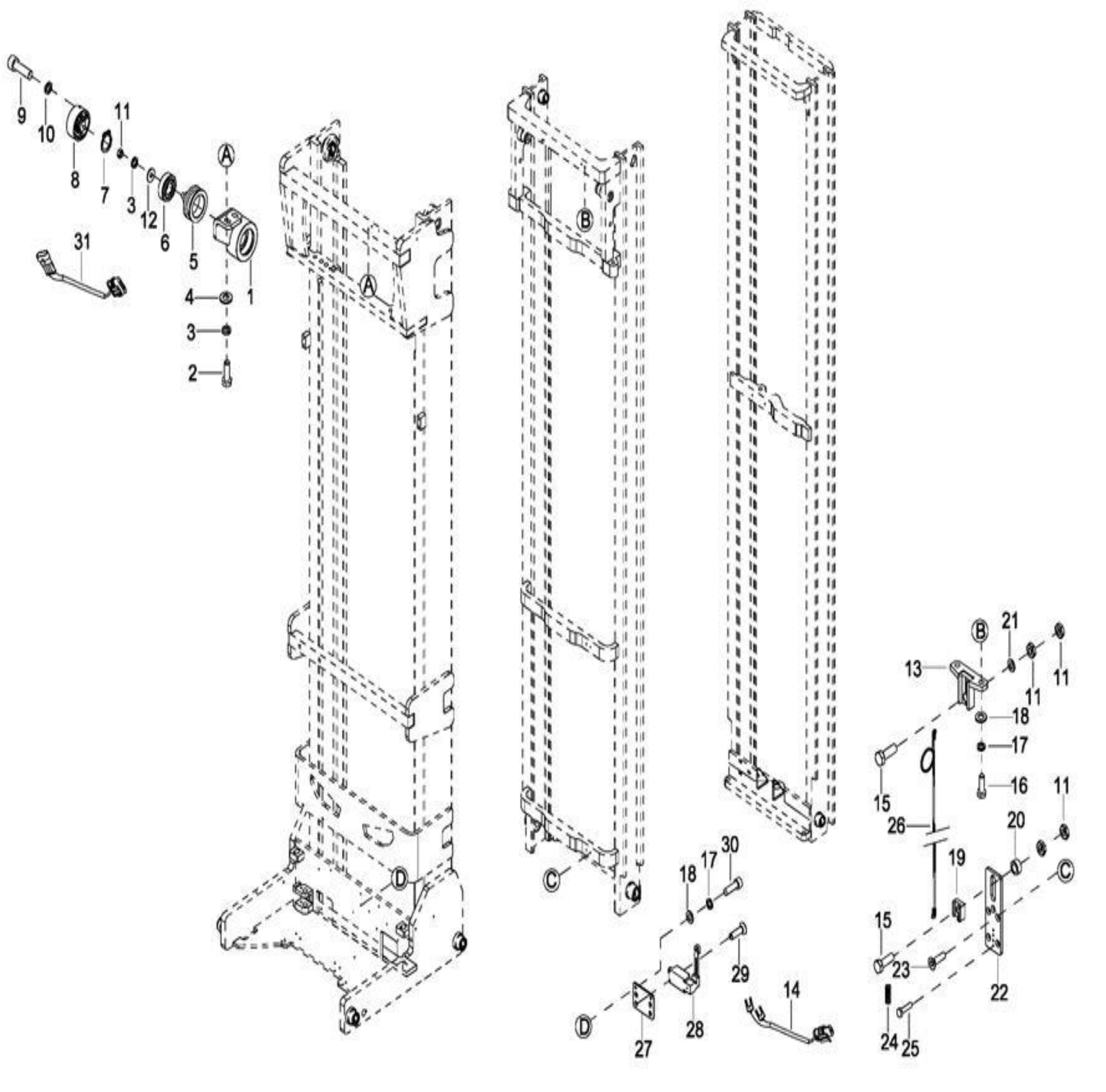

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3318-810100-10 | Encoder Mount | - | Кол-во: 1 | Купить | |
| Поз. 2 | 301002000015 | Bolt M8X25 | - | Кол-во: 2 | Купить | |
| Поз. 3 | 304000000052 | Lockwasher ø8 | - | Кол-во: 3 | Купить | |
| Поз. 4 | 304000000040 | Flatwasher ø8 | - | Кол-во: 2 | Купить | |
| Поз. 5 | 3318-810001-10 | Encoder Wheel | - | Кол-во: 1 | Купить | |
| Поз. 6 | 309000000008 | Bearing 6204-2Z | - | Кол-во: 1 | Купить | |
| Поз. 7 | 305002000016 | Circlip ø47 | - | Кол-во: 1 | Купить | |
| Поз. 8 | 3712-403000-00 | Encoder | - | Кол-во: 1 | Купить | |
| Поз. 9 | 302001000089 | Screw M4X30 | - | Кол-во: 3 | Купить | |
| Поз. 10 | 304000000048 | Lockwasher ø4 | - | Кол-во: 3 | Купить | |
| Поз. 11 | 303001000005 | Nut M8 | - | Кол-во: 5 | Купить | |
| Поз. 12 | 304000000082 | Washer ø8 | - | Кол-во: 1 | Купить | |
| Поз. 13 | 3316-941100-00 | BriquettingⅠ(Ⅰ) | - | Кол-во: 1 | Купить | |
| Поз. 14 | 3316-730008-00 | Switch harness | - | Кол-во: 1 | Купить | |
| Поз. 15 | 3316-941002-00 | Threaded Rod | - | Кол-во: 2 | Купить | |
| Поз. 16 | 301000000061 | Bolt M6X20 | - | Кол-во: 2 | Купить | |
| Поз. 17 | 304000000050 | Lockwasher ø6 | - | Кол-во: 4 | Купить | |
| Поз. 18 | 304000000036 | Flatwasher ø6 | - | Кол-во: 4 | Купить | |
| Поз. 19 | 3316-940101-00 | Briquetting Ⅱ(Ⅱ) | - | Кол-во: 1 | Купить | |
| Поз. 20 | 3316-940104-00 | Bushing | - | Кол-во: 1 | Купить | |
| Поз. 21 | 304000000118 | Washer ø8 | - | Кол-во: 1 | Купить | |
| Поз. 22 | 3316-940103-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 23 | 302003000012 | Screw M6X12 | - | Кол-во: 2 | Купить | |
| Поз. 24 | 3316-810001-00 | Self-locking Tension Spring | - | Кол-во: 1 | Купить | |
| Поз. 25 | 301000000004 | Bolt M4X25 | - | Кол-во: 1 | Купить | |
| Поз. 26 | 3316-940001-00 | Rope | - | Кол-во: 1 | Купить | |
| Поз. 27 | 3316-940004-10 | Plate(Ⅰ) | - | Кол-во: 1 | Купить | |
| Поз. 28 | 2125-500003-00 | Micro Switch | - | Кол-во: 1 | Купить | |
| Поз. 29 | 302003000017 | Screw M5X10 | - | Кол-во: 4 | Купить | |
| Поз. 30 | 302001000018 | Screw M6X20 | - | Кол-во: 2 | Купить | |
| Поз. 31 | 3316-730010-00-01 | Encoder harness | Lift Height=4000mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-02 | Encoder harness | Lift Height=4500mm,5000mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-03 | Encoder harness | Lift Height=5500mm,6000mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-04 | Encoder harness | Lift Height=6500mm,7000mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-05 | Encoder harness | Lift Height=7500mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-06 | Encoder harness | Lift Height=8000mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-07 | Encoder harness | Lift Height=8500mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-08 | Encoder harness | Lift Height=9000mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-09 | Encoder harness | Lift Height=9500mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-10 | Encoder harness | Lift Height=10000mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-11 | Encoder harness | Lift Height=10500mm,11000mm | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-730010-00-12 | Encoder harness | Lift Height=11500mm,12000mm | Кол-во: 1 | Купить |
