0102 · Caster Assembly: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

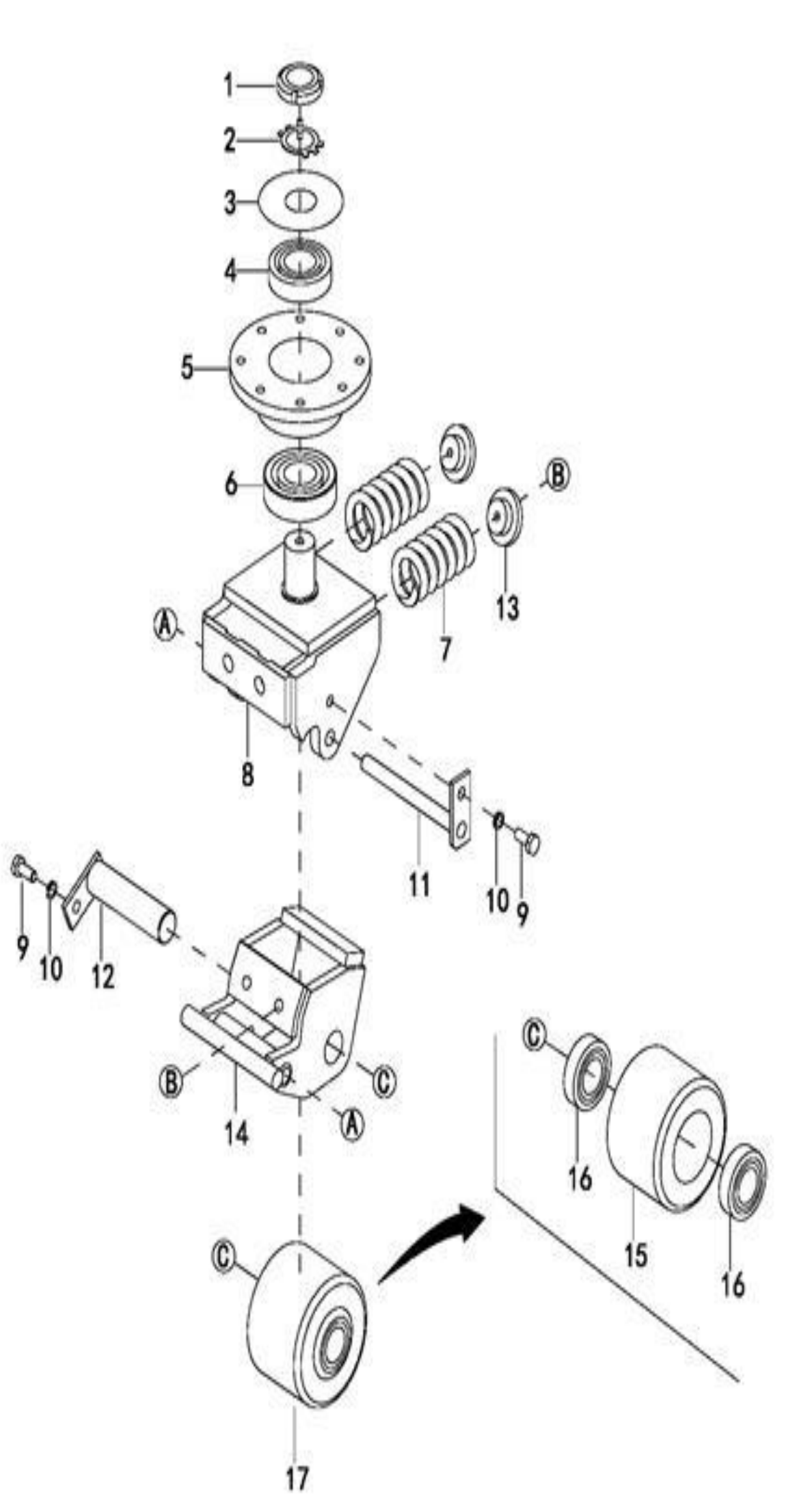

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Кол-во | Купить |
|---|---|---|---|---|---|
| Поз. 1 | 303011000004 | Nut M27×1.5 | Кол-во: 1 | Купить | |
| Поз. 2 | 304004000004 | Washer 27 | Кол-во: 1 | Купить | |
| Поз. 3 | 1220-140001-00 | Snap Ring | Кол-во: 1 | Купить | |
| Поз. 4 | 309001000005 | Bearing 6206-2RZ | Кол-во: 1 | Купить | |
| Поз. 5 | 2140-140002-0A | Bearing Block | Кол-во: 1 | Купить | |
| Поз. 6 | 309001000006 | Bearing 6306-2RZ | Кол-во: 1 | Купить | |
| Поз. 7 | 2140-140004-00 | Spring | Кол-во: 2 | Купить | |
| Поз. 8 | 2140-141000-0B | Yoke | Кол-во: 1 | Купить | |
| Поз. 9 | 301002000013 | Bolt M8×16 | Кол-во: 2 | Купить | |
| Поз. 10 | 304003000005 | Lockwasher ø8 | Кол-во: 2 | Купить | |
| Поз. 11 | 2140-142000-00 | Hinge Pin | Кол-во: 1 | Купить | |
| Поз. 12 | 2140-145000-00 | Shaft | Кол-во: 1 | Купить | |
| Поз. 13 | 2140-140003-0A | Shaft | Кол-во: 2 | Купить | |
| Поз. 14 | 2140-143000-0A | Yoke | Кол-во: 1 | Купить | |
| Поз. 15 | 2140-144002-00 | PU Wheel | Кол-во: 1 | Купить | |
| Поз. 16 | 309001000007 | Bearing 6205 | Кол-во: 2 | Купить | |
| Поз. 17 | 2140-14400X-00 | Wheel | Кол-во: 1 | Купить |
