0401 · Hydraulic System: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

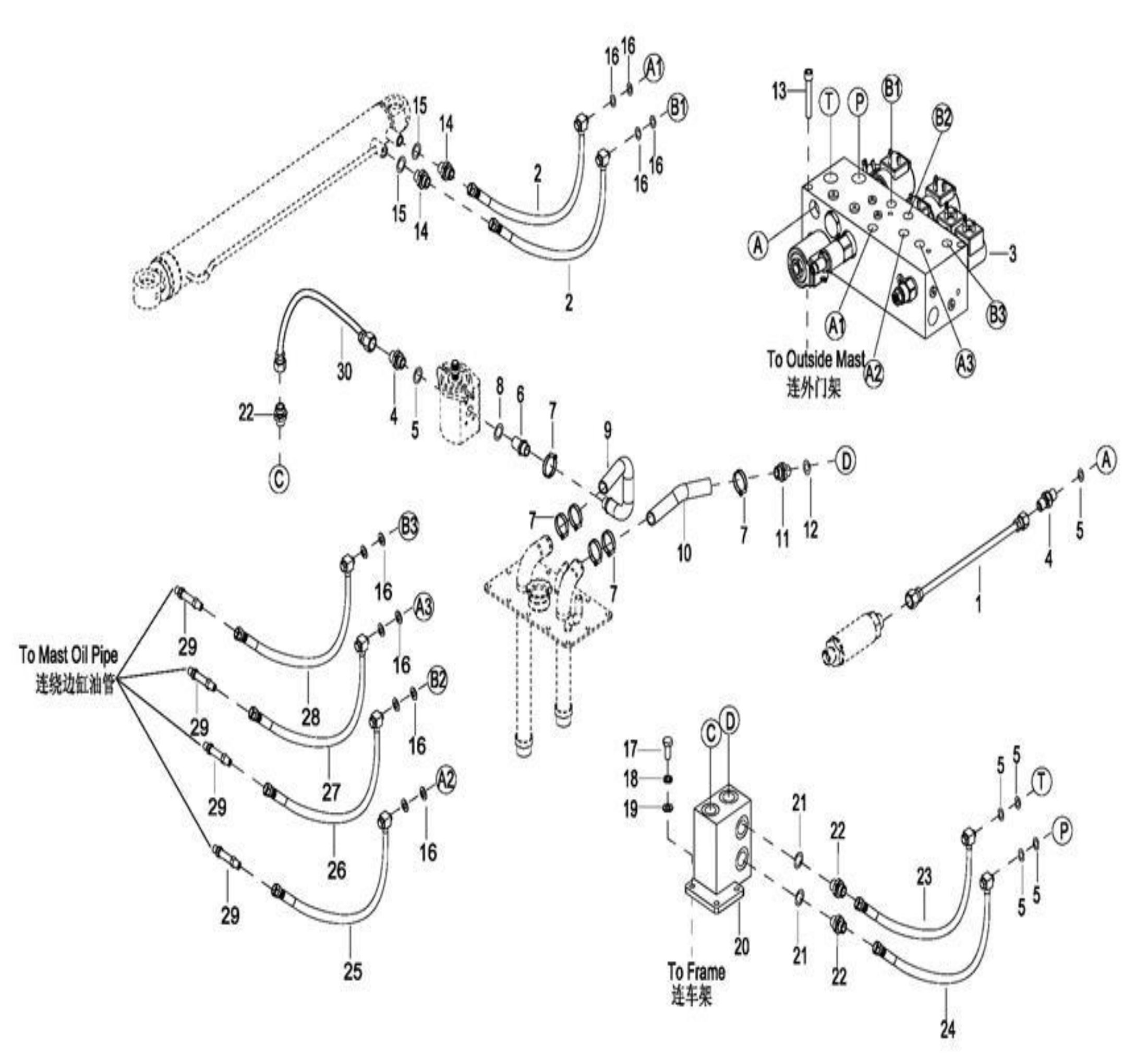

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3318-611020-00 | Oil Pipe | - | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-611010-00 | Oil Pipe | - | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-624000-00 | Solenoid Valve Assembly ( 0402) | See 0402,superseded by 3318-624000-0A | Кол-во: 1 | Купить | |
| Поз. 3 | 3318-624000-0A | Solenoid Valve Assembly ( 0402) | See 0402,BGD-23-002054 | Кол-во: 1 | Купить | |
| Поз. 4 | 2702-122000-00 | Joint G1/2-M20×1.5 | - | Кол-во: 2 | Купить | |
| Поз. 5 | 202800000143 | Washer G1/2 | - | Кол-во: 1 | Купить | |
| Поз. 6 | 2713-113200-00 | Joint G1-ø32 | - | Кол-во: 1 | Купить | |
| Поз. 7 | 202899900008 | Clip ø32-40 | - | Кол-во: 6 | Купить | |
| Поз. 8 | 306000000138 | Washer G1 | - | Кол-во: 1 | Купить | |
| Поз. 9 | 3318-610001-00 | Oil Pipe | - | Кол-во: 1 | Купить | |
| Поз. 10 | 3318-610002-00 | Oil Pipe | - | Кол-во: 1 | Купить | |
| Поз. 11 | 2713-243200-00 | Joint M24×1.5-ø32 | - | Кол-во: 1 | Купить | |
| Поз. 12 | 306001000006 | Washer ø24 | - | Кол-во: 1 | Купить | |
| Поз. 13 | 302000000085 | Screw M6×80 | - | Кол-во: 2 | Купить | |
| Поз. 14 | 2701-141400-00 | Joint M14×1.5-M14×1.5 | - | Кол-во: 2 | Купить | |
| Поз. 15 | 306001000001 | Washer ø14 | - | Кол-во: 2 | Купить | |
| Поз. 16 | 202800000088 | Washer G1/4 | - | Кол-во: 12 | Купить | |
| Поз. 17 | 0000-000255-00 | Bolt M8×20 | - | Кол-во: 3 | Купить | |
| Поз. 18 | 0000-000159-00 | Lockwasher ø8 | - | Кол-во: 3 | Купить | |
| Поз. 19 | 0000-000176-00 | Flatwasher ø8 | - | Кол-во: 3 | Купить | |
| Поз. 20 | 3318-630010-00 | Four-way Components | - | Кол-во: 1 | Купить | |
| Поз. 21 | 306001000005 | Washer ø22 | - | Кол-во: 2 | Купить | |
| Поз. 22 | 2701-222200-00 | Joint M22×1.5-M22×1.5 | - | Кол-во: 3 | Купить | |
| Поз. 23 | 3318-610030-00 | Oil Pipe-T(T ) | - | Кол-во: 1 | Купить | |
| Поз. 24 | 3318-610020-00 | Oil Pipe-P(P ) | - | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-01 | Oil Pipe-A2(A2 ) | 2-Stage Mast H=2700mm/3-Stage Mast H=4000mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-02 | Oil Pipe-A2(A2 ) | 2-Stage Mast H=3000mm/3-Stage Mast H=4500mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-03 | Oil Pipe-A2(A2 ) | 2-Stage Mast H=3300mm/3-Stage Mast H=5000mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-04 | Oil Pipe-A2(A2 ) | 2-Stage Mast H=3600mm/3-Stage Mast H=5500mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-05 | Oil Pipe-A2(A2 ) | 2-Stage Mast H=4000mm/3-Stage Mast H=6000mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-06 | Oil Pipe-A2(A2 ) | 2-Stage Mast H=4300mm/3-Stage Mast H=6500mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-07 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=7000mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-08 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=7500mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-09 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=8000mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-10 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=8500mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-11 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=9000mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-12 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=9500mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-13 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=10000mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-14 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=10500mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-15 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=11000mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-16 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=11500mm | Кол-во: 1 | Купить | |
| Поз. 25 | 3318-611060-10-17 | Oil Pipe-A2(A2 ) | 3-Stage Mast H=12000mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-01 | Oil Pipe-B2(B2 ) | 2-Stage Mast H=2700mm/3-Stage Mast H=4000mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-02 | Oil Pipe-B2(B2 ) | 2-Stage Mast H=3000mm/3-Stage Mast H=4500mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-03 | Oil Pipe-B2(B2 ) | 2-Stage Mast H=3300mm/3-Stage Mast H=5000mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-04 | Oil Pipe-B2(B2 ) | 2-Stage Mast H=3600mm/3-Stage Mast H=5500mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-05 | Oil Pipe-B2(B2 ) | 2-Stage Mast H=4000mm/3-Stage Mast H=6000mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-06 | Oil Pipe-B2(B2 ) | 2-Stage Mast H=4300mm/3-Stage Mast H=6500mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-07 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=7000mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-08 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=7500mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-09 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=8000mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-10 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=8500mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-11 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=9000mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-12 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=9500mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-13 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=10000mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-14 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=10500mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-15 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=11000mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-16 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=11500mm | Кол-во: 1 | Купить | |
| Поз. 26 | 3318-611070-10-17 | Oil Pipe-B2(B2 ) | 3-Stage Mast H=12000mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-01 | Oil Pipe-A3(A3 ) | 2-Stage Mast H=2700mm/3-Stage Mast H=4000mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-02 | Oil Pipe-A3(A3 ) | 2-Stage Mast H=3000mm/3-Stage Mast H=4500mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-03 | Oil Pipe-A3(A3 ) | 2-Stage Mast H=3300mm/3-Stage Mast H=5000mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-04 | Oil Pipe-A3(A3 ) | 2-Stage Mast H=3600mm/3-Stage Mast H=5500mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-05 | Oil Pipe-A3(A3 ) | 2-Stage Mast H=4000mm/3-Stage Mast H=6000mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-06 | Oil Pipe-A3(A3 ) | 2-Stage Mast H=4300mm/3-Stage Mast H=6500mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-07 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=7000mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-08 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=7500mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-09 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=8000mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-10 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=8500mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-11 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=9000mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-12 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=9500mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-13 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=10000mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-14 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=10500mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-15 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=11000mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-16 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=11500mm | Кол-во: 1 | Купить | |
| Поз. 27 | 3318-611040-10-17 | Oil Pipe-A3(A3 ) | 3-Stage Mast H=12000mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-01 | Oil Pipe-B3(B3 ) | 2-Stage Mast H=2700mm/3-Stage Mast H=4000mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-02 | Oil Pipe-B3(B3 ) | 2-Stage Mast H=3000mm/3-Stage Mast H=4500mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-03 | Oil Pipe-B3(B3 ) | 2-Stage Mast H=3300mm/3-Stage Mast H=5000mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-04 | Oil Pipe-B3(B3 ) | 2-Stage Mast H=3600mm/3-Stage Mast H=5500mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-05 | Oil Pipe-B3(B3 ) | 2-Stage Mast H=4000mm/3-Stage Mast H=6000mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-06 | Oil Pipe-B3(B3 ) | 2-Stage Mast H=4300mm/3-Stage Mast H=6500mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-07 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=7000mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-08 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=7500mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-09 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=8000mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-10 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=8500mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-11 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=9000mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-12 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=9500mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-13 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=10000mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-14 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=10500mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-15 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=11000mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-16 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=11500mm | Кол-во: 1 | Купить | |
| Поз. 28 | 3318-611050-10-17 | Oil Pipe-B3(B3 ) | 3-Stage Mast H=12000mm | Кол-во: 1 | Купить | |
| Поз. 29 | 3316-610300-0A | Joint M14×1.5-M14×1.5 | - | Кол-во: 4 | Купить | |
| Поз. 30 | 3318-610010-00 | Oil Pipe | - | Кол-во: 1 | Купить |
