010401 · Image System (new): детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

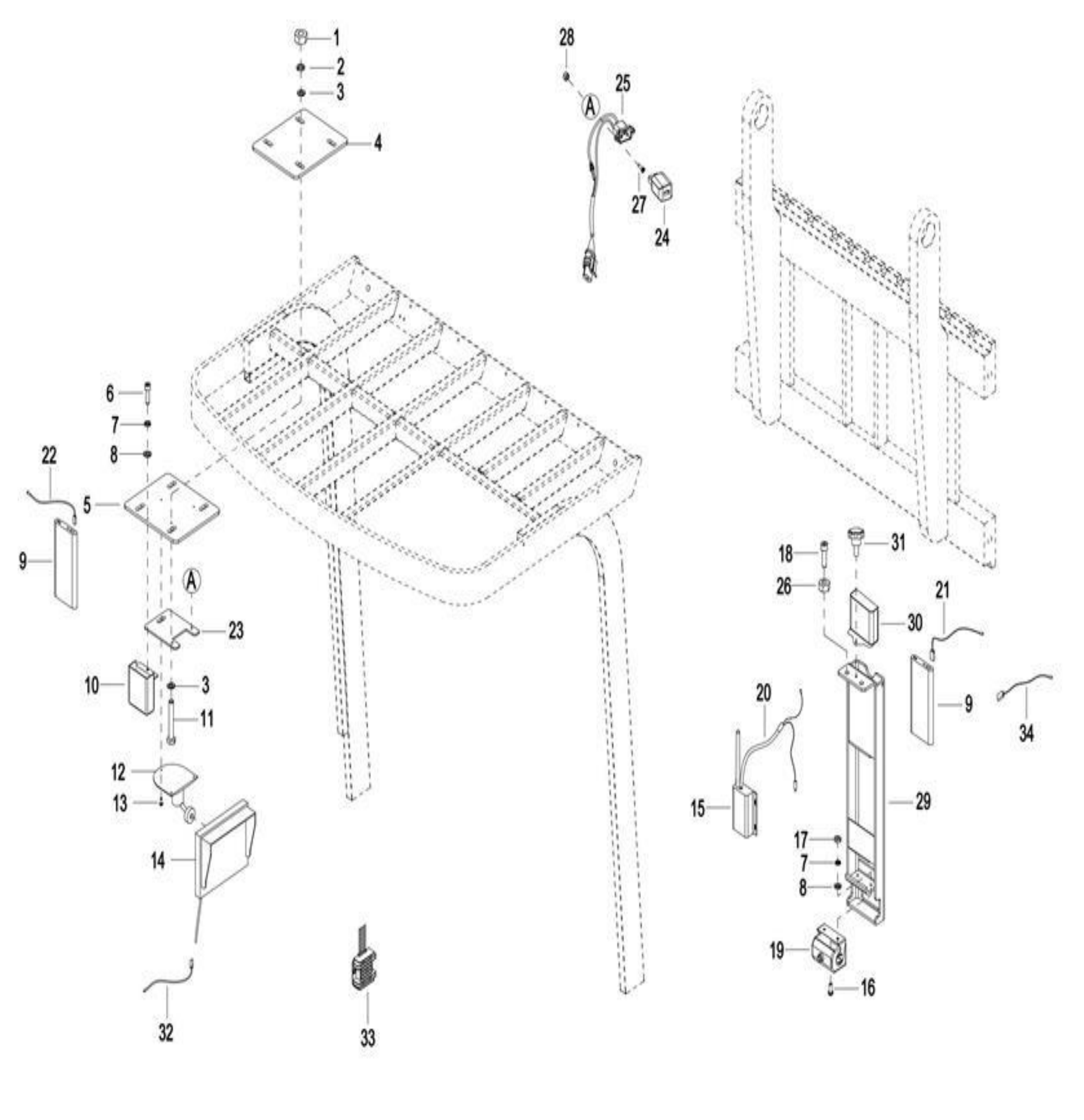

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 0000-000550-00 | Nut M8 | - | Кол-во: 4 | Купить | |
| Поз. 2 | 0000-000159-00 | Lockwasher Φ8 | - | Кол-во: 4 | Купить | |
| Поз. 3 | 0000-000176-00 | Flatwasher Φ8 | - | Кол-во: 8 | Купить | |
| Поз. 4 | 3315-920002-00 | Mounting Plate II(II) | - | Кол-во: 1 | Купить | |
| Поз. 5 | 3315-920001-00 | Mounting Plate I(I) | - | Кол-во: 1 | Купить | |
| Поз. 6 | 301002000002 | Bolt M5X16 | - | Кол-во: 4 | Купить | |
| Поз. 7 | 0000-000206-00 | Lockwasher Φ5 | - | Кол-во: 6 | Купить | |
| Поз. 8 | 0000-000390-00 | Flatwasher Φ5 | - | Кол-во: 6 | Купить | |
| Поз. 9 | 3316-960600-00 | Power Bank | - | Кол-во: 2 | Купить | |
| Поз. 9 | 3316-962600-0A | Power Bank | BGD-22-005283 | Кол-во: 2 | Купить | |
| Поз. 10 | 3316-960100-00 | Power Pack | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 11 | 0000-000770-00 | Bolt M8×65 | - | Кол-во: 4 | Купить | |
| Поз. 12 | 3316-960400-00 | Scaffold | - | Кол-во: 1 | Купить | |
| Поз. 12 | 3316-962400-00 | Scaffold | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 13 | 313001010006 | Rivet(φ3×12) | - | Кол-во: 3 | Купить | |
| Поз. 14 | 3316-960200-00 | Display Screen | - | Кол-во: 1 | Купить | |
| Поз. 14 | 3316-962200-0A | Display Screen | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 15 | 3316-960300-00 | Reflector | - | Кол-во: 1 | Купить | |
| Поз. 15 | 3316-962300-00 | Reflector | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 16 | 302002000032 | Screw M5X16 | - | Кол-во: 2 | Купить | |
| Поз. 17 | 303001000003 | Nut M5 | - | Кол-во: 2 | Купить | |
| Поз. 18 | 302000000566 | Screw M10X35 | - | Кол-во: 2 | Купить | |
| Поз. 19 | 3316-960500-00 | Camera | - | Кол-во: 1 | Купить | |
| Поз. 19 | 3316-962500-00 | Camera | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 20 | 3316-960701-00 | Wire | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 21 | 3316-960702-00 | Wire | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 22 | 3316-960703-00 | Wire | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 23 | 3318-700004-00 | Bracket | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 24 | 3112-601000-00 | USB Charging Converter(USB ) | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 25 | 3112-602000-00 | Charging Stand | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 26 | 303000000186 | Nut M10 | - | Кол-во: 2 | Купить | |
| Поз. 27 | 302000000163 | Screw M3X20 | BGD-22-005283 | Кол-во: 2 | Купить | |
| Поз. 28 | 303000000028 | Nut M3 | BGD-22-005283 | Кол-во: 2 | Купить | |
| Поз. 29 | 3316-961100-00 | Wireless Camera Mounting Base | - | Кол-во: 1 | Купить | |
| Поз. 30 | 3316-963000-00 | Power Pack | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 31 | 399000000045 | Star Handle | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 32 | 3318-730008-00 | Wire | - | Кол-во: 1 | Купить | |
| Поз. 32 | 3318-730009-00 | Wire | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 33 | 3231-600007-00 | DC-DC Converter(DC ) | BGD-22-005283 | Кол-во: 1 | Купить | |
| Поз. 34 | 3316-962700-00 | Wire | BGD-22-005283 | Кол-во: 2 | Купить |
