0501 · Electrical Assembly: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

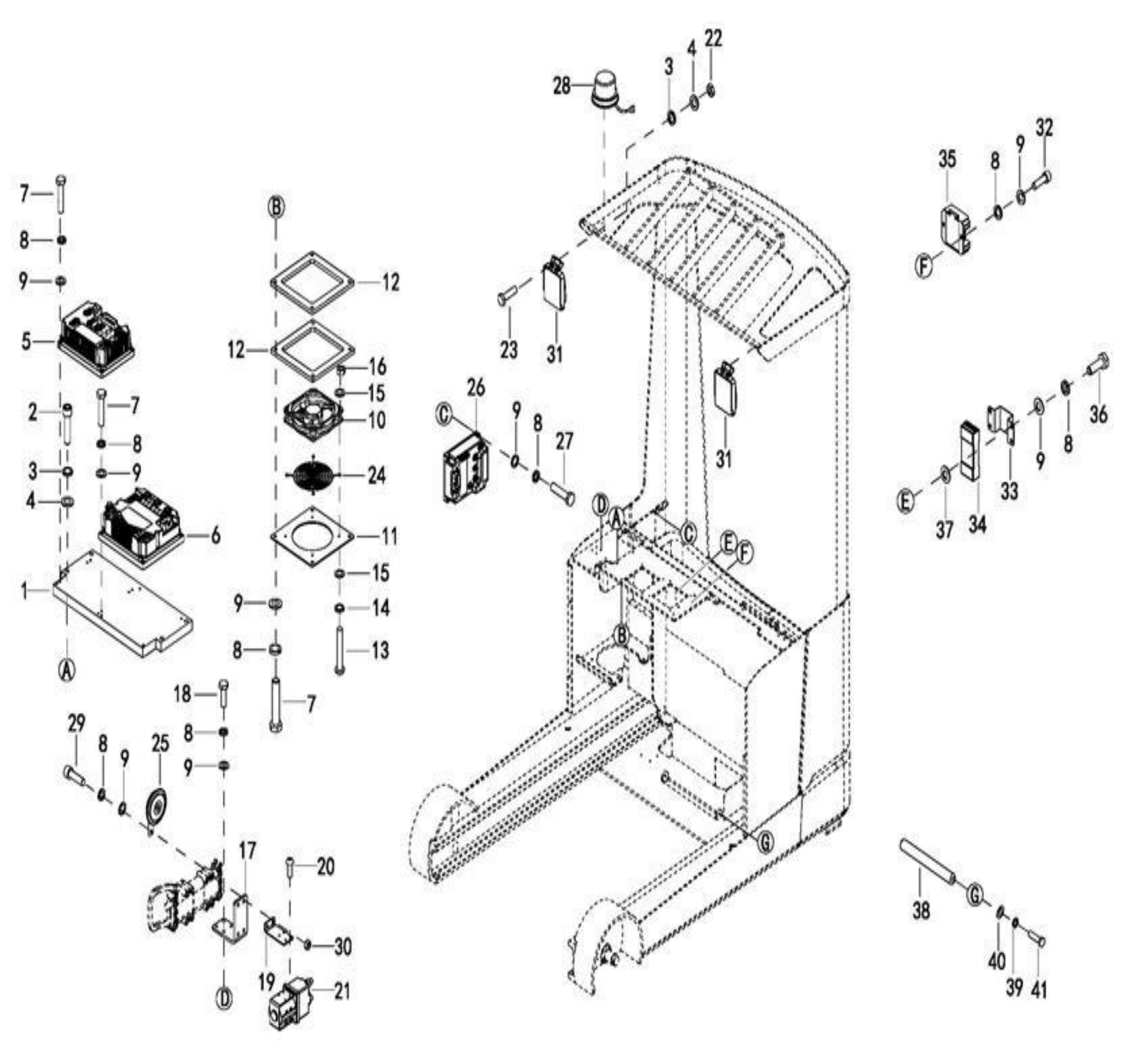

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3318-700002-00 | Controller Bracket | - | Кол-во: 1 | Купить | |
| Поз. 2 | 302001000036 | Screw M10×40 | - | Кол-во: 4 | Купить | |
| Поз. 3 | 304000000053 | Lockwasher ø10 | - | Кол-во: 6 | Купить | |
| Поз. 4 | 304000000035 | Flatwasher ø10 | - | Кол-во: 6 | Купить | |
| Поз. 5 | 3218-600100-26-U0 | Controller | For GK25 | Кол-во: 1 | Купить | |
| Поз. 5 | 3218-600100-26-S0 | Controller | For ZK25 | Кол-во: 1 | Купить | |
| Поз. 6 | 3218-600100-30-00 | Controller | - | Кол-во: 1 | Купить | |
| Поз. 7 | 301002000007 | Bolt M6×30 | - | Кол-во: 16 | Купить | |
| Поз. 8 | 304000000050 | Lockwasher ø6 | - | Кол-во: 34 | Купить | |
| Поз. 9 | 304000000036 | Flatwasher ø6 | - | Кол-во: 34 | Купить | |
| Поз. 10 | 3316-123000-00 | Fan | - | Кол-во: 2 | Купить | |
| Поз. 11 | 3316-700002-00 | Fan Plate | - | Кол-во: 2 | Купить | |
| Поз. 12 | 3316-700003-00 | Fan Platen Pad | - | Кол-во: 4 | Купить | |
| Поз. 13 | 302000000050 | Screw M4×40 | - | Кол-во: 8 | Купить | |
| Поз. 14 | 304000000048 | Lockwasher ø4 | - | Кол-во: 8 | Купить | |
| Поз. 15 | 304000000038 | Flatwasher ø4 | - | Кол-во: 16 | Купить | |
| Поз. 16 | 303001000002 | Nut M4 | - | Кол-во: 8 | Купить | |
| Поз. 17 | 3318-700003-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 18 | 301000000090 | Bolt M6×16 | - | Кол-во: 4 | Купить | |
| Поз. 19 | 3318-700001-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 20 | 302002000007 | Screw M5×10 | - | Кол-во: 4 | Купить | |
| Поз. 21 | LB00-200005-00 | Contactor | - | Кол-во: 1 | Купить | |
| Поз. 22 | 303001000006 | Nut M10 | - | Кол-во: 2 | Купить | |
| Поз. 23 | 301002000027 | Bolt M10×25 | - | Кол-во: 2 | Купить | |
| Поз. 24 | 1220-500004-00 | Fan Guard | - | Кол-во: 2 | Купить | |
| Поз. 25 | 3316-760000-00 | Horn | - | Кол-во: 1 | Купить | |
| Поз. 26 | 3316-721000-00-70 | Controller | For GK25 | Кол-во: 1 | Купить | |
| Поз. 26 | 3316-721000-00-60 | Controller | For ZK25 | Кол-во: 1 | Купить | |
| Поз. 27 | 301002000006 | Bolt M6×25 | - | Кол-во: 4 | Купить | |
| Поз. 28 | 3218-600400-00-30 | Caution Switch | - | Кол-во: 1 | Купить | |
| Поз. 29 | 302001000021 | Screw M6×55 | - | Кол-во: 4 | Купить | |
| Поз. 30 | 303001000004 | Nut M6 | - | Кол-во: 4 | Купить | |
| Поз. 31 | 3318-700100-00 | Head Lamp(LED ) | - | Кол-во: 2 | Купить | |
| Поз. 32 | 302001000016 | Screw M6×12 | - | Кол-во: 2 | Купить | |
| Поз. 33 | 3707-100006-00 | Fixed Plate | - | Кол-во: 1 | Купить | |
| Поз. 34 | 3218-600100-37 | Controller | - | Кол-во: 1 | Купить | |
| Поз. 35 | 3231-600007-00 | DC(DC ) | - | Кол-во: 1 | Купить | |
| Поз. 36 | 301002000003 | Bolt M6×12 | - | Кол-во: 4 | Купить | |
| Поз. 37 | 304001000002 | Flatwasher ø6 | - | Кол-во: 4 | Купить | |
| Поз. 38 | 3316-170000-00 | Roller | - | Кол-во: 1 | Купить | |
| Поз. 39 | 304000000052 | Lockwasher ø8 | - | Кол-во: 2 | Купить | |
| Поз. 40 | 304000000040 | Flatwasher ø8 | - | Кол-во: 2 | Купить | |
| Поз. 41 | 301002000015 | Bolt M8X25 | - | Кол-во: 2 | Купить |
