0104 · Image System (old): детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

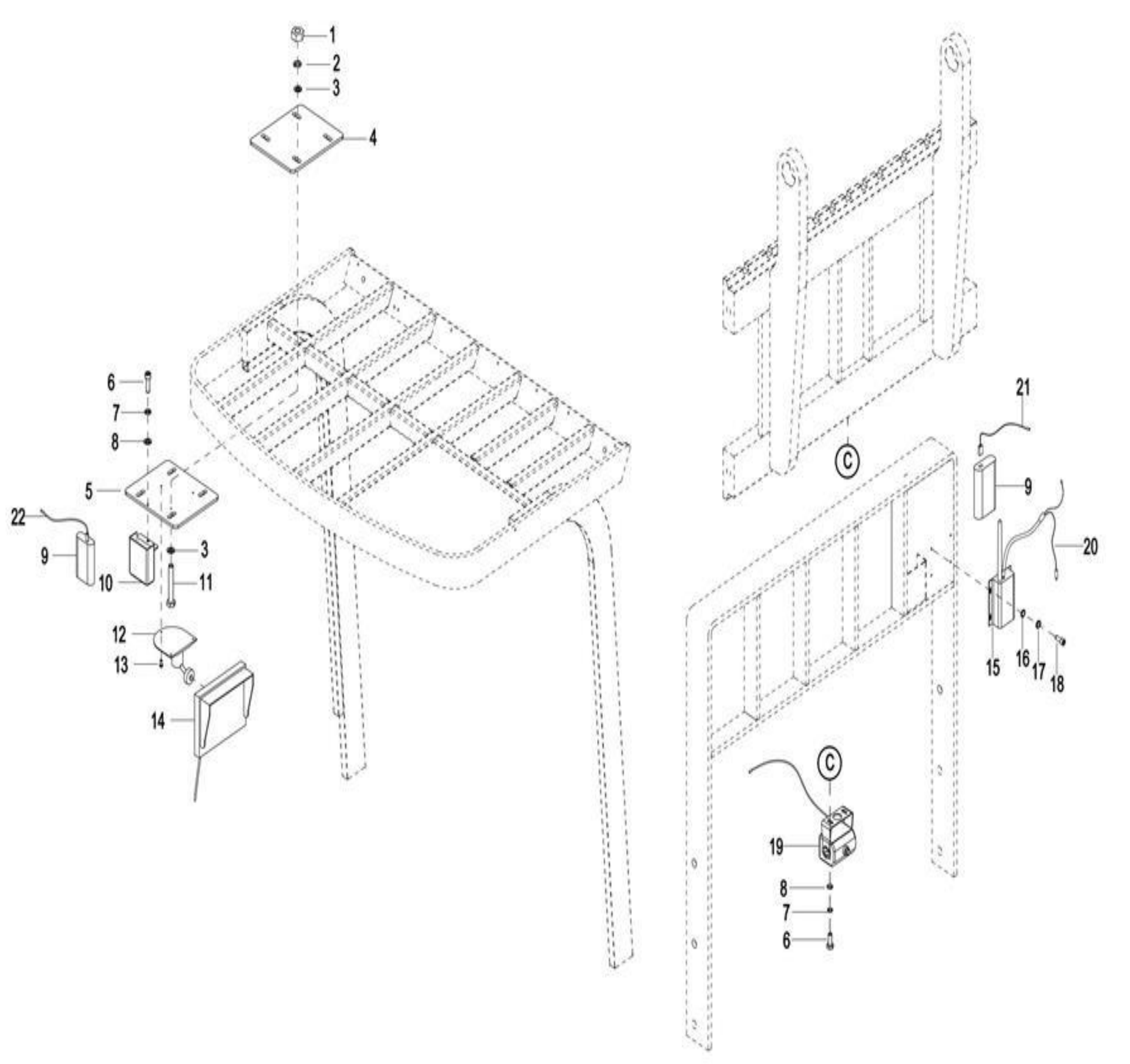

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Кол-во | Купить |
|---|---|---|---|---|---|
| Поз. 1 | 0000-000550-00 | Nut M8 | Кол-во: 4 | Купить | |
| Поз. 2 | 0000-000159-00 | Lockwasher Φ8 | Кол-во: 4 | Купить | |
| Поз. 3 | 0000-000176-00 | Flatwasher Φ8 | Кол-во: 8 | Купить | |
| Поз. 4 | 3315-920002-00 | Mounting Plate II(II) | Кол-во: 1 | Купить | |
| Поз. 5 | 3315-920001-00 | Mounting Plate I(I) | Кол-во: 1 | Купить | |
| Поз. 6 | 301002000002 | Bolt M5X16 | Кол-во: 5 | Купить | |
| Поз. 7 | 0000-000206-00 | Lockwasher Φ5 | Кол-во: 5 | Купить | |
| Поз. 8 | 0000-000390-00 | Flatwasher Φ5 | Кол-во: 5 | Купить | |
| Поз. 9 | 3316-960600-00 | Power Bank | Кол-во: 2 | Купить | |
| Поз. 10 | 3316-960100-00 | Power Pack | Кол-во: 1 | Купить | |
| Поз. 11 | 0000-000770-00 | Bolt M8×65 | Кол-во: 4 | Купить | |
| Поз. 12 | 3316-960400-00 | Scaffold | Кол-во: 1 | Купить | |
| Поз. 13 | 313001010006 | Rivet(φ3×12) | Кол-во: 3 | Купить | |
| Поз. 14 | 3316-960200-00 | Display Screen | Кол-во: 1 | Купить | |
| Поз. 15 | 3316-960300-00 | Reflector | Кол-во: 1 | Купить | |
| Поз. 16 | 0000-000702-00 | Flatwasher ø4 | Кол-во: 4 | Купить | |
| Поз. 17 | 0000-000122-00 | Lockwasher ø4 | Кол-во: 4 | Купить | |
| Поз. 18 | 0000-000028-00 | Screw M4X10 | Кол-во: 4 | Купить | |
| Поз. 19 | 3316-960500-00 | Camera | Кол-во: 1 | Купить | |
| Поз. 20 | 3316-960701-00 | Wire | Кол-во: 1 | Купить | |
| Поз. 21 | 3316-960702-00 | Wire | Кол-во: 1 | Купить | |
| Поз. 22 | 3316-960703-00 | Wire | Кол-во: 1 | Купить |
