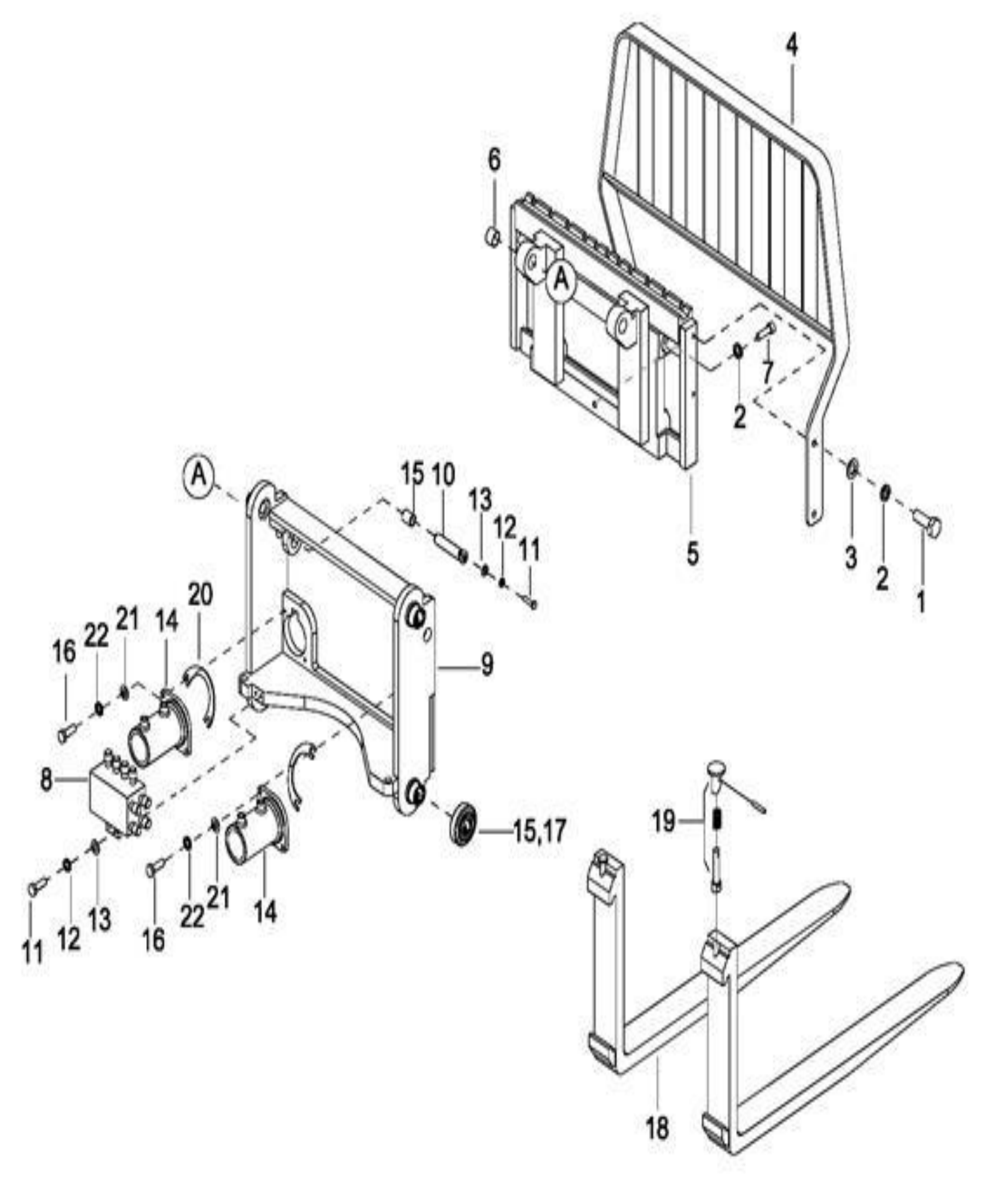

0614 · 2-Stage Mast Fork Frame Assembly: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице
Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 301000000105 | Bolt M12X30 | - | Кол-во: 4 | Купить | |
| Поз. 2 | 304000000051 | Lockwasher ø12 | - | Кол-во: 5 | Купить | |
| Поз. 3 | 304000000041 | Flatwasher ø12 | - | Кол-во: 4 | Купить | |
| Поз. 4 | 3316-505000-0B | Load Backrest | - | Кол-во: 1 | Купить | |
| Поз. 5 | 3316-507000-00 | Sway Control | See 0612 | Кол-во: 1 | Купить | |
| Поз. 6 | 202801900078 | Bushing | - | Кол-во: 4 | Купить | |
| Поз. 7 | 302001000039 | Screw M12X30 | - | Кол-во: 1 | Купить | |
| Поз. 8 | 3318-633010-00 | Eight Connections | - | Кол-во: 1 | Купить | |
| Поз. 9 | 3318-531000-00 | Fork Frame | - | Кол-во: 1 | Купить | |
| Поз. 10 | 3316-506000-00 | Shaft | - | Кол-во: 2 | Купить | |
| Поз. 11 | 301002000014 | Bolt M8X20 | - | Кол-во: 4 | Купить | |
| Поз. 12 | 304000000052 | Lockwasher ø8 | - | Кол-во: 4 | Купить | |
| Поз. 13 | 304000000040 | Flatwasher ø8 | - | Кол-во: 4 | Купить | |
| Поз. 14 | 3316-570000-3A-01 | Cylinder L ( 0607) | See0607 | Кол-во: 2 | Купить | |
| Поз. 15 | 3316-513000-00 | Idler Wheel | - | Кол-во: 4 | Купить | |
| Поз. 16 | 301000000159 | Bolt M10X35 | - | Кол-во: 4 | Купить | |
| Поз. 17 | 3316-513000-00-01 | Bearing Accessories | - | Кол-во: 4 | Купить | |
| Поз. 18 | 3320-590001-00-01 | Pallet Fork | 122X40X1070 | Кол-во: 2 | Купить | |
| Поз. 19 | 2125-630001-10 | Pin Assembly | - | Кол-во: 2 | Купить | |
| Поз. 20 | 3316-500013-0C-02 | Adjust Washer | Req.δ=1mm | Кол-во: 1 | Купить | |
| Поз. 21 | 304000000035 | Flatwasher ø10 | - | Кол-во: 4 | Купить | |
| Поз. 22 | 304000000053 | Lockwasher ø10 | - | Кол-во: 4 | Купить |
