0613 · 2-Stage Mast Assembly: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

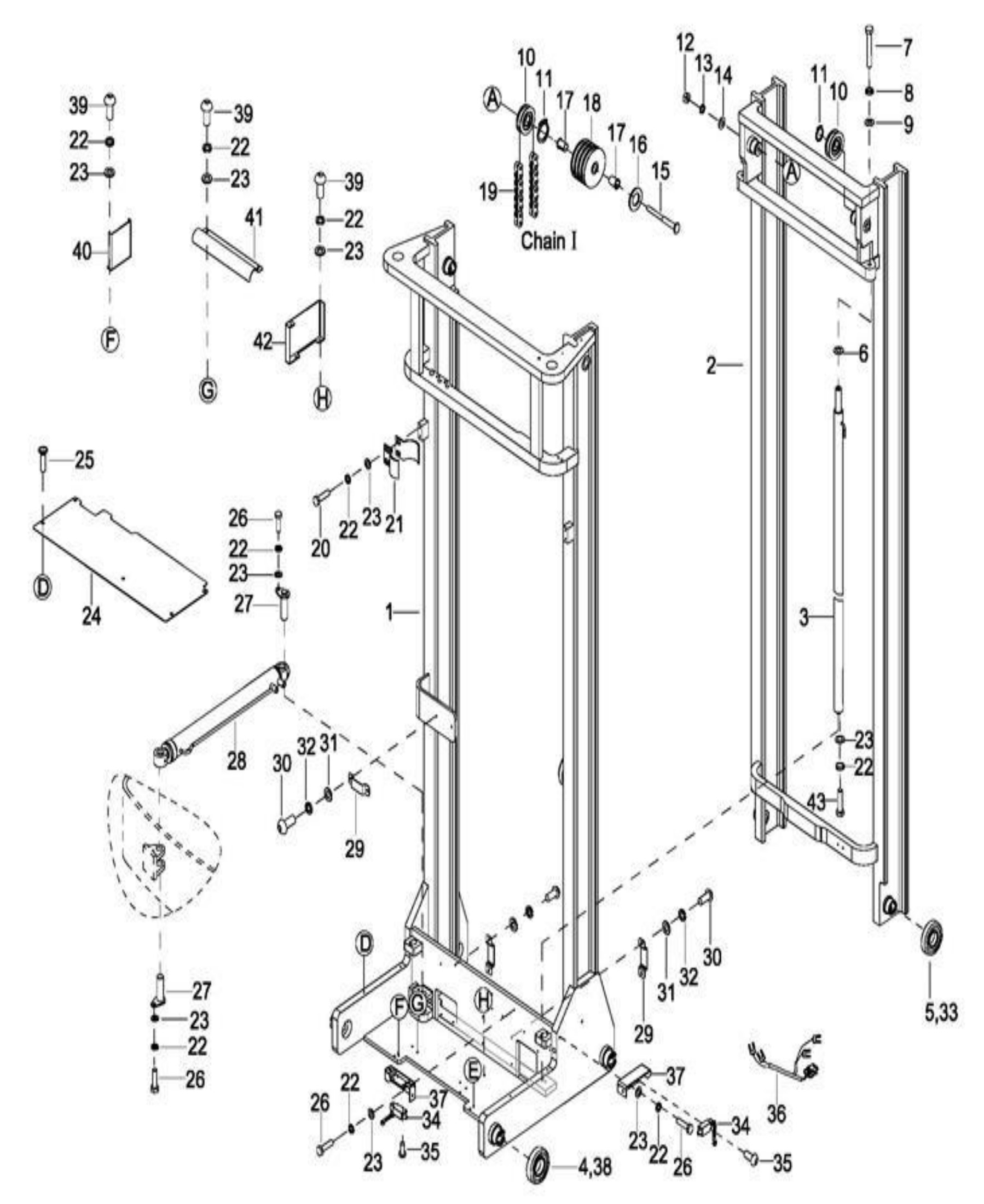

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3318-511000-00-01 | Outer Mast | Lift Height=2700mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-00-02 | Outer Mast | Lift Height=3000mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-00-03 | Outer Mast | Lift Height=3300mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-00-04 | Outer Mast | Lift Height=3640mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-00-05 | Outer Mast | Lift Height=4000mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-00-06 | Outer Mast | Lift Height=4300mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-00-01 | Inner Mast | Lift Height=2700mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-00-02 | Inner Mast | Lift Height=3000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-00-03 | Inner Mast | Lift Height=3300mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-00-04 | Inner Mast | Lift Height=3640mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-00-05 | Inner Mast | Lift Height=4000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-00-06 | Inner Mast | Lift Height=4300mm | Кол-во: 1 | Купить | |
| Поз. 3 | 3318-570000-00-01 | Lift Cylinder ( 0604) | See 0604,Lift Height=2700mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-02 | Lift Cylinder ( 0604) | See 0604,Lift Height=3000mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-03 | Lift Cylinder( 0604) | See 0604,Lift Height=3300mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-04 | Lift Cylinder( 0604) | See 0604,Lift Height=3640mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-05 | Lift Cylinder( 0604) | See 0604,Lift Height=4000mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-06 | Lift Cylinder( 0604) | See 0604,Lift Height=4300mm | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-512000-20 | Roller Assembly | - | Кол-во: 4 | Купить | |
| Поз. 5 | 3316-513000-00 | Roller Assembly | - | Кол-во: 4 | Купить | |
| Поз. 6 | 3316-500004-0A-01 | Adjust Washer | Req. | Кол-во: 1 | Купить | |
| Поз. 7 | 301000000112 | Bolt M14X55 | - | Кол-во: 2 | Купить | |
| Поз. 8 | 304000000054 | Lockwasher ø14 | - | Кол-во: 2 | Купить | |
| Поз. 9 | 304000000042 | Flatwasher ø14 | - | Кол-во: 2 | Купить | |
| Поз. 10 | 3316-570000-00 | Chain Wheel | - | Кол-во: 2 | Купить | |
| Поз. 11 | 305001000009 | Collar ø40 | - | Кол-во: 2 | Купить | |
| Поз. 12 | 303000000161 | Nut M16 | - | Кол-во: 1 | Купить | |
| Поз. 13 | 304000000055 | Lockwasher ø16 | - | Кол-во: 1 | Купить | |
| Поз. 14 | 304000000044 | Flatwasher ø16 | - | Кол-во: 1 | Купить | |
| Поз. 15 | 3316-500011-00 | Four-Wheel Axle | - | Кол-во: 1 | Купить | |
| Поз. 16 | 304000000045 | Flatwasher ø20 | - | Кол-во: 1 | Купить | |
| Поз. 17 | 202800000125 | Bushing 20X23X42.5F | - | Кол-во: 2 | Купить | |
| Поз. 18 | 3316-500010-0A | Cylinder Four Wheel | - | Кол-во: 1 | Купить | |
| Поз. 19 | See 0608 | Chain AssemblyⅠ(Ⅰ 0608) | See 0608 | Кол-во: 2 | Купить | |
| Поз. 20 | 301002000015 | Bolt M8X25 | - | Кол-во: 4 | Купить | |
| Поз. 21 | 3316-500005-0A | Cylinder Hoop | - | Кол-во: 4 | Купить | |
| Поз. 22 | 304000000052 | Lockwasher ø8 | - | Кол-во: 18 | Купить | |
| Поз. 23 | 304000000040 | Flatwasher ø8 | - | Кол-во: 18 | Купить | |
| Поз. 24 | 3318-500001-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 25 | 302003000012 | Screw M6X12 | - | Кол-во: 5 | Купить | |
| Поз. 26 | 301002000013 | Bolt M8X16 | - | Кол-во: 6 | Купить | |
| Поз. 27 | 3316-503000-00 | Shaft | - | Кол-во: 2 | Купить | |
| Поз. 28 | 3318-560000-00 | Advancing Cylinder ( 0606) | See 0606 | Кол-во: 1 | Купить | |
| Поз. 29 | 3318-500005-00 | Tubing Pressure Plate | Req. | Кол-во: 3 | Купить | |
| Поз. 30 | 302002000031 | Screw M6X16 | - | Кол-во: 6 | Купить | |
| Поз. 31 | 304000000036 | Flatwasher ø6 | - | Кол-во: 6 | Купить | |
| Поз. 32 | 304000000050 | Lockwasher ø6 | - | Кол-во: 6 | Купить | |
| Поз. 33 | 3316-513000-00-01 | Bearing Accessories | - | Кол-во: 4 | Купить | |
| Поз. 34 | 2125-500003-00 | Micro Switch | - | Кол-во: 2 | Купить | |
| Поз. 35 | 302002000007 | Screw M5X10 | - | Кол-во: 8 | Купить | |
| Поз. 36 | 3320-730004-00 | Forward Limit Switch Harness | - | Кол-во: 1 | Купить | |
| Поз. 37 | 3316-100400-00 | Tubing Pressure Plate | - | Кол-во: 2 | Купить | |
| Поз. 38 | 3316-512000-20-01 | Bearing Accessories | - | Кол-во: 4 | Купить | |
| Поз. 39 | 302000000174 | Screw M8X12 | - | Кол-во: 6 | Купить | |
| Поз. 40 | 3318-500100-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 41 | 3318-500004-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 42 | 3318-500200-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 43 | 301002000019 | Screw M8X45 | BGD-22-002982 | Кол-во: 2 | Купить |
