0609 · Chain AssemblyⅡ Ⅱ: детали EP EPR20XK

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 0608 · Chain AssemblyⅠ Ⅰ

Следующая деталь

0612 · Built-in Sideshifter →

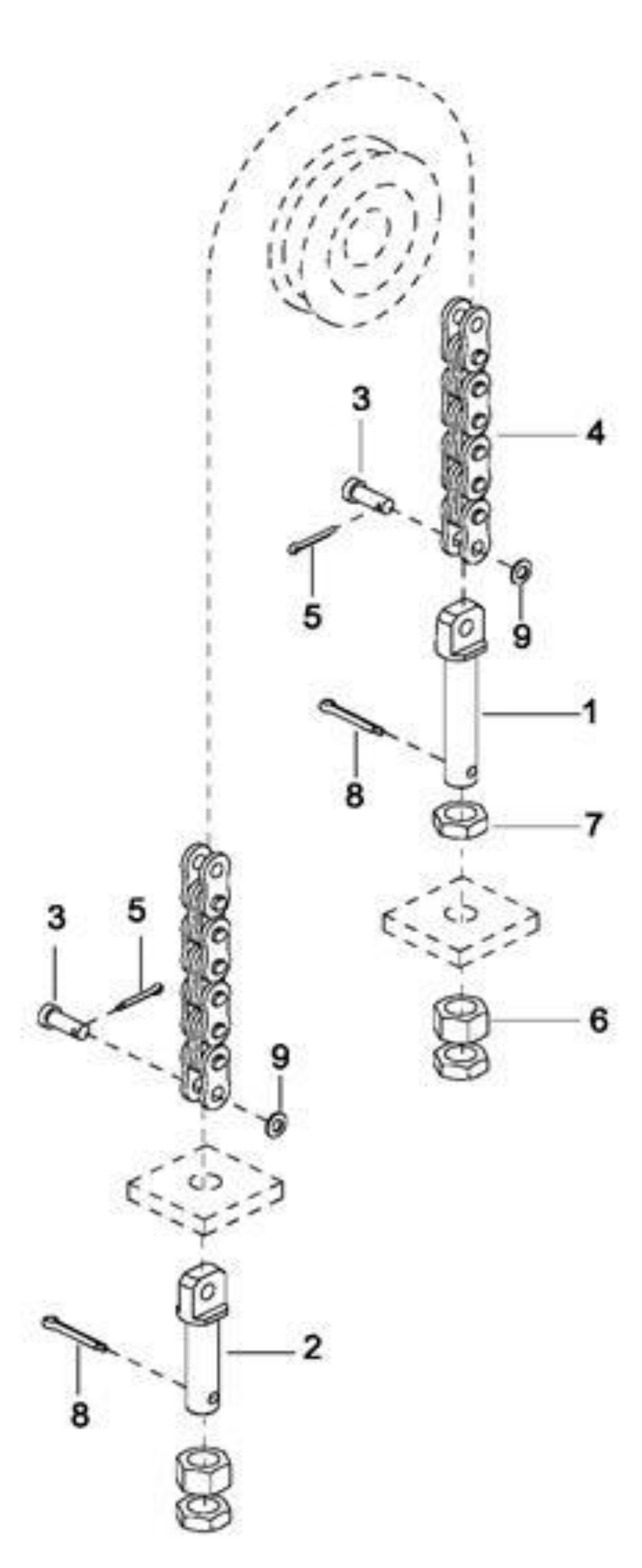

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	3318-505001-10	Chain joint	-	Кол-во: 1	Купить
	Поз. 2	3318-505002-10	Chain joint	-	Кол-во: 1	Купить
	Поз. 3	3318-505003-10	Shaft	-	Кол-во: 2	Купить
	Поз. 4	3318-505100-10	Chain	N=1.7 Lift Height=4000mm/4500mm(3- Stage Mast)	Кол-во: 1	Купить
	Поз. 4	3318-505100-10	Chain	N=1.905 Lift Height=5000mm/5500mm(3- Stage Mast)	Кол-во: 1	Купить
	Поз. 4	3318-505100-10	Chain	N=2.109 Lift Height=6000mm/6500mm(3- Stage Mast)	Кол-во: 1	Купить
	Поз. 4	3318-505100-10	Chain	N=2.312 Lift Height=7000mm/7500mm(3- Stage Mast)	Кол-во: 1	Купить
	Поз. 4	3318-505100-10	Chain	N=2.515 Lift Height=8000mm/8500mm(3- Stage Mast)	Кол-во: 1	Купить
	Поз. 4	3318-505100-10	Chain	N=2.667 Lift Height=9000mm/9500mm(3-Stage Mast)	Кол-во: 1	Купить
	Поз. 4	3318-505100-10	Chain	N=2.871 Lift Height=10000mm/10500mm(3- Stage Mast)	Кол-во: 1	Купить
	Поз. 4	3318-505100-10	Chain	N=3.023 Lift Height=11000mm/11500mm(3- Stage Mast)	Кол-во: 1	Купить
	Поз. 4	3318-505100-10	Chain	N=3.125 Lift Height=12000mm(3-Stage Mast)	Кол-во: 1	Купить
	Поз. 5	307001000024	Cotter 2.5X20	-	Кол-во: 2	Купить
	Поз. 6	303000000113	Nut M18X1.5	-	Кол-во: 1	Купить
	Поз. 7	303003000003	Nut M18X1.5	-	Кол-во: 2	Купить
	Поз. 8	307001000028	Cotter 3.2X30	-	Кол-во: 1	Купить
	Поз. 9	304002000006	Flatwasher ø10	-	Кол-во: 2	Купить
