0608 · Chain AssemblyⅠ Ⅰ: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

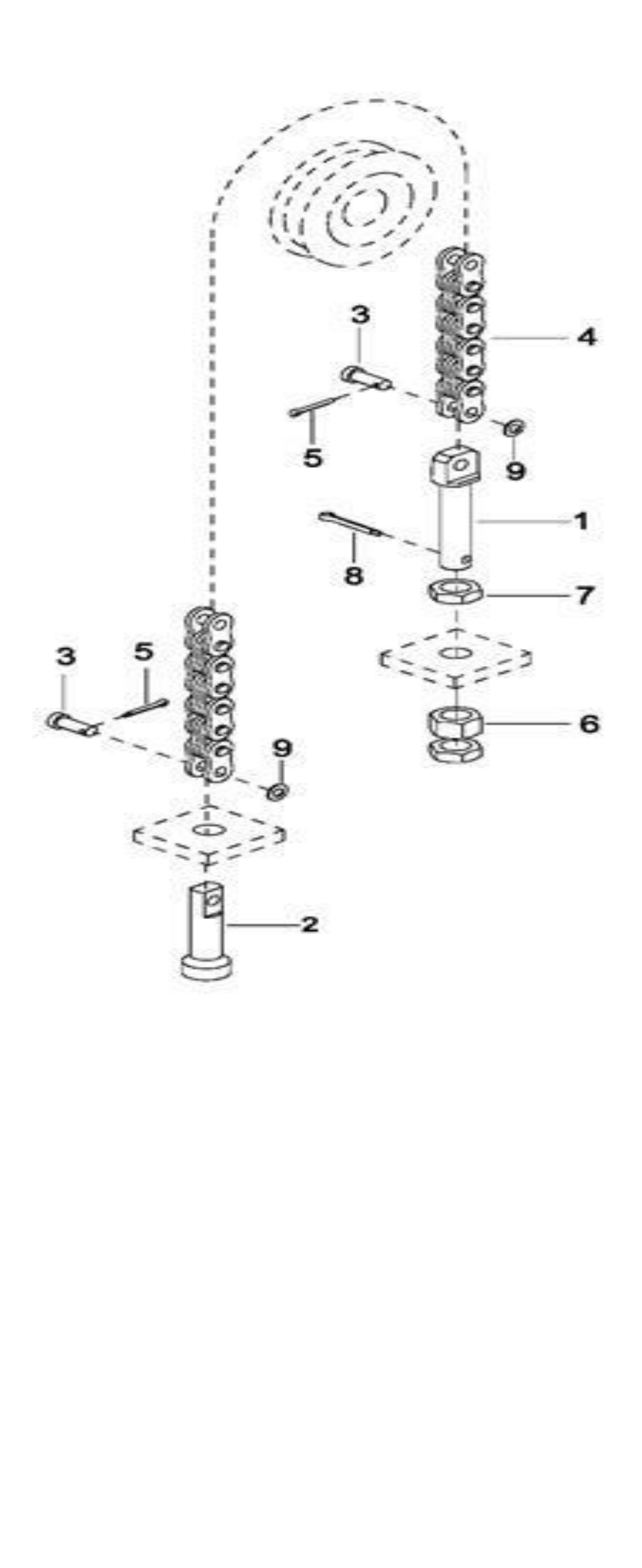

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3316-504001-00 | Chain joint | - | Кол-во: 2 | Купить | |
| Поз. 2 | 3316-504002-00 | Chain joint | - | Кол-во: 2 | Купить | |
| Поз. 3 | 3316-504003-00 | Shaft | - | Кол-во: 4 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=1.905 Lift Height=2700mm(2-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.058 Lift Height=3000mm(2-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.21 Lift Height=3300mm(2-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.363 Lift Height=3600mm(2-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.566 Lift Height=4000mm(2-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.718 Lift Height=4300mm(2-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.11 Lift Height=4000mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.21 Lift Height=4500mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.363 Lift Height=5000mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.566 Lift Height=5500mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.718 Lift Height=6000mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=2.87 Lift Height=6500mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=3.074 Lift Height=7000mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=3.277 Lift Height=7500mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=3.429 Lift Height=8000mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=3.633 Lift Height=8500mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=3.836 Lift Height=9000mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=3.988 Lift Height=9500mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=4.191 Lift Height=10000mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=4.395 Lift Height=10500mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=4.547 Lift Height=11000mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=4.699 Lift Height=11500mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-504100-00 | Chain | N=4.852 Lift Height=12000mm(3-Stage Mast) | Кол-во: 2 | Купить | |
| Поз. 5 | 307001000020 | Cotter 3.2X20 | - | Кол-во: 4 | Купить | |
| Поз. 6 | 303002000008 | Nut M18X1.5 | - | Кол-во: 2 | Купить | |
| Поз. 7 | 303003000003 | Nut M18X1.5 | - | Кол-во: 6 | Купить | |
| Поз. 8 | 307001000019 | Cotter 3.2X28 | - | Кол-во: 2 | Купить | |
| Поз. 9 | 304000000035 | Flatwasher ø10 | - | Кол-во: 4 | Купить |
