0301 · Driving System(ZK25): детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

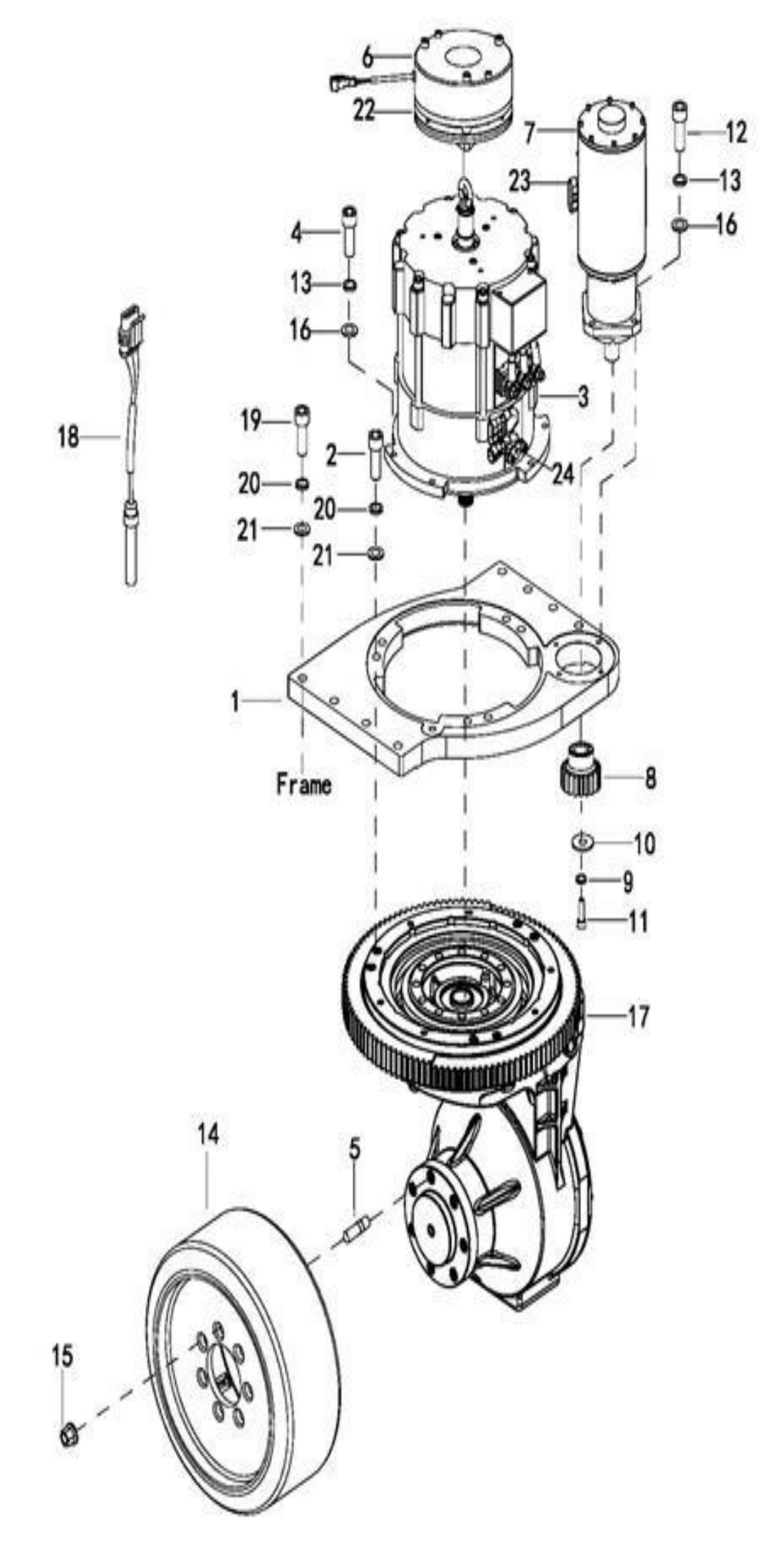

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3318-200001-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 2 | 302001000039 | Screw M12×30 | - | Кол-во: 6 | Купить | |
| Поз. 3 | 3318-230000-00 | Motor | Include pos.24 | Кол-во: 1 | Купить | |
| Поз. 4 | 302001000028 | Screw M8×35 | - | Кол-во: 6 | Купить | |
| Поз. 5 | ZK26-240016-00 | Wheel Stud | - | Кол-во: 7 | Купить | |
| Поз. 6 | 3318-220000-00 | Brake Assembly | Include pos.22 | Кол-во: 1 | Купить | |
| Поз. 7 | 3318-240000-00 | Steering Motor | Include pos.23 | Кол-во: 1 | Купить | |
| Поз. 8 | 3318-21000X-00 | Gear | - | Кол-во: 1 | Купить | |
| Поз. 9 | 304000000050 | Lockwasher ø6 | - | Кол-во: 1 | Купить | |
| Поз. 10 | 3316-210001-00 | Washer | - | Кол-во: 1 | Купить | |
| Поз. 11 | 302001000055 | Screw M6×30 | - | Кол-во: 1 | Купить | |
| Поз. 12 | 302000000015 | Screw M8×40 | - | Кол-во: 4 | Купить | |
| Поз. 13 | 304000000052 | Lockwasher ø8 | - | Кол-во: 10 | Купить | |
| Поз. 14 | 3318-250000-00 | Driving Wheel | - | Кол-во: 1 | Купить | |
| Поз. 15 | 3218-400002-00 | Nut | - | Кол-во: 7 | Купить | |
| Поз. 16 | 304000000040 | Flatwasher ø8 | - | Кол-во: 10 | Купить | |
| Поз. 17 | 3318-210000-00 | Gear Case Assembly | - | Кол-во: 1 | Купить | |
| Поз. 18 | 1280-520009-10 | Switch Wire Harness | - | Кол-во: 1 | Купить | |
| Поз. 19 | 301002000041 | Screw M12×45 | - | Кол-во: 8 | Купить | |
| Поз. 20 | 304000000051 | Lockwasher ø12 | - | Кол-во: 14 | Купить | |
| Поз. 21 | 304000000041 | Flatwasher ø12 | - | Кол-во: 14 | Купить | |
| Поз. 22 | 3318-22000X-00 | Brake Pads | - | Кол-во: 1 | Купить | |
| Поз. 23 | 3318-24000X-00 | Encoder | - | Кол-во: 1 | Купить | |
| Поз. 24 | 3318-23000X-00 | Encoder | - | Кол-во: 1 | Купить |
