0607 · Tilt Cylinder: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

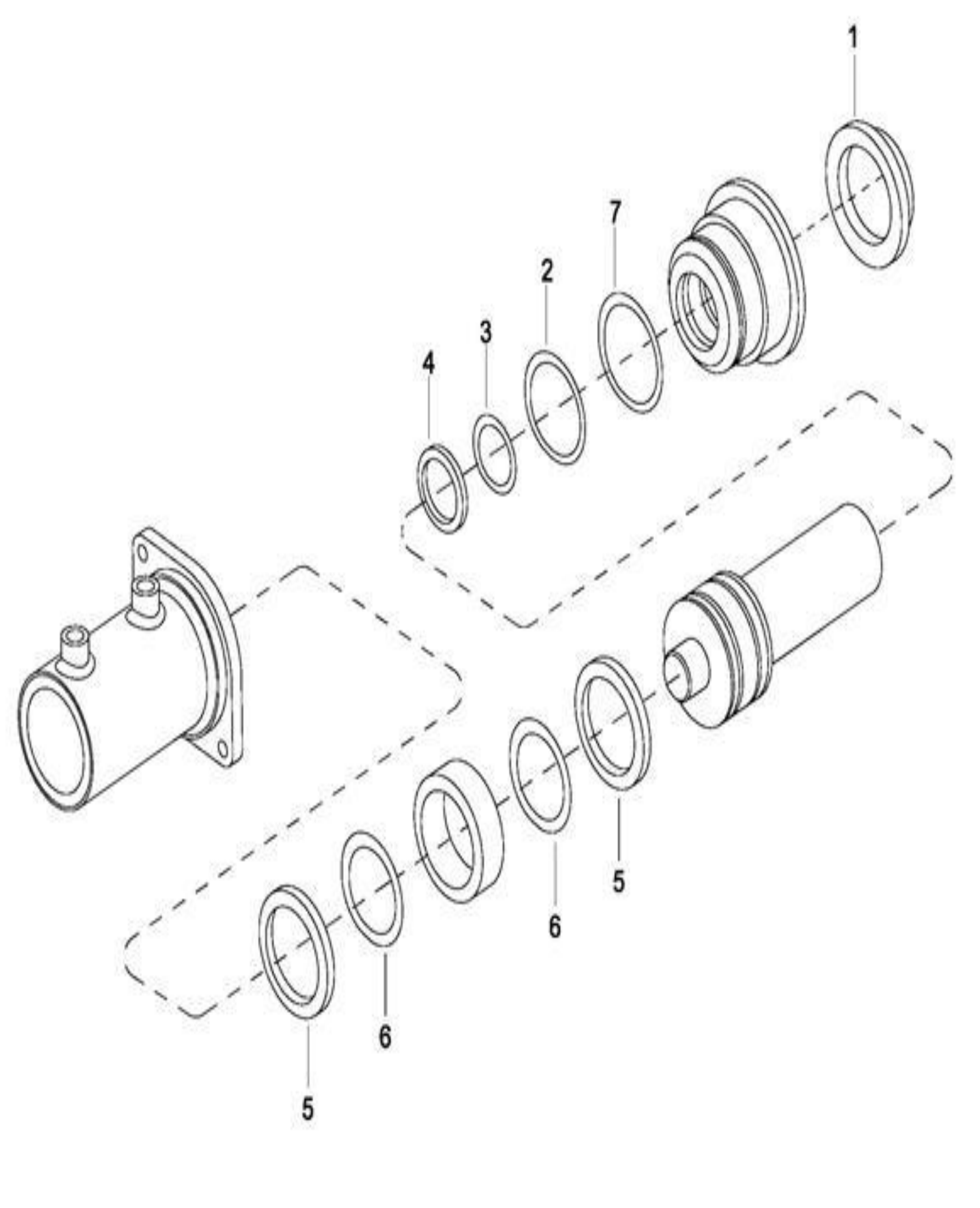

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | — | Dust Seal(32) | - | Кол-во: 1 | Купить | |
| Поз. 2 | — | O-ring 63X3.1(O ) | - | Кол-во: 1 | Купить | |
| Поз. 3 | — | O-ring 37X3.1(O ) | - | Кол-во: 1 | Купить | |
| Поз. 4 | — | Seal Ring 32X42X6(YX ) | - | Кол-во: 1 | Купить | |
| Поз. 5 | — | Seal Ring 53X63X6(YX ) | - | Кол-во: 2 | Купить | |
| Поз. 6 | — | Catch 53X63X2 | - | Кол-во: 2 | Купить | |
| Поз. 7 | — | O-ring 70X3.1(O ) | - | Кол-во: 1 | Купить | |
| Поз. 8 | 3316-QXG-0B | Seal kit for Tilt cylinder( 1,2,3,4,5,6,7) | Include item1,2,3,4,5,6,7 | Кол-во: 1 | Купить |
