cylinder tilt assy.: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← cylinder tilt assy.

Следующая деталь

360.430.08.01 · cover battery assy. · Схема 1 →

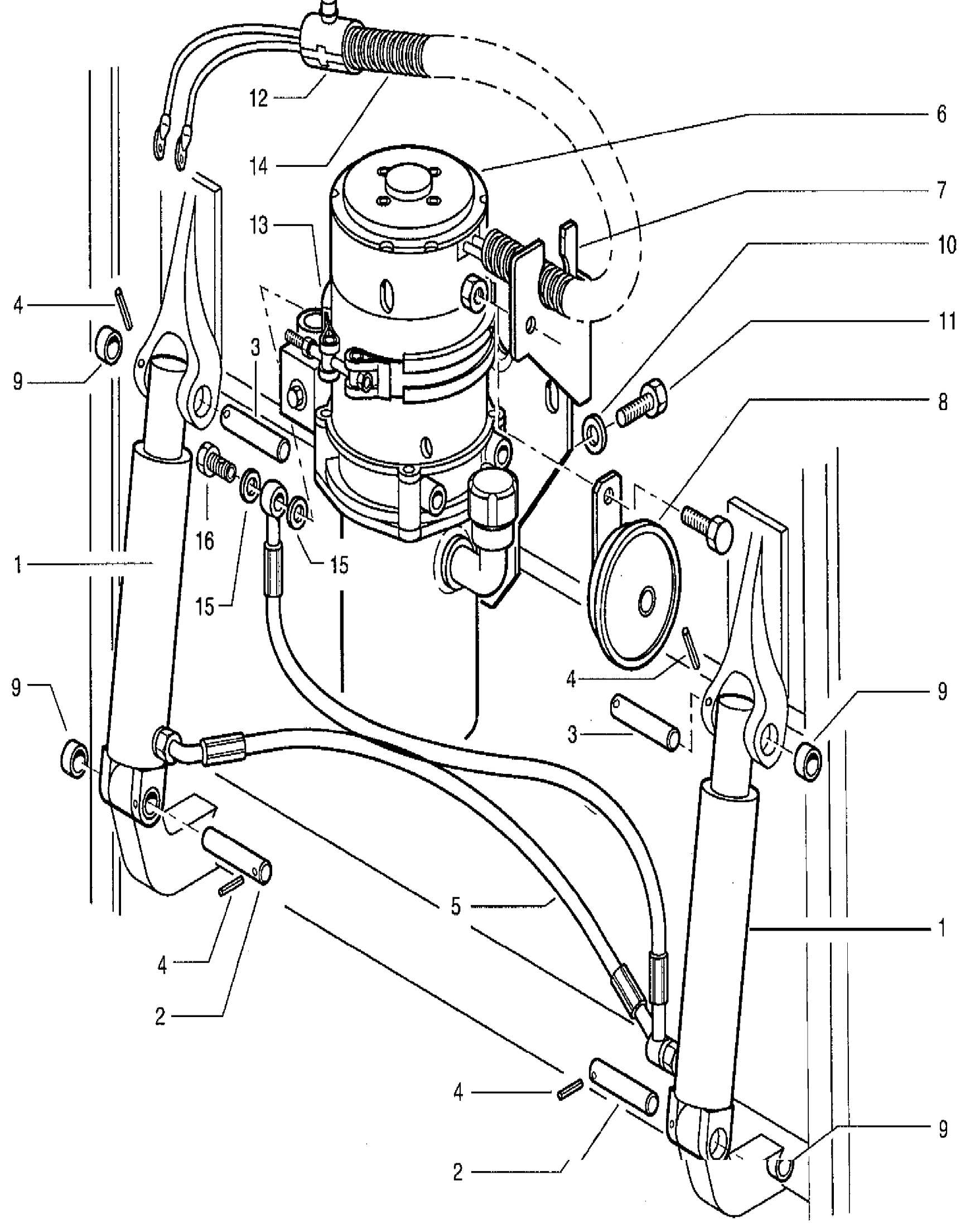

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.440.80.00	cylinder tilt assy.	-	Кол-во: 2	Купить
	Поз. 2	000.912.20.29	bolt	=>|W4X360P02612	Кол-во: 2	Купить
	Поз. 2	000.912.20.29	bolt	=>|W4X360P06311 GREASABLE EXECUTION	Кол-во: 2	Купить
	Поз. 2	003.912.20.25	bolt	W4X360P02613|=>	Кол-во: 2	Купить
	Поз. 2	003.912.20.18	bolt vérin/levier	W4X360P06312|=> GREASABLE EXECUTION	Кол-во: 2	Купить
	Поз. 3	000.912.21.04	bolt	-	Кол-во: 2	Купить
	Поз. 3	003.912.20.26	bolt	-	Кол-во: 2	Купить
	Поз. 4	9.380.627.322	pin spring slotted 6x36 DACROMET	-	Кол-во: 4	Купить
	Поз. 5	360.448.40.01	hose flexible formed	-	Кол-во: 1	Купить
	Поз. 6	003.981.07.18	pump aggregat	T16-T18 AS FROM W4X360K02118	Кол-во: 1	Купить
	Поз. 6	003.981.07.20	pump aggregat	T20B	Кол-во: 1	Купить
	Поз. 6	003.981.07.25	pump aggregat	T20 AS FROM W4X360K02218	Кол-во: 1	Купить
	Поз. 7	360.441.58.05	support	-	Кол-во: 1	Купить
	Поз. 7	360.441.58.07	support	-	Кол-во: 1	Купить
	Поз. 8	000.973.15.03	transmitter signal 24V	-	Кол-во: 1	Купить
	Поз. 9	000.923.02.13	bearing bush	-	Кол-во: 8	Купить
	Поз. 10	9.309.412.018	washer 8.4x21x4 A2C	-	Кол-во: 2	Купить
	Поз. 11	9.029.311.180	hexagon screw H M8X20-8.8-A2C-RIPP	-	Кол-во: 2	Купить
	Поз. 12	000.955.36.47	clip clamping	-	Кол-во: 1	Купить
	Поз. 12	000.955.36.48	clip clamping	-	Кол-во: 1	Купить
	Поз. 13	000.955.21.17	clip hose	-	Кол-во: 1	Купить
	Поз. 14	7.9133.03.000	hose corrugated	-	Кол-во: 1	Купить
	Поз. 14	000.957.51.58	hose synthetic	-	Кол-во: 1	Купить
	Поз. 15	003.914.14.00	washer	-	Кол-во: 2	Купить
	Поз. 15	000.962.04.37	ring sealing 14x22x1,5-V80	-	Кол-во: 2	Купить
	Поз. 16	9.170.281.080	bolt banjo	-	Кол-во: 1	Купить
