cylinder tilt assy.: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 360.450.55.00 · support wheel assy.

Следующая деталь

cylinder tilt assy. →

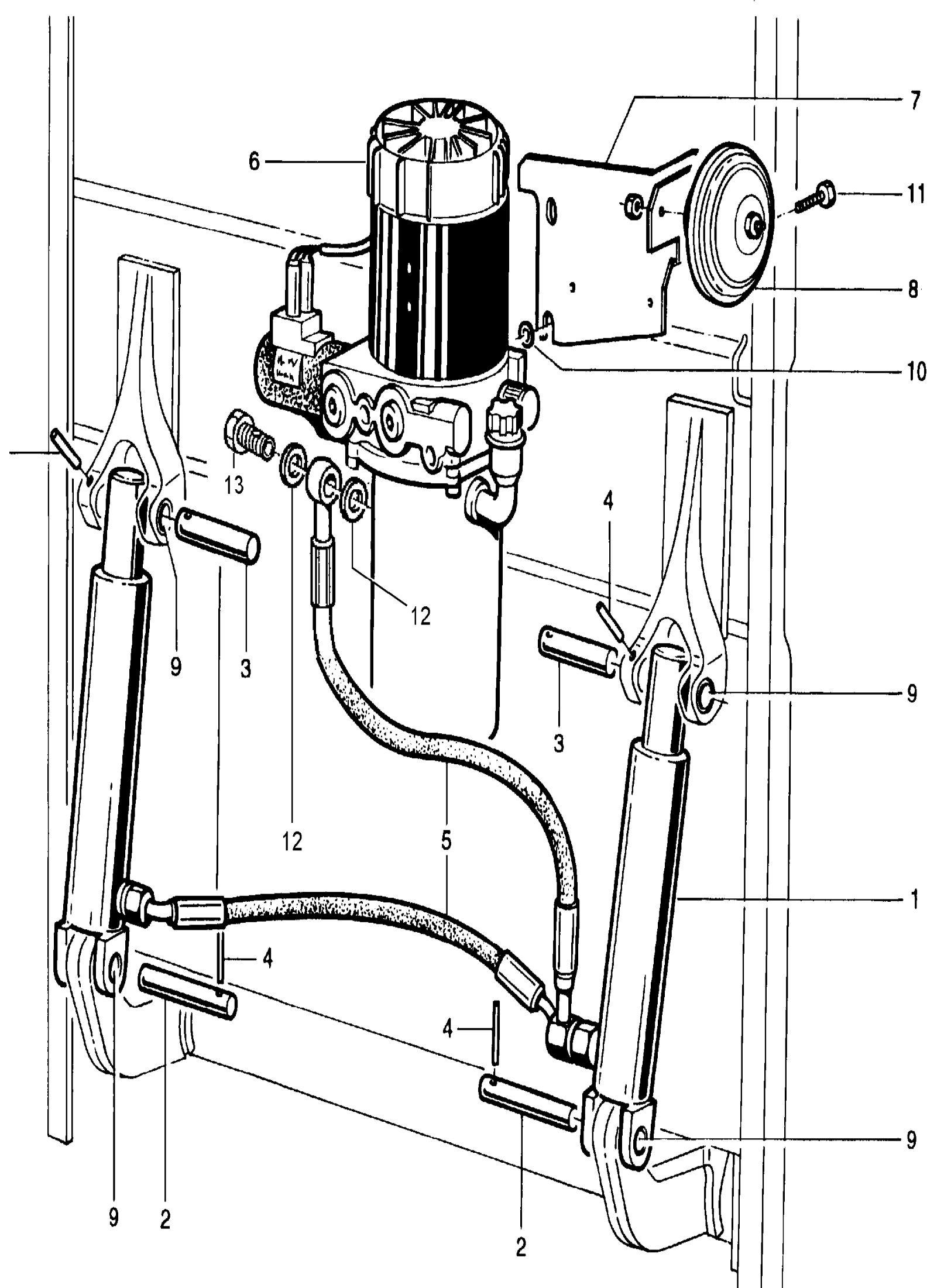

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.440.80.00	cylinder tilt assy.	-	Кол-во: 2	Купить
	Поз. 2	000.912.20.29	bolt	-	Кол-во: 2	Купить
	Поз. 3	000.912.21.04	bolt	-	Кол-во: 2	Купить
	Поз. 3	003.912.20.26	bolt	-	Кол-во: 2	Купить
	Поз. 4	9.380.627.322	pin spring slotted 6x36 DACROMET	-	Кол-во: 4	Купить
	Поз. 5	360.448.40.00	hose flexible formed	-	Кол-во: 1	Купить
	Поз. 5	360.448.40.01	hose flexible formed	-	Кол-во: 1	Купить
	Поз. 6	003.981.07.02	pump aggregat	T16-T18 0,8 KW	Кол-во: 1	Купить
	Поз. 6	003.981.07.03	pump aggregat	T20 1,0 KW	Кол-во: 1	Купить
	Поз. 6	003.981.07.12	pump aggregat	T20 0,8 KW	Кол-во: 1	Купить
	Поз. 7	360.441.58.03	support	-	Кол-во: 1	Купить
	Поз. 8	000.973.15.03	transmitter signal 24V	-	Кол-во: 1	Купить
	Поз. 9	000.923.02.13	bearing bush	-	Кол-во: 8	Купить
	Поз. 10	9.309.412.018	washer 8.4x21x4 A2C	-	Кол-во: 2	Купить
	Поз. 11	9.029.311.180	hexagon screw H M8X20-8.8-A2C-RIPP	-	Кол-во: 2	Купить
	Поз. 12	003.914.14.00	washer	-	Кол-во: 2	Купить
	Поз. 12	000.962.04.37	ring sealing 14x22x1,5-V80	-	Кол-во: 2	Купить
	Поз. 13	9.170.281.080	bolt banjo	-	Кол-во: 1	Купить
