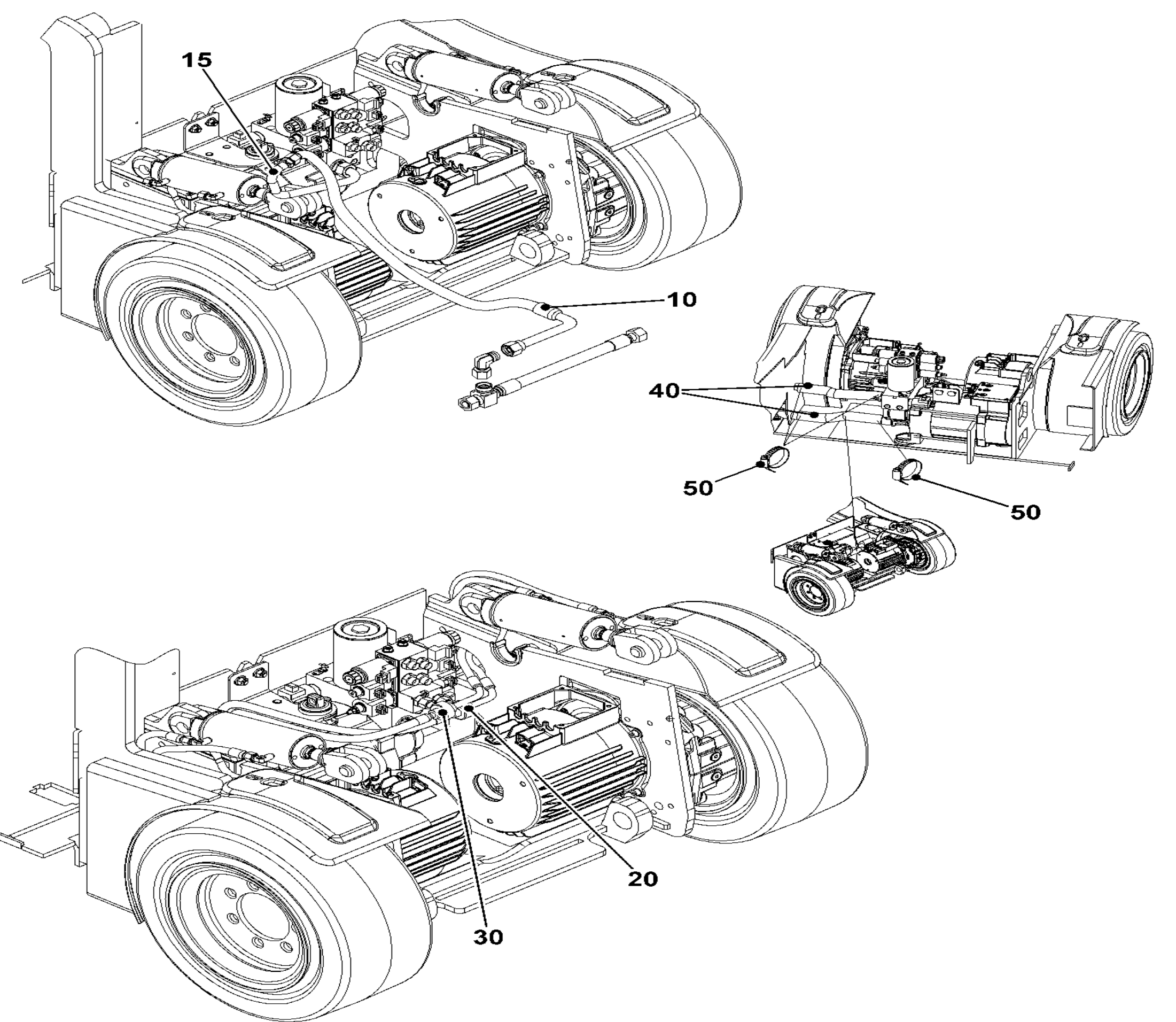

51096566 · Гидравлические шланги ZH0: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51092405 · гидравлич. Блок ZH1/11,5kW

Следующая деталь

51210895 · тормоз →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	51096566	Гидравлические шланги ZH0	Кол-во: 1	Купить
	Поз. 10	51096462	шланг, гидравлический NL=505/SL=365	Кол-во: 1	Купить
	Поз. 15	51099583	трубка	Кол-во: 1	Купить
	Поз. 20	51096528	шланг, гидравлический L1=639/L2=676	Кол-во: 1	Купить
	Поз. 30	51096541	шланг, гидравлический L1=733/L2=687	Кол-во: 1	Купить
	Поз. 40	51077746	шланг	Кол-во: 2	Купить
	Поз. 50	00007820	разъем	Кол-во: 4	Купить
