51092405 · гидравлич. Блок ZH1/11,5kW: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51091944 · насос гидравлич. 11,0CM³

Следующая деталь

51096566 · Гидравлические шланги ZH0 →

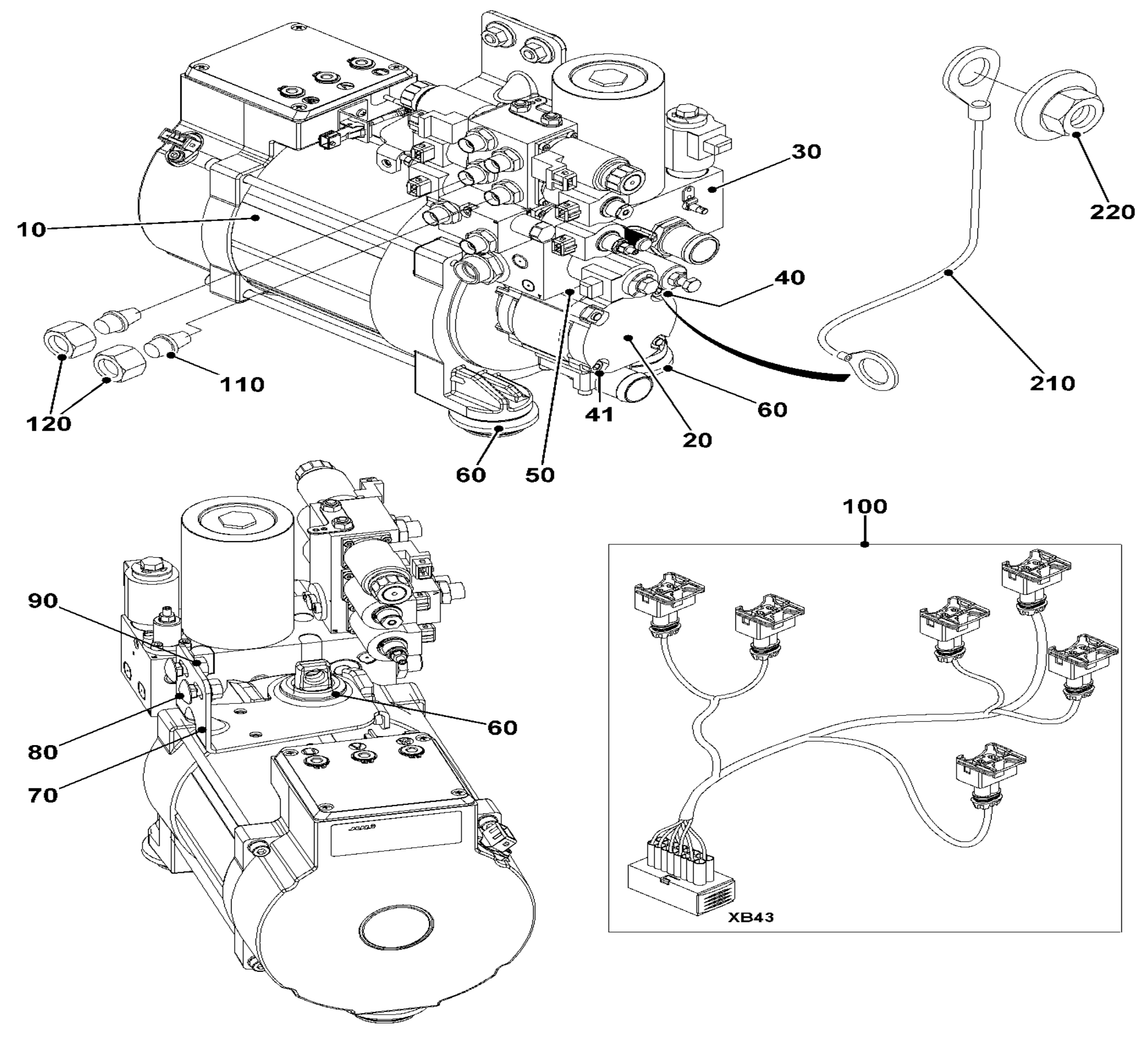

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	51092405	гидравлич. Блок ZH1/11,5kW	Кол-во: 1	Купить
	Поз. 10	51091789	двигатель насоса 48V	Кол-во: 1	Купить
	Поз. 20	51091944	насос гидравлич. 11,0CM³	Кол-во: 1	Купить
	Поз. 30	51091920	блок клапанов ZH1	Кол-во: 1	Купить
	Поз. 40	04624745	винт	Кол-во: 2	Купить
	Поз. 41	25500450	шайба	Кол-во: 2	Купить
	Поз. 50	24200740	винт M10X65	Кол-во: 2	Купить
	Поз. 60	51098533	демпфер	Кол-во: 4	Купить
	Поз. 70	51121338	держатель	Кол-во: 1	Купить
	Поз. 80	50460925	винт	Кол-во: 2	Купить
	Поз. 90	04624649	гайка	Кол-во: 2	Купить
	Поз. 100	51108069	комплект кабелей ZH1/XB43-...	Кол-во: 1	Купить
	Поз. 110	27202750	разъем	Кол-во: 2	Купить
	Поз. 120	00000910	соединительная гайка d=10	Кол-во: 2	Купить
	Поз. 210	51108118	заземление	Кол-во: 1	Купить
	Поз. 220	04562221	стопорная гайка	Кол-во: 1	Купить
