52022066 · крепежные элементы, рама DZ/13-16: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51162373 · рама DZ 550 DZ 2AGT 980

Следующая деталь

51006273 · Schild, Heben →

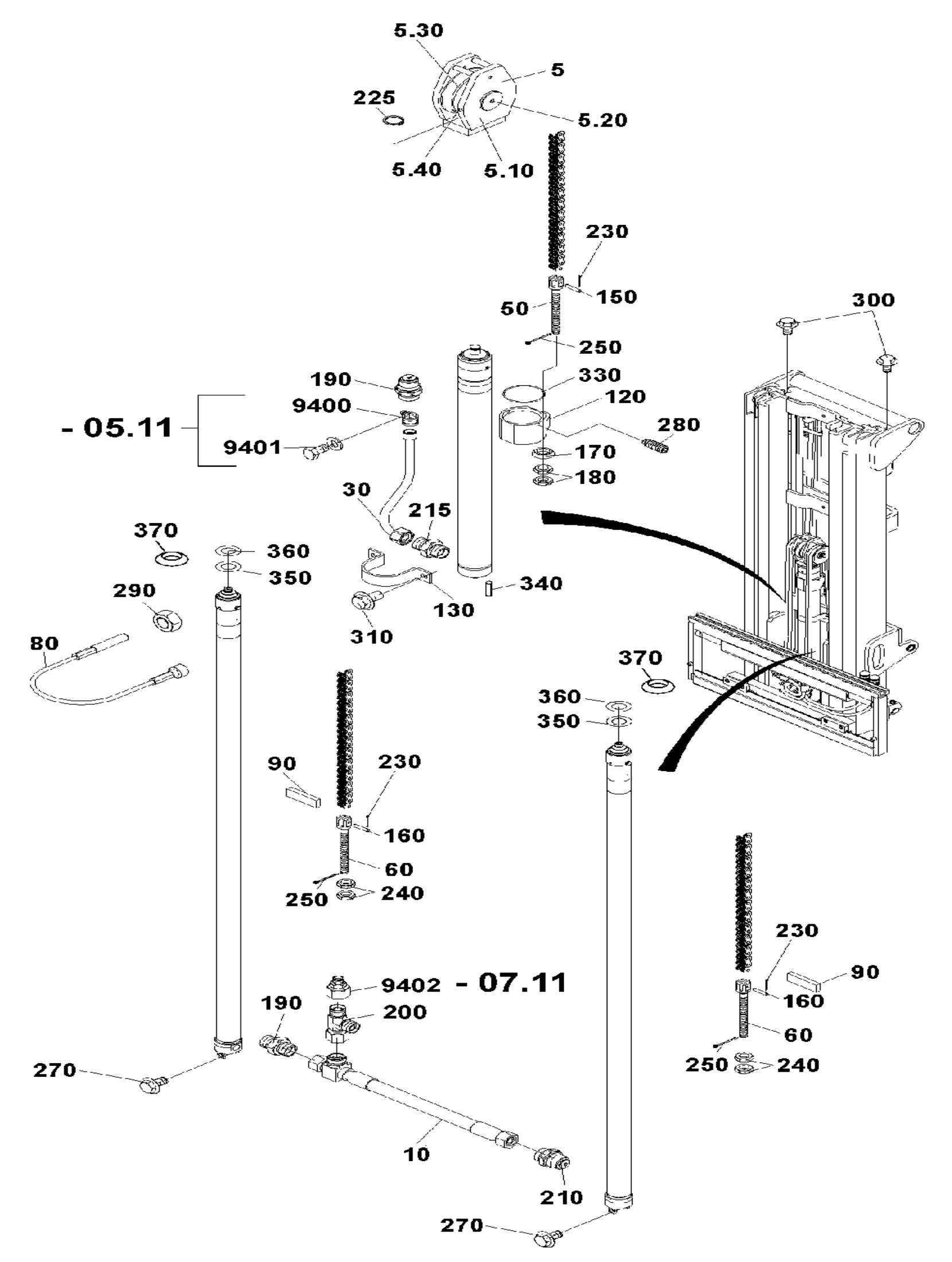

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	52022066	крепежные элементы, рама DZ/13-16	Кол-во: 1	Купить
	Поз. 5	52007278	держатель, ролик	Кол-во: 1	Купить
	Поз. 5.10	52007279	хомут	Кол-во: 1	Купить
	Поз. 5.20	52006817	болт	Кол-во: 1	Купить
	Поз. 5.30	26602920	ролик цепи	Кол-во: 1	Купить
	Поз. 5.40	00037596	палец с резьбой	Кол-во: 1	Купить
	Поз. 10	52009122	шланг, гидравлический NL=380mm	Кол-во: 1	Купить
	Поз. 30	52005411	трубка	Кол-во: 1	Купить
	Поз. 50	52006086	натяжитель цепи	Кол-во: 1	Купить
	Поз. 60	00406883	натяжитель цепи	Кол-во: 2	Купить
	Поз. 80	52006523	кабель кправления	Кол-во: 2	Купить
	Поз. 90	52007092	звукоизоляционный мат	Кол-во: 2	Купить
	Поз. 120	52002130	держатель цепи	Кол-во: 1	Купить
	Поз. 130	52008638	разъем	Кол-во: 1	Купить
	Поз. 150	05025487	болт	Кол-во: 2	Купить
	Поз. 160	00026731	болт	Кол-во: 4	Купить
	Поз. 170	25500290	сферическая шайба	Кол-во: 1	Купить
	Поз. 180	00000171	гайка	Кол-во: 2	Купить
	Поз. 190	05033530	поперечное сужение	Кол-во: 1	Купить
	Поз. 200	51009187	поперечное сужение	Кол-во: 1	Купить
	Поз. 210	52017851	линейн.устр-во безопасности	Кол-во: 1	Купить
	Поз. 215	52021678	линейн.устр-во безопасности	Кол-во: 1	Купить
	Поз. 225	26200120	клипса	Кол-во: 1	Купить
	Поз. 230	25700410	шплинт 2X12	Кол-во: 12	Купить
	Поз. 240	00001242	гайка	Кол-во: 4	Купить
	Поз. 250	00001563	шплинт	Кол-во: 3	Купить
	Поз. 270	05004640	винт	Кол-во: 2	Купить
	Поз. 280	00028564	палец с резьбой M6x8-45H	Кол-во: 2	Купить
	Поз. 290	25300970	гайка M6	Кол-во: 4	Купить
	Поз. 300	05004159	винт	Кол-во: 2	Купить
	Поз. 310	00024719	винт	Кол-во: 2	Купить
	Поз. 330	05039097	клипса	Кол-во: 1	Купить
	Поз. 340	50144143	штифт с просечкой	Кол-во: 1	Купить
	Поз. 350	00018362	регулировочная шайба 16x22x0,3	Кол-во: 2	Купить
	Поз. 360	00032312	регулировочная шайба 16x22x0,1	Кол-во: 2	Купить
	Поз. 370	25500290	сферическая шайба	Кол-во: 2	Купить
	Поз. 9400	00017976	разъем	Кол-во: 1	Купить
	Поз. 9401	00000051	винт	Кол-во: 1	Купить
	Поз. 9402	52009121	втулка редуцирующая 18L/12L	Кол-во: 1	Купить
