51162373 · рама DZ 550 DZ 2AGT 980: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51104184 · монтажные элементы, рама ZT/ZZ/DZ

Следующая деталь

52022066 · крепежные элементы, рама DZ/13-16 →

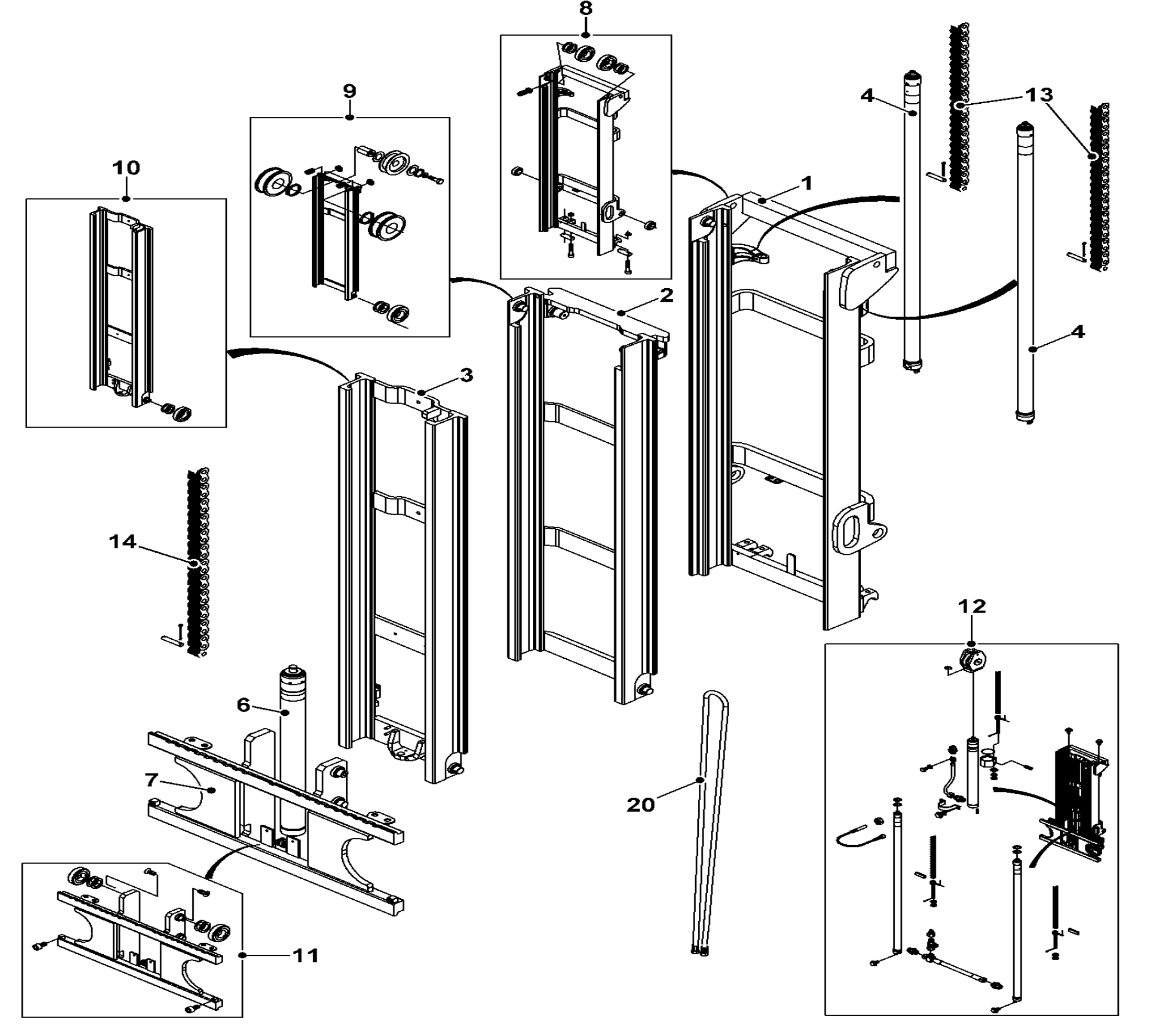

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	51162373	рама DZ 550 DZ 2AGT 980	Кол-во: 1	Купить
	Поз. 1	51162432	рама, внешняя	Кол-во: 1	Купить
	Поз. 2	51162433	рама, средняя	Кол-во: 1	Купить
	Поз. 3	51162434	рама, внутренняя	Кол-во: 1	Купить
	Поз. 4	52017405	цилиндр подъема	Кол-во: 2	Купить
	Поз. 6	52015078	цилиндр подъема	Кол-во: 1	Купить
	Поз. 7	52014402	каретка вил DZ/2A/980/4R	Кол-во: 1	Купить
	Поз. 8	51104202	Фиксаторы, внешняя мачта ZT/ZZ/DZ	Кол-во: 1	Купить
	Поз. 9	52008357	Фиксаторы, серединная мачта	Кол-во: 1	Купить
	Поз. 10	05039508	Фиксаторы, внутренняя мачта	Кол-во: 1	Купить
	Поз. 11	52018261	Фиксаторы, вилочные носители DZ/ZT/ZZ/4R	Кол-во: 1	Купить
	Поз. 12	52022066	крепежные элементы, рама DZ/13-16	Кол-во: 1	Купить
	Поз. 13	50010682	грузовая цепь	Кол-во: 2	Купить
	Поз. 14	52020233	грузовая цепь	Кол-во: 1	Купить
	Поз. 20	51219048	шланг NL=3975/12-L/18-L	Кол-во: 1	Купить
