ADDITIONAL LIFT MAST: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

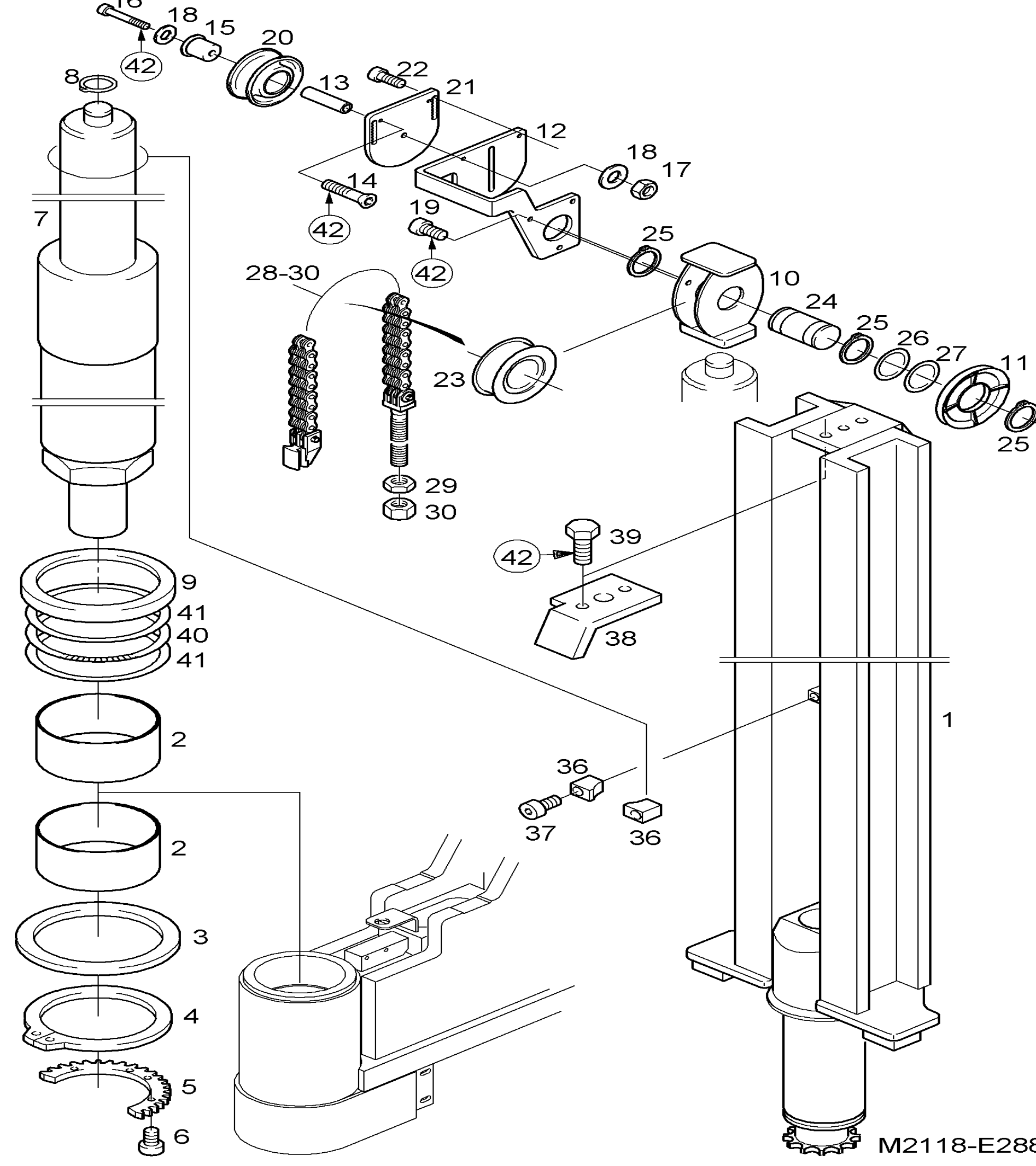

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8704045 | ADDITIONAL LIFT MAST | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8425252 | BUSHING | - | Кол-во: 2 | Купить | |
| Поз. 3 | W8424285 | THRUST WASHER | - | Кол-во: 1 | Купить | |
| Поз. 4 | W8424288 | LOCK RING | - | Кол-во: 1 | Купить | |
| Поз. 5 | W8273368 | TOOTHED WASHER | - | Кол-во: 1 | Купить | |
| Поз. 6 | W8424284 | CHEESE-HEAD SCREW | - | Кол-во: 3 | Купить | |
| Поз. 7 | W8424074 | LIFT CYLINDER | D=50mm/H=850mm/L=1319mm | Кол-во: 1 | Купить | |
| Поз. 8 | W8002981 | LOCK RING | - | Кол-во: 1 | Купить | |
| Поз. 9 | W8273114 | RING | - | Кол-во: 1 | Купить | |
| Поз. 10 | W8715007 | ROLLER RETAINER | - | Кол-во: 1 | Купить | |
| Поз. 11 | W8035800 | ROLLER | - | Кол-во: 1 | Купить | |
| Поз. 23 | W8421457 | CHAIN ROLLER | - | Кол-во: 1 | Купить | |
| Поз. 24 | W8273254 | BOLT | - | Кол-во: 1 | Купить | |
| Поз. 25 | W8003055 | LOCK RING | - | Кол-во: 3 | Купить | |
| Поз. 26 | W8424237 | WASHER | - | Кол-во: 1 | Купить | |
| Поз. 27 | W8001826 | WASHER | - | Кол-во: 2 | Купить | |
| Поз. 28-30 | W8704058 | LIFT CHAIN, COMPL. | - | Кол-во: 1 | Купить | |
| Поз. 29 | W8005065 | HEXAGON NUT | - | Кол-во: 1 | Купить | |
| Поз. 30 | W8004904 | HEXAGON NUT | - | Кол-во: 1 | Купить | |
| Поз. 36 | W8273513 | BLOCK | - | Кол-во: 2 | Купить | |
| Поз. 37 | W8004101 | CHEESE-HEAD SCREW | - | Кол-во: 2 | Купить | |
| Поз. 38 | W8277415 | BENT PART | - | Кол-во: 1 | Купить | |
| Поз. 39 | W8004849 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 40 | W8425254 | AXIAL NEEDLE BEARING | - | Кол-во: 1 | Купить | |
| Поз. 41 | W8425253 | THRUST WASHER | - | Кол-во: 2 | Купить | |
| Поз. 42 | W8050470 | ADHESIVE | LOCTITE 243 | Кол-во: 1 | Купить |
