TRANSMISSION CASE: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

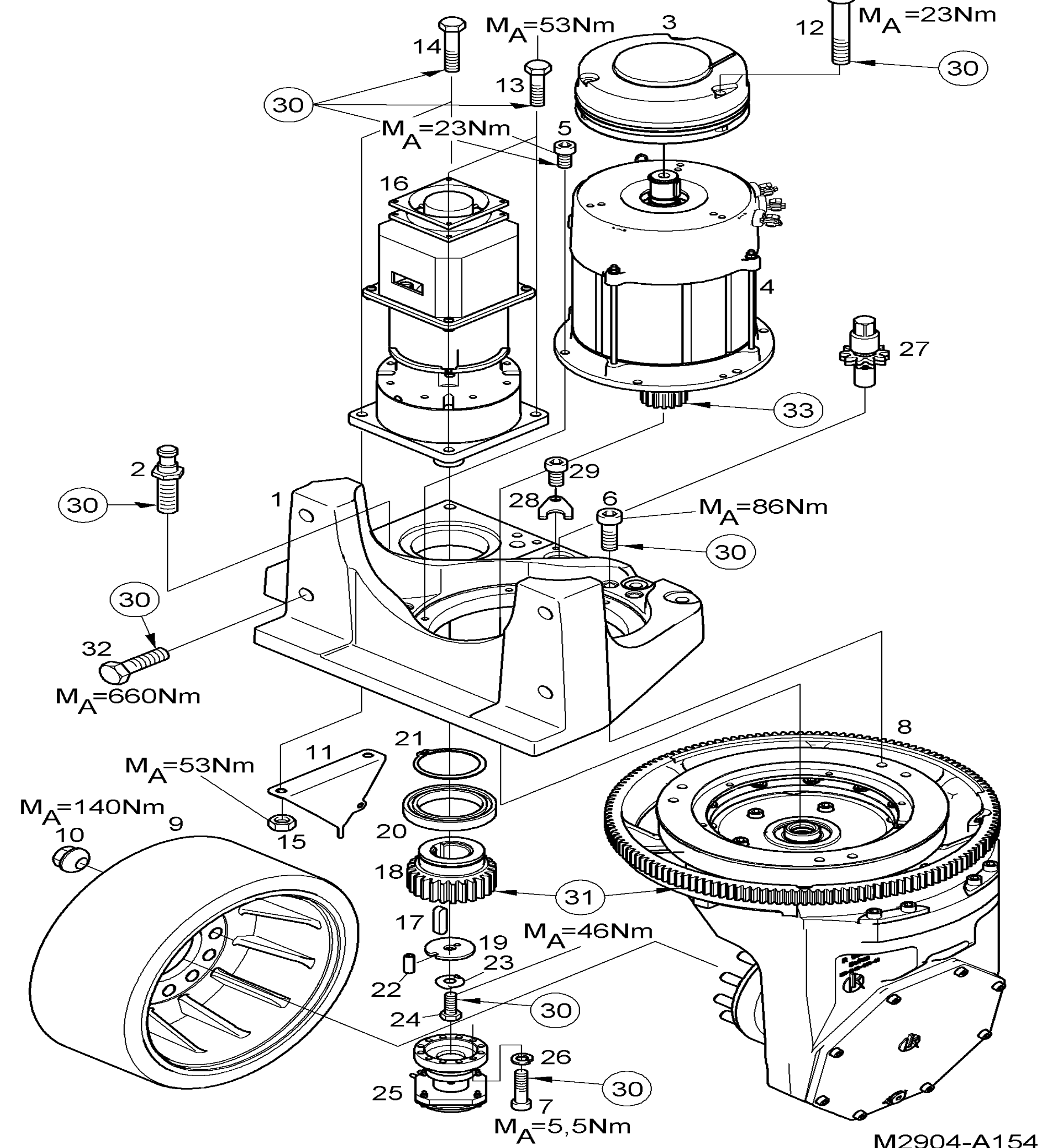

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8287825 | TRANSMISSION CASE | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8428816 | NAEHERUNGSSCHALTER | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8431323 | SPRING-OPERATED BRAKE | 80V; 50Nm/57Nm | Кол-во: 1 | Купить | |
| Поз. 4 | W8429618 | MOTOR | 7KW | Кол-во: 1 | Купить | |
| Поз. 5 | W8004077 | CHEESE-HEAD SCREW | - | Кол-во: 6 | Купить | |
| Поз. 6 | W8004229 | CHEESE-HEAD SCREW | - | Кол-во: 6 | Купить | |
| Поз. 7 | W8427128 | CHEESE-HEAD SCREW | - | Кол-во: 4 | Купить | |
| Поз. 8 | W8434405 | TRANSMISSION | l=19,84 | Кол-во: 1 | Купить | |
| Поз. 9 | W8435086 | LOAD WHEEL | VUKO | Кол-во: 1 | Купить | |
| Поз. 10 | W8411310 | WHEEL NUT | - | Кол-во: 12 | Купить | |
| Поз. 11 | W8281566 | BENT PART | - | Кол-во: 1 | Купить | |
| Поз. 12 | W8004113 | CHEESE-HEAD SCREW | 10.9 | Кол-во: 3 | Купить | |
| Поз. 13 | W8004805 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 14 | W8004501 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 15 | W8003273 | HEXAGON NUT | - | Кол-во: 2 | Купить | |
| Поз. 16 | W8432634 | STEERING UNIT,COMPL | 80V | Кол-во: 1 | Купить | |
| Поз. 17 | W8424082 | SPRING | - | Кол-во: 1 | Купить | |
| Поз. 18 | W8428741 | SPUR GEAR | - | Кол-во: 1 | Купить | |
| Поз. 19 | W8282103 | WASHER | - | Кол-во: 1 | Купить | |
| Поз. 20 | W8428266 | GROOVED BALL BEARING | - | Кол-во: 1 | Купить | |
| Поз. 21 | W8003037 | LOCK RING | - | Кол-во: 1 | Купить | |
| Поз. 22 | W8005473 | PIN | - | Кол-во: 1 | Купить | |
| Поз. 23 | W8428870 | WASHER | - | Кол-во: 1 | Купить | |
| Поз. 24 | W8004797 | HEXAGON BOLT | - | Кол-во: 1 | Купить | |
| Поз. 25 | W8428111 | POTENTIOMETER KPL | STEERING | Кол-во: 1 | Купить | |
| Поз. 26 | W8006257 | DETENT RING | - | Кол-во: 4 | Купить | |
| Поз. 27 | W8717318 | PINION SHAFT | - | Кол-во: 1 | Купить | |
| Поз. 28 | W8292024 | PLATE | - | Кол-во: 1 | Купить |
