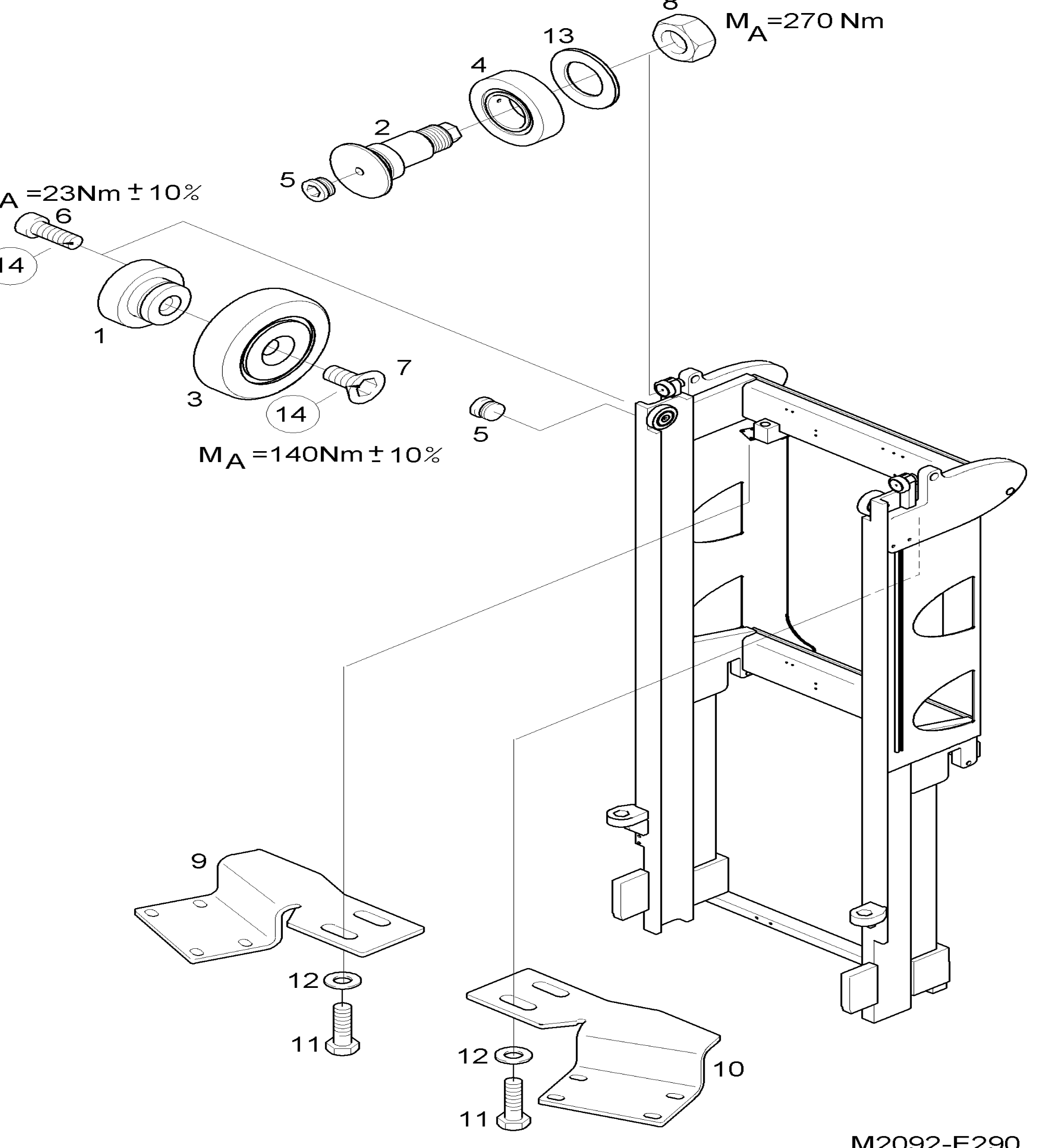

ROLLER RETAINER · Схема 1: детали Linde K

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← HUBWERK

Следующая деталь

ROLLER RETAINER · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	W8276914	ROLLER RETAINER	-	Кол-во: 2	Купить
	Поз. 2	W8276901	ECCENTRIC STUD	-	Кол-во: 2	Купить
	Поз. 3	W8426261	SUPPORT ROLLER	D=109,9mm	Кол-во: 2	Купить
	Поз. 3	W8429547	SUPPORT ROLLER	D=110,2mm	Кол-во: 2	Купить
	Поз. 3	W8429548	SUPPORT ROLLER	D=110,4mm	Кол-во: 2	Купить
	Поз. 4	W8426291	SUPPORT ROLLER	D=72,0mm	Кол-во: 2	Купить
	Поз. 5	W8424749	SCREW PLUG	-	Кол-во: 6	Купить
	Поз. 6	W8004069	CHEESE-HEAD SCREW	-	Кол-во: 6	Купить
	Поз. 7	W8413931	COUNTERSUNK SCREW	-	Кол-во: 2	Купить
	Поз. 8	W8424602	HEXAGON NUT	-	Кол-во: 2	Купить
	Поз. 9	W8279135	BENT PART	-	Кол-во: 1	Купить
	Поз. 10	W8279136	BENT PART	-	Кол-во: 1	Купить
	Поз. 11	W8004725	HEXAGON BOLT	-	Кол-во: 4	Купить
	Поз. 12	W8002046	WASHER	-	Кол-во: 4	Купить
	Поз. 13	W8284176	WASHER	29x55x3	Кол-во: 2	Купить
	Поз. 14	W8050470	ADHESIVE	LOCTITE 243	Кол-во: 1	Купить
