STAY STRUT: детали Linde K

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← PLATE

Следующая деталь

ADDITIONAL LIFTING DEVICE · Схема 1 →

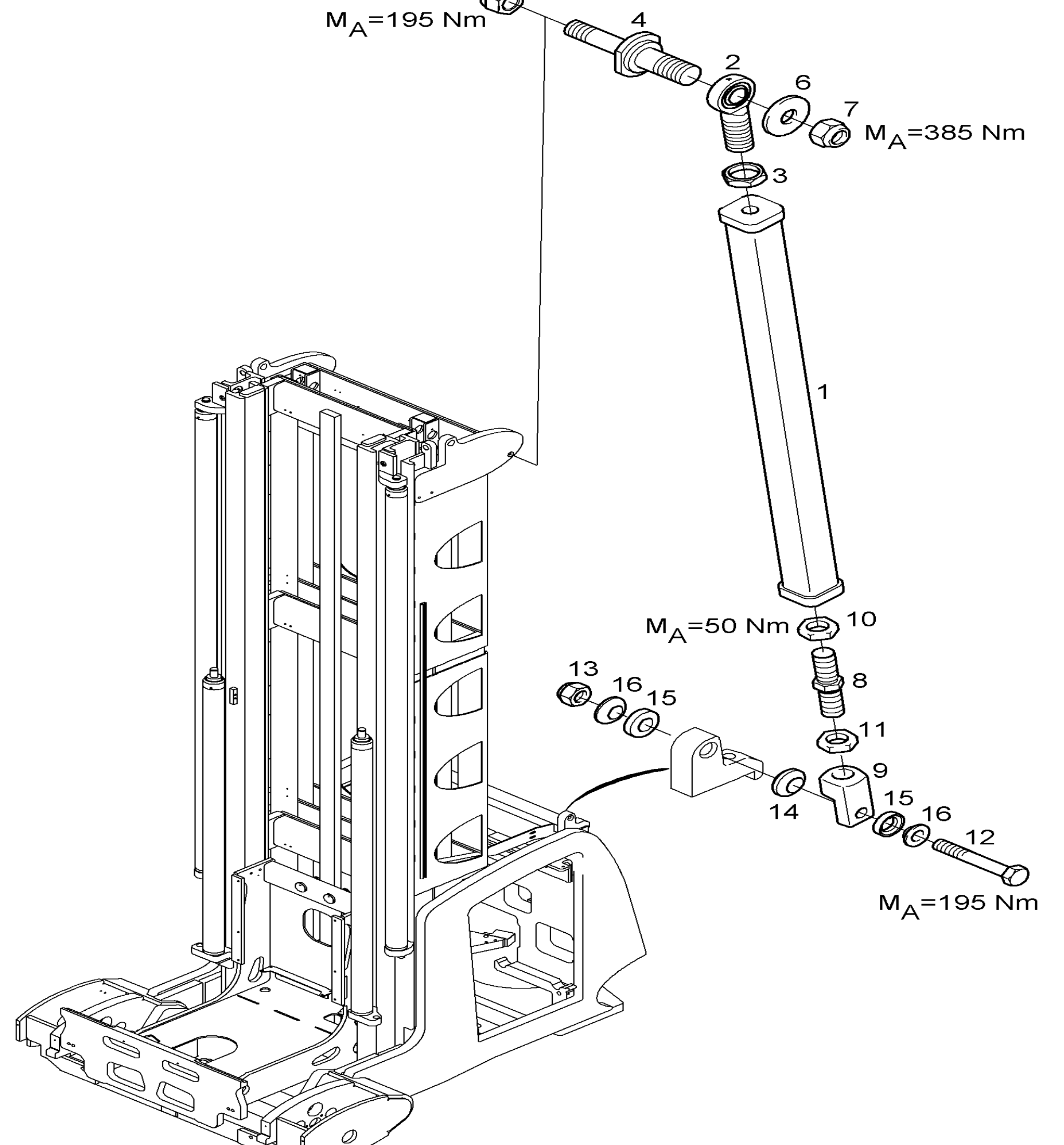

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	W8717923	STAY STRUT	-	Кол-во: 2	Купить
	Поз. 2	W8667605	BALL JOINT	-	Кол-во: 2	Купить
	Поз. 3	W8436276	HEXAGON NUT	-	Кол-во: 2	Купить
	Поз. 4	W8292502	BOLT	-	Кол-во: 2	Купить
	Поз. 5	W8003162	HEXAGON NUT	-	Кол-во: 2	Купить
	Поз. 6	W8002283	WASHER	-	Кол-во: 2	Купить
	Поз. 7	W8418241	HEXAGON NUT	-	Кол-во: 2	Купить
	Поз. 8	W8259454	TURNBUCKLE	-	Кол-во: 2	Купить
	Поз. 9	W8274367	BALL JOINT	-	Кол-во: 2	Купить
	Поз. 10	W8005105	HEXAGON NUT	-	Кол-во: 2	Купить
	Поз. 11	W8005101	HEXAGON NUT	LH	Кол-во: 2	Купить
	Поз. 12	W8423284	HEXAGON BOLT	-	Кол-во: 2	Купить
	Поз. 13	W8003162	HEXAGON NUT	-	Кол-во: 2	Купить
	Поз. 14	W8274366	WASHER	-	Кол-во: 2	Купить
	Поз. 15	W8429042	CONE PAN	-	Кол-во: 4	Купить
	Поз. 16	W8002027	SPHERICAL WASHER	-	Кол-во: 4	Купить
