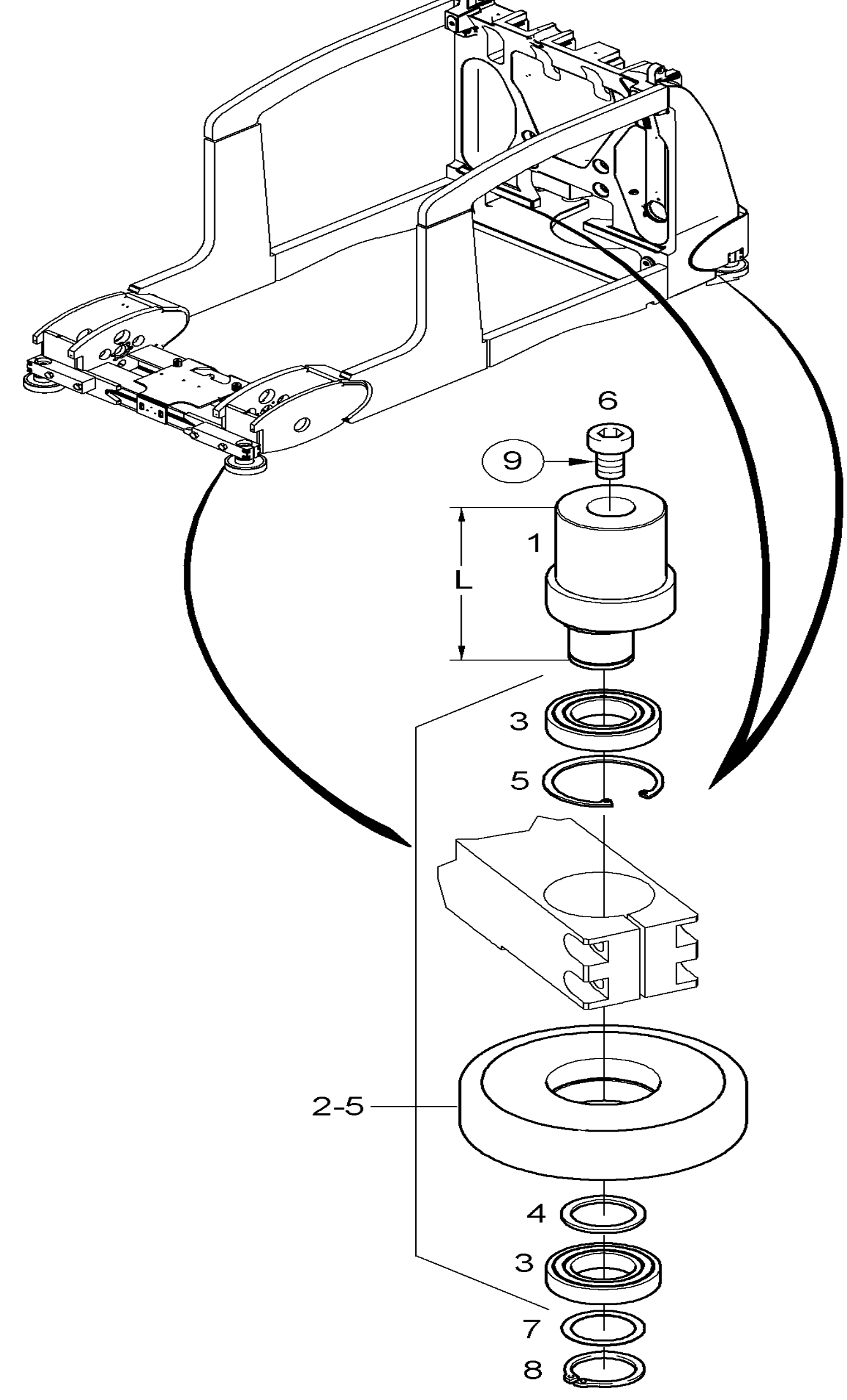

BOLT · Схема 1: детали Linde K

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← RAIL GUIDANCE-ROLLER

Следующая деталь

BOLT · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	W8291828	BOLT	-	Кол-во: 4	Купить
	Поз. 2-5	W8428366	LOAD WHEEL	D=156mm	Кол-во: 4	Купить
	Поз. 3	W8012913	GROOVED BALL BEARING	-	Кол-во: 2	Купить
	Поз. 4	W8236312	WASHER	-	Кол-во: 1	Купить
	Поз. 5	W8003145	LOCK RING	-	Кол-во: 1	Купить
	Поз. 6	W8411136	CHEESE-HEAD SCREW	-	Кол-во: 4	Купить
	Поз. 7	W8427993	WASHER	-	Кол-во: 4	Купить
	Поз. 8	W8003005	LOCK RING	-	Кол-во: 4	Купить
	Поз. 9	W8050470	ADHESIVE	LOCTITE 243	Кол-во: 1	Купить
