COVER: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

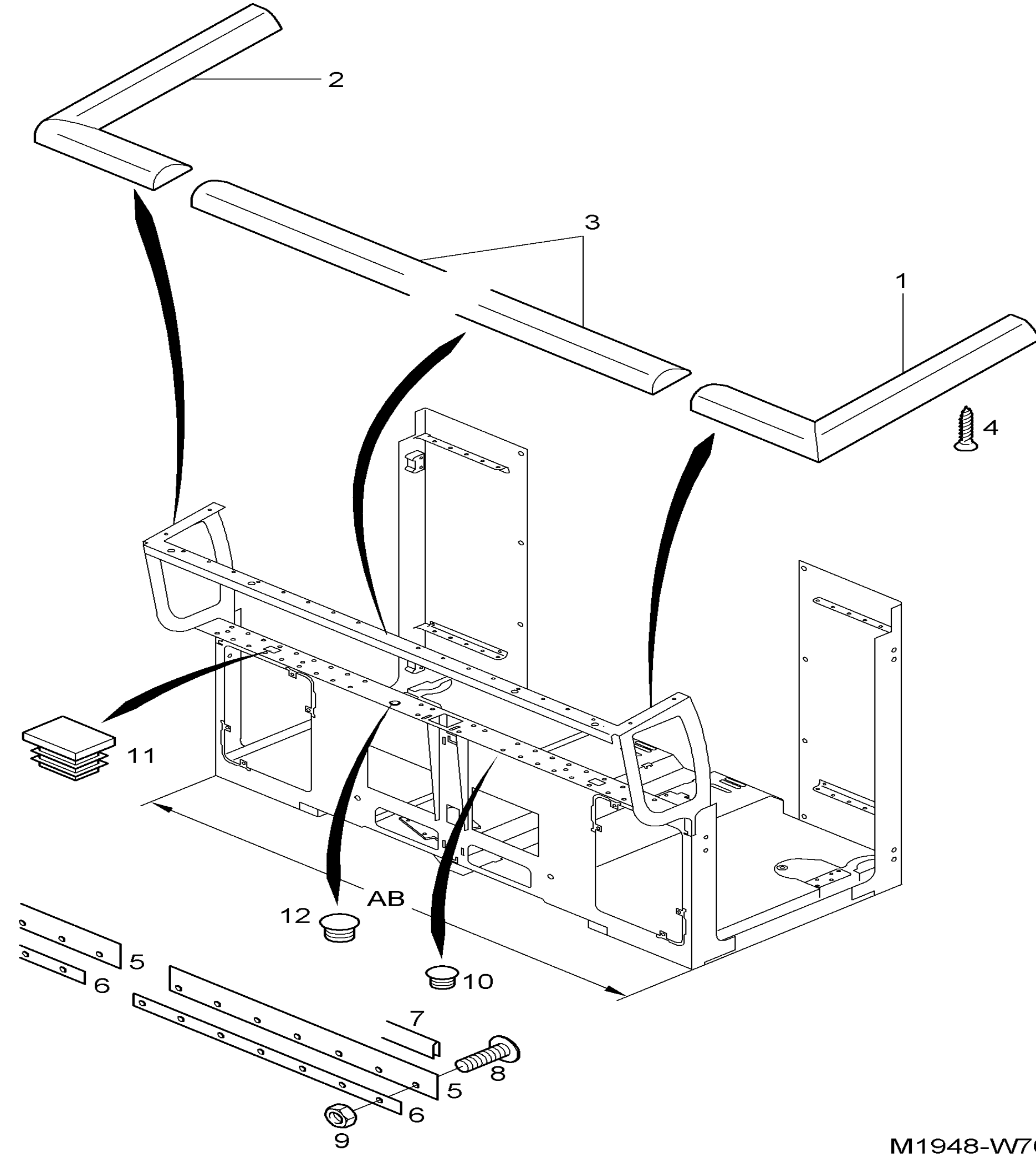

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8432052 | COVER | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8432053 | COVER | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8432060 | COVER | - | Кол-во: 1 | Купить | |
| Поз. 4 | W8432560 | WOOD SCREW | 5x20 | Кол-во: 10 | Купить | |
| Поз. 5 | W8287186 | LEDGE | - | Кол-во: 2 | Купить | |
| Поз. 6 | W8287198 | LEDGE | - | Кол-во: 2 | Купить | |
| Поз. 7 | W8034301 | EDGE PROTECTION SECT. | L=632mm | Кол-во: 2 | Купить | |
| Поз. 8 | W8411674 | OVAL HEAD SCREW | M6x16 10.9 | Кол-во: 14 | Купить | |
| Поз. 9 | W8004977 | HEXAGON NUT | - | Кол-во: 14 | Купить | |
| Поз. 10 | W8434024 | PLUG | - | Кол-во: 34 | Купить | |
| Поз. 11 | W8434025 | PLUG | - | Кол-во: 2 | Купить | |
| Поз. 12 | W8437252 | PLUG | - | Кол-во: 1 | Купить |
