PLATE · Схема 1: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

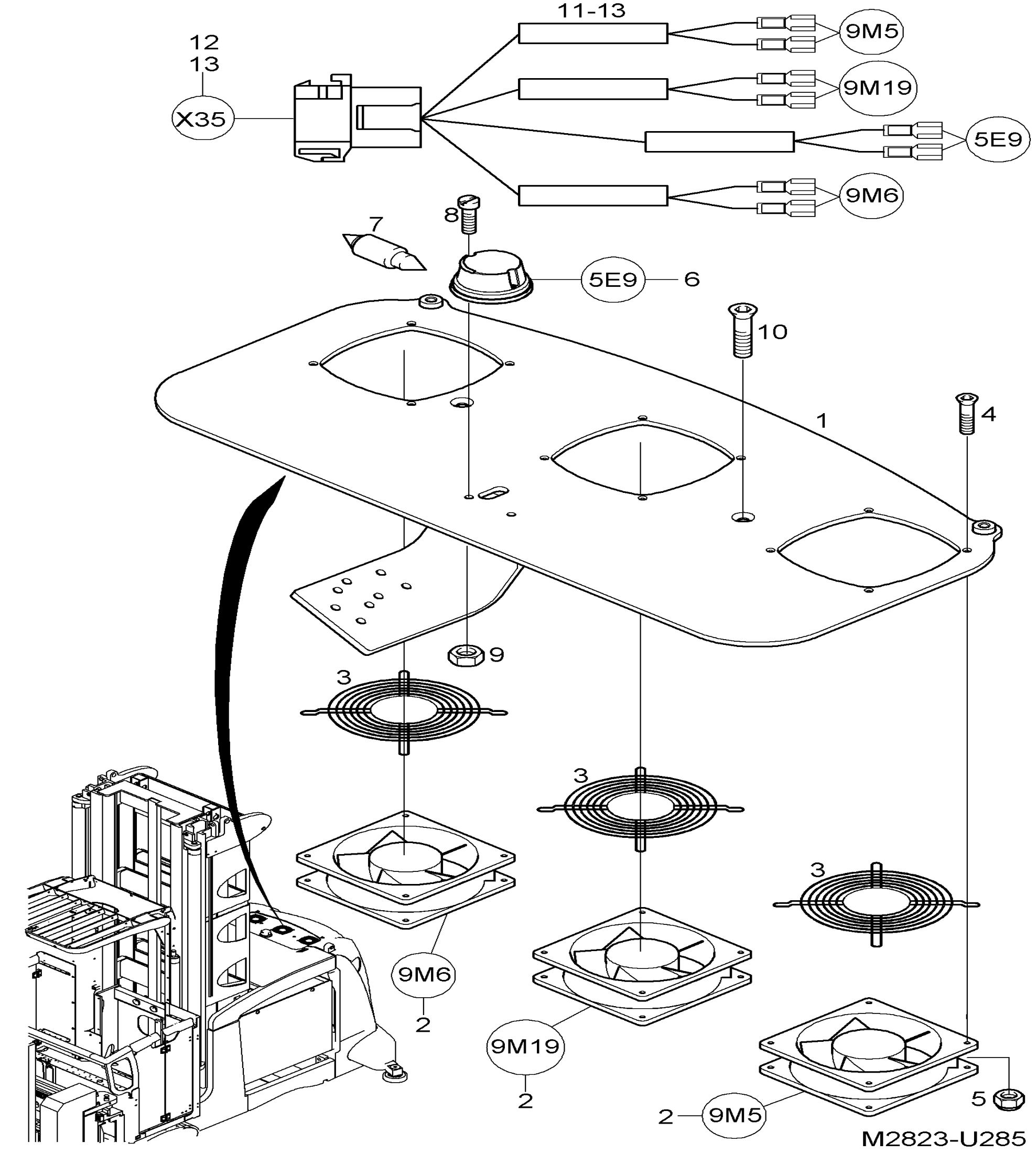

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8715800 | PLATE | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8426792 | FAN | - | Кол-во: 3 | Купить | |
| Поз. 3 | W8401789 | SCREEN GRID | - | Кол-во: 3 | Купить | |
| Поз. 4 | W8414465 | COUNTERSUNK SCREW | - | Кол-во: 12 | Купить | |
| Поз. 5 | W8418289 | HEXAGON NUT | - | Кол-во: 12 | Купить | |
| Поз. 6 | W8013159 | FLASHLIGHT | yellow | Кол-во: 1 | Купить | |
| Поз. 7 | W8013184 | BULB | 24V/18W | Кол-во: 1 | Купить | |
| Поз. 8 | W8435485 | CHEESE-HEAD SCREW | POLYAMIDE | Кол-во: 2 | Купить | |
| Поз. 9 | W8004972 | HEXAGON NUT | - | Кол-во: 2 | Купить | |
| Поз. 10 | W8012406 | COUNTERSUNK SCREW | - | Кол-во: 2 | Купить | |
| Поз. 11-13 | W8716865 | CALBE HARNESS | - | Кол-во: 1 | Купить | |
| Поз. 12 | W8403737 | HOUSING | 8-PIN | Кол-во: 1 | Купить | |
| Поз. 13 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 8 | Купить |
