PROFILE: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

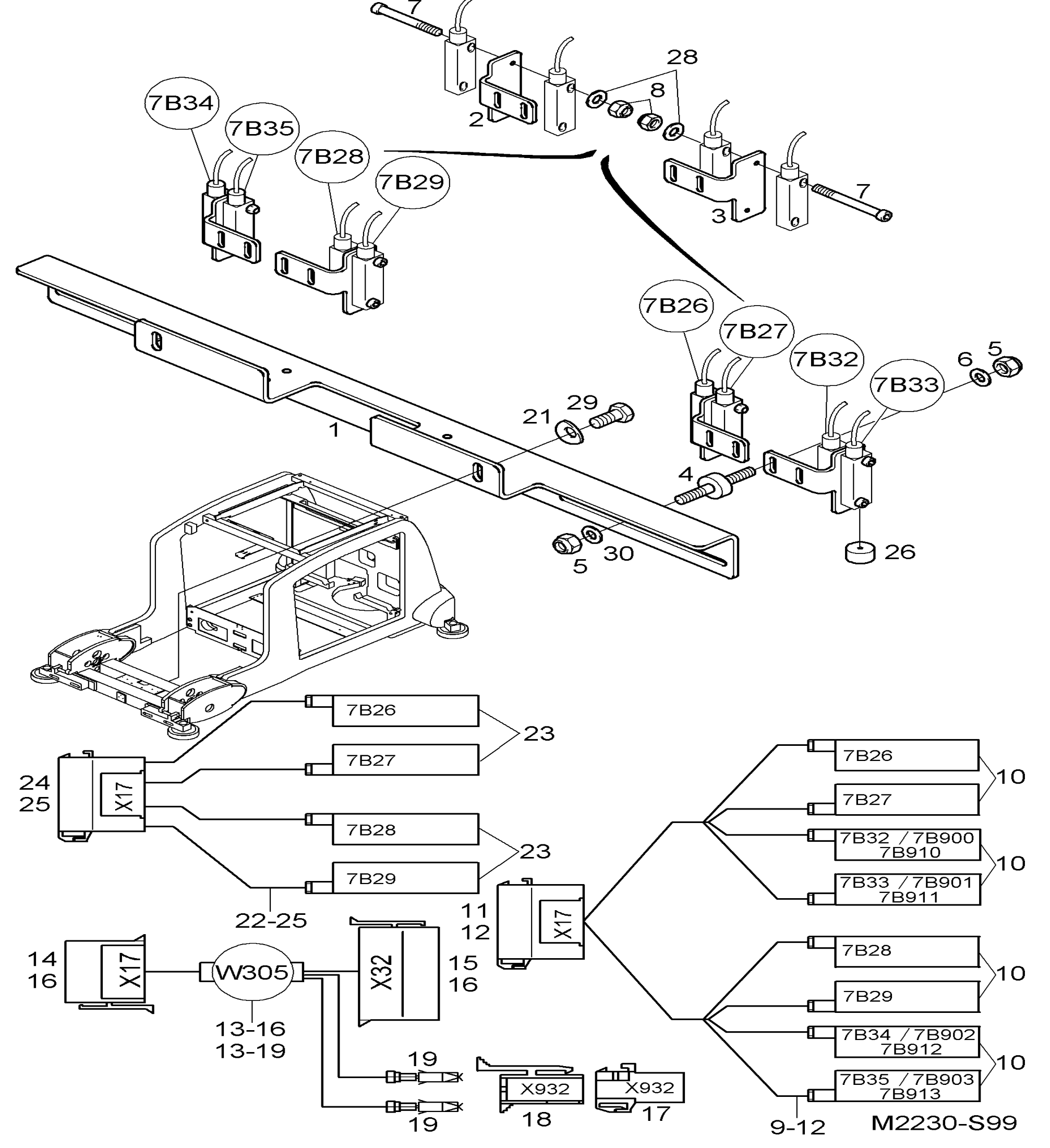

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8281428 | PROFILE | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8283786 | ANGLE PLATE | - | Кол-во: 2 | Купить | |
| Поз. 3 | W8283785 | ANGLE PLATE | - | Кол-во: 2 | Купить | |
| Поз. 4 | W8013900 | BUFFER | - | Кол-во: 8 | Купить | |
| Поз. 5 | W8004977 | HEXAGON NUT | - | Кол-во: 16 | Купить | |
| Поз. 6 | W8002025 | WASHER | - | Кол-во: 8 | Купить | |
| Поз. 7 | W8430506 | CHEESE-HEAD SCREW | MS | Кол-во: 8 | Купить | |
| Поз. 8 | W8004965 | HEXAGON NUT | MS | Кол-во: 8 | Купить | |
| Поз. 9-12 | W8707030 | CALBE HARNESS | - | Кол-во: 1 | Купить | |
| Поз. 10 | W8430467 | SOLENOID SWITCH | - | Кол-во: 8 | Купить | |
| Поз. 11 | W8403738 | HOUSING | 10-PIN | Кол-во: 1 | Купить | |
| Поз. 12 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 10 | Купить | |
| Поз. 13-16 | W8701882 | KABELBAUM | - | Кол-во: 1 | Купить | |
| Поз. 14 | W8403733 | CONTACT SOCKET | 10-PIN | Кол-во: 1 | Купить | |
| Поз. 15 | W8405567 | CONTACT SOCKET | 18-PIN | Кол-во: 1 | Купить | |
| Поз. 16 | W8403726 | CONTACT PIN | 0,5-1,0 | Кол-во: 19 | Купить | |
| Поз. 21 | W8412144 | WASHER | - | Кол-во: 2 | Купить | |
| Поз. 26 | W8408289 | MAGNET | QUANTITY AS REQUIRED | Кол-во: 1 | Купить | |
| Поз. 28 | W8002004 | WASHER | MS | Кол-во: 8 | Купить | |
| Поз. 29 | W8004710 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 30 | W8412197 | WASHER | - | Кол-во: 8 | Купить |
