HOLDER: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

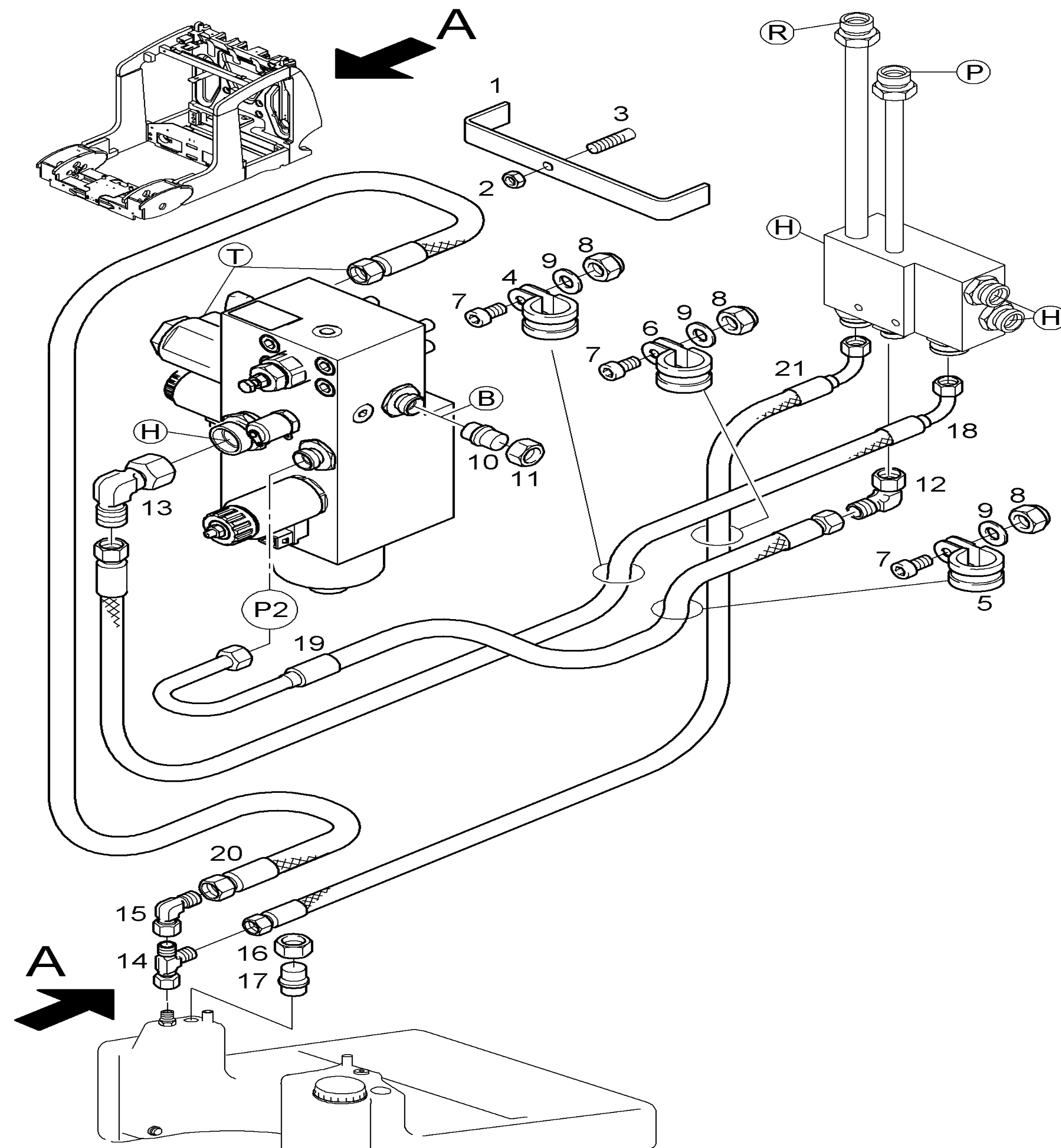

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8291702 | HOLDER | - | Кол-во: 2 | Купить | |
| Поз. 2 | W8410662 | HEXAGON NUT | - | Кол-во: 2 | Купить | |
| Поз. 3 | W8429044 | BOLT | - | Кол-во: 2 | Купить | |
| Поз. 4 | W8429400 | PIPE CLAMP | RSGU 1.30/20 | Кол-во: 1 | Купить | |
| Поз. 5 | W8425182 | PIPE CLAMP | RSGU 1.22/20 | Кол-во: 1 | Купить | |
| Поз. 6 | W8015357 | PIPE CLAMP | RSGU 1.26/20 | Кол-во: 1 | Купить | |
| Поз. 7 | W8416840 | CHEESE-HEAD SCREW | - | Кол-во: 3 | Купить | |
| Поз. 8 | W8410662 | HEXAGON NUT | - | Кол-во: 3 | Купить | |
| Поз. 9 | W8002025 | WASHER | - | Кол-во: 3 | Купить | |
| Поз. 10 | W8418329 | PLUG | - | Кол-во: 1 | Купить | |
| Поз. 11 | W8017821 | UNION NUT | - | Кол-во: 1 | Купить | |
| Поз. 12 | W8017669 | UNION | - | Кол-во: 1 | Купить | |
| Поз. 13 | W8428803 | UNION | - | Кол-во: 1 | Купить | |
| Поз. 14 | W8423173 | PIPE CONNECTION | - | Кол-во: 1 | Купить | |
| Поз. 15 | W8428310 | UNION | - | Кол-во: 1 | Купить | |
| Поз. 16 | W8014940 | UNION NUT | - | Кол-во: 1 | Купить | |
| Поз. 17 | W8418283 | PLUG | - | Кол-во: 1 | Купить | |
| Поз. 18 | W8436045 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 19 | W8436542 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 20 | W8436829 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 21 | W8436832 | HOSE | - | Кол-во: 1 | Купить |
