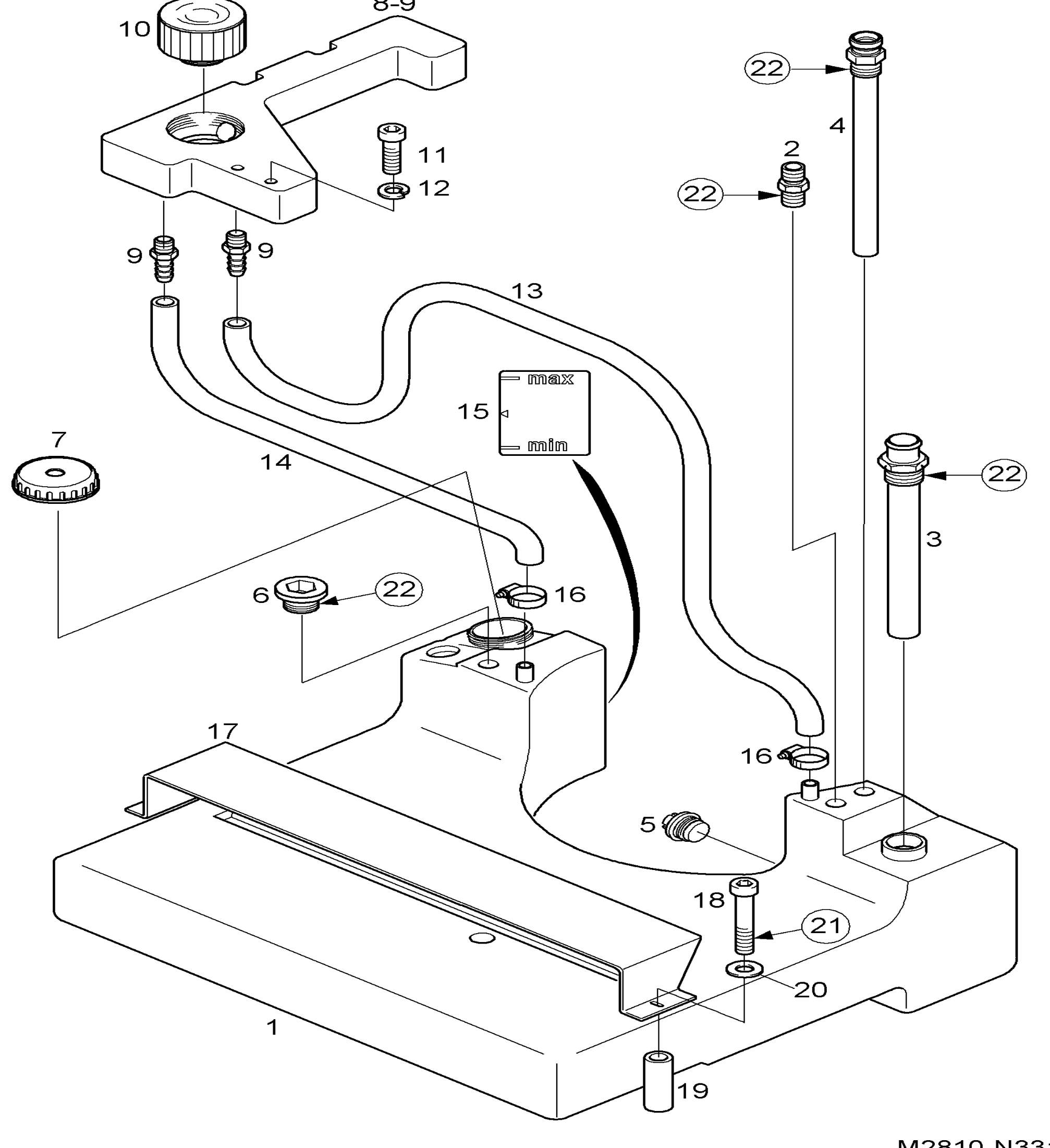

OIL TANK: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице
Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8435859 | OIL TANK | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8017758 | THREADED PIPE | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8435860 | UNION | - | Кол-во: 1 | Купить | |
| Поз. 4 | W8431583 | UNION | - | Кол-во: 1 | Купить | |
| Поз. 5 | W8427616 | SCREW PLUG | - | Кол-во: 1 | Купить | |
| Поз. 6 | W8421246 | SCREW PLUG | - | Кол-во: 1 | Купить | |
| Поз. 7 | W8427599 | COVER, COMPL. | - | Кол-во: 1 | Купить | |
| Поз. 8-9 | W8705524 | FILTER MOUNT | - | Кол-во: 1 | Купить | |
| Поз. 9 | W8429506 | SPINDLE | - | Кол-во: 2 | Купить | |
| Поз. 10 | W8423185 | BREATHER FILTER | - | Кол-во: 1 | Купить | |
| Поз. 11 | W8004097 | CHEESE-HEAD SCREW | - | Кол-во: 2 | Купить | |
| Поз. 12 | W8006266 | DETENT RING | - | Кол-во: 2 | Купить | |
| Поз. 13 | W8435997 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 14 | W8436000 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 15 | W8433414 | NOTE PLATE | - | Кол-во: 1 | Купить | |
| Поз. 16 | W8422303 | HOSE CLIP | - | Кол-во: 2 | Купить | |
| Поз. 17 | W8292242 | HOLDER | - | Кол-во: 1 | Купить | |
| Поз. 18 | W8004045 | CHEESE-HEAD SCREW | - | Кол-во: 2 | Купить | |
| Поз. 19 | W8287316 | BUSHING | - | Кол-во: 2 | Купить | |
| Поз. 20 | W8412197 | WASHER | - | Кол-во: 2 | Купить | |
| Поз. 21 | W8050470 | ADHESIVE | LOCTITE 243 | Кол-во: 1 | Купить | |
| Поз. 22 | W8050476 | ADHESIVE | LOCTITE 221 | Кол-во: 1 | Купить |
