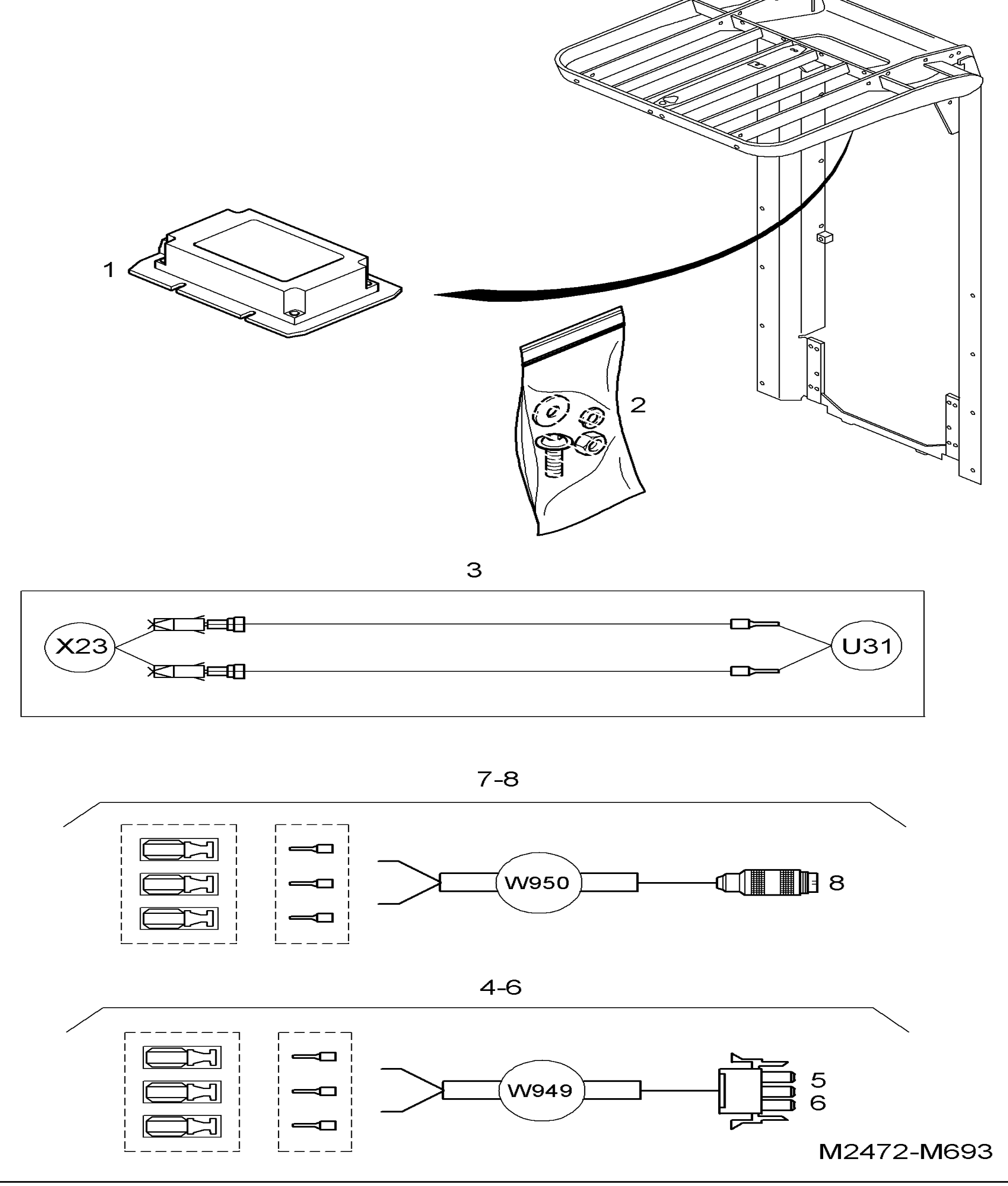

VOLTAGE CONVERTER · Схема 1: детали Linde K

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← ELECTR.INSTALLATION-SCANNER/TERMINAL/PRINTER

Следующая деталь

VOLTAGE CONVERTER · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	W8430739	VOLTAGE CONVERTER	120W-24V/80V	Кол-во: 1	Купить
	Поз. 2	W8424565	SUPPORT	M4x8 (LINSENKOPF)	Кол-во: 1	Купить
	Поз. 3	W8707748	WIRING KIT	-	Кол-во: 1	Купить
	Поз. 4-6	W8430751	CONTROL CURRENT CABLE	-	Кол-во: 1	Купить
	Поз. 5	W8005181	SOCKET CONTAC	0,5-2,1	Кол-во: 3	Купить
	Поз. 6	W8005174	PLUG HOUSING	3-PIN	Кол-во: 1	Купить
	Поз. 7-8	W8430748	CONTROL CURRENT CABLE	-	Кол-во: 1	Купить
	Поз. 8	W8006951	JUNCTION BOX	3-PIN	Кол-во: 1	Купить
	Поз. 9	W8286118	SUPPORT	-	Кол-во: 1	Купить
	Поз. 10	W8426920	SPRING ELEMENT	-	Кол-во: 4	Купить
	Поз. 11	W8003710	COUNTERSUNK SCREW	-	Кол-во: 4	Купить
	Поз. 12	W8410662	HEXAGON NUT	-	Кол-во: 2	Купить
	Поз. 13	W8432546	MOUNTING SOCKET	-	Кол-во: 2	Купить
	Поз. 14	W8433696	OVAL HEAD SCREW	M6x20 10.9	Кол-во: 2	Купить
	Поз. 15	W8410662	HEXAGON NUT	-	Кол-во: 4	Купить
	Поз. 16	W8286120	HOLDER	-	Кол-во: 1	Купить
	Поз. 17	W8411544	OVAL HEAD SCREW	M6x10 10.9	Кол-во: 2	Купить
	Поз. 18	W8286121	HOLDER	-	Кол-во: 1	Купить
	Поз. 19	W8433696	OVAL HEAD SCREW	M6x20 10.9	Кол-во: 6	Купить
	Поз. 20	W8410662	HEXAGON NUT	-	Кол-во: 6	Купить
	Поз. 21	W8432546	MOUNTING SOCKET	-	Кол-во: 2	Купить
	Поз. 22	W8411545	OVAL HEAD SCREW	M5x10-10.9	Кол-во: 4	Купить
