KABELBAUM: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

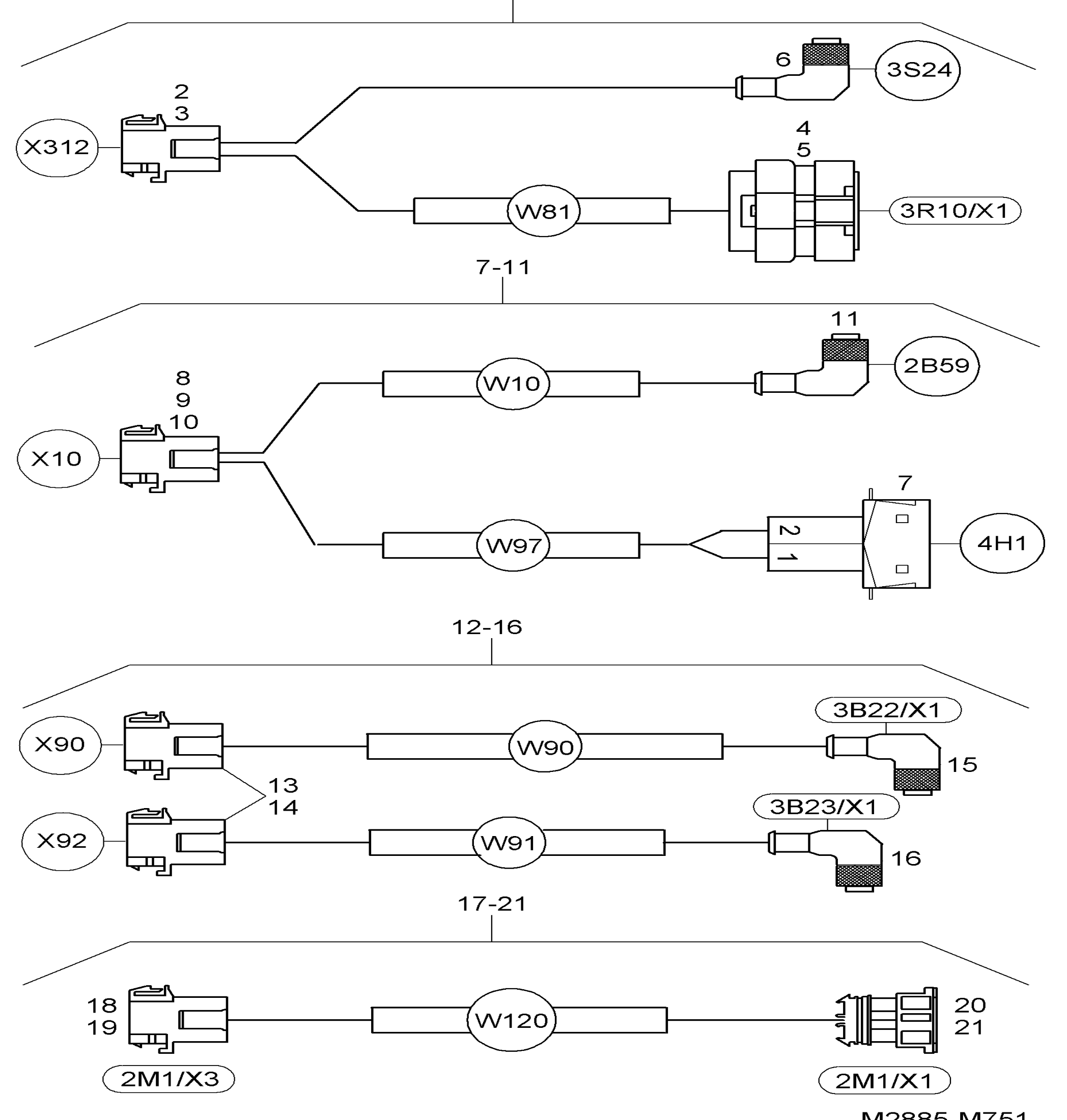

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1-6 | W8397929 | KABELBAUM | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8403736 | HOUSING | 6-PIN | Кол-во: 1 | Купить | |
| Поз. 3 | W8409690 | CONNECTOR | 2,8/0,2-0,5 | Кол-во: 6 | Купить | |
| Поз. 4 | W8409283 | PLUG | 6-PIN | Кол-во: 1 | Купить | |
| Поз. 5 | W8409286 | SOCKET CONTAC | 0,35-0,75 | Кол-во: 3 | Купить | |
| Поз. 6 | W8409234 | SOCKET | L=2m | Кол-во: 1 | Купить | |
| Поз. 7-11 | W8706993 | KABELBAUM | Länge: 1300 mm | Кол-во: 1 | Купить | |
| Поз. 7-11 | W8716531 | KABELBAUM | Länge: 1600 mm | Кол-во: 1 | Купить | |
| Поз. 7 | W8432801 | HOUSING | 2-PIN | Кол-во: 1 | Купить | |
| Поз. 8 | W8403736 | HOUSING | 6-PIN | Кол-во: 1 | Купить | |
| Поз. 9 | W8409690 | CONNECTOR | 2,8/0,2-0,5 | Кол-во: 4 | Купить | |
| Поз. 10 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 2 | Купить | |
| Поз. 11 | W8409234 | SOCKET | L=2m | Кол-во: 1 | Купить | |
| Поз. 12-16 | W8716864 | CALBE HARNESS | - | Кол-во: 1 | Купить | |
| Поз. 13 | W8403735 | HOUSING | 4-PIN | Кол-во: 2 | Купить | |
| Поз. 14 | W8409690 | CONNECTOR | 2,8/0,2-0,5 | Кол-во: 8 | Купить | |
| Поз. 15 | W8409235 | SOCKET | L=5m | Кол-во: 1 | Купить | |
| Поз. 16 | W8409234 | SOCKET | L=2m | Кол-во: 1 | Купить | |
| Поз. 17-21 | W8717167 | CONTROL CURRENT CABLE | 48 V | Кол-во: 1 | Купить | |
| Поз. 17-21 | W8717168 | CONTROL CURRENT CABLE | 80 V | Кол-во: 1 | Купить | |
| Поз. 18 | W8403735 | HOUSING | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 19 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 4 | Купить | |
| Поз. 20 | W8407234 | HOUSING | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 21 | W8403726 | CONTACT PIN | 0,5-1,0 | Кол-во: 4 | Купить | |
| Поз. 23-36 | W8716677 | CALBE HARNESS | - | Кол-во: 1 | Купить | |
| Поз. 24 | W8408342 | HOUSING | 18-PIN | Кол-во: 1 | Купить | |
| Поз. 25 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 10 | Купить | |
| Поз. 26 | W8409690 | CONNECTOR | 2,8/0,2-0,5 | Кол-во: 5 | Купить | |
| Поз. 27 | W8427711 | PLUG | 8-PIN | Кол-во: 2 | Купить | |
| Поз. 28 | W8406249 | AUFNAHMEGEHAEUSE | 42-PIN | Кол-во: 1 | Купить | |
| Поз. 29 | W8403726 | CONTACT PIN | 0,5-1,0 | Кол-во: 4 | Купить | |
| Поз. 30 | W8407537 | CONTACT PIN | 0,2-0,5 | Кол-во: 12 | Купить | |
| Поз. 31 | W8407538 | CONTACT PIN | 0,5-1,0 | Кол-во: 16 | Купить | |
| Поз. 32 | W8409697 | CAP | 42-PIN | Кол-во: 1 | Купить | |
| Поз. 33 | W8408823 | AUFNAHMEGEHAEUSE | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 34 | W8408825 | CAP | - | Кол-во: 1 | Купить | |
| Поз. 35 | W8408826 | BOOT | - | Кол-во: 1 | Купить | |
| Поз. 36 | W8408827 | SOCKET CONTAC | 0,2-0,56 | Кол-во: 3 | Купить | |
| Поз. 37-38 | W8706185 | CONTROL CURRENT CABLE | - | Кол-во: 1 | Купить | |
| Поз. 38 | W8409385 | DIODE | - | Кол-во: 1 | Купить | |
| Поз. 39-40 | W8717280 | CONTROL CURRENT CABLE | - | Кол-во: 1 | Купить |
