PLUG · Схема 1: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

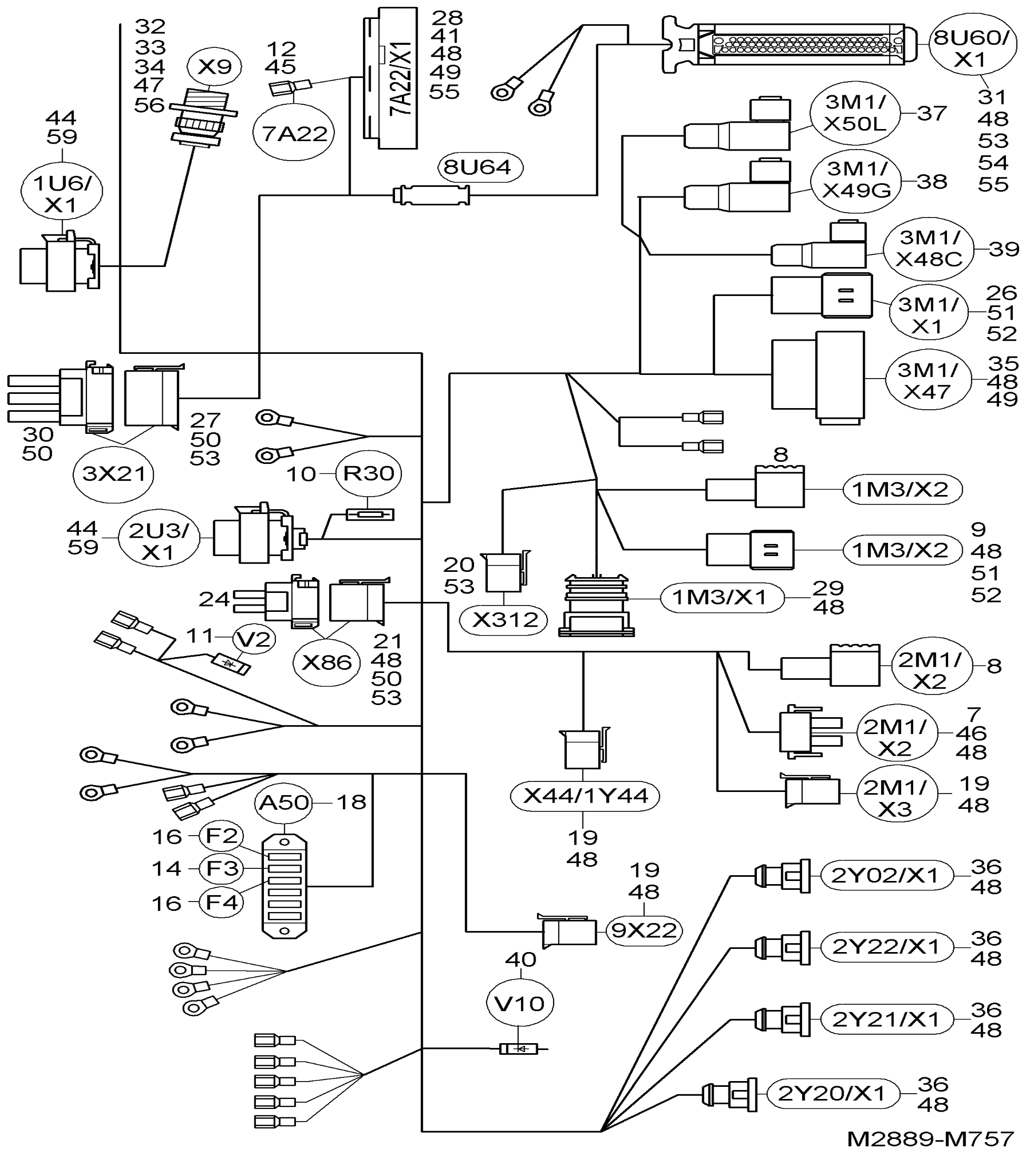

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 39 | W8426647 | PLUG | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 40 | W8409385 | DIODE | - | Кол-во: 1 | Купить | |
| Поз. 41 | W8409697 | CAP | 42-PIN | Кол-во: 2 | Купить | |
| Поз. 42 | W8412272 | SOCKET | GR | Кол-во: 1 | Купить | |
| Поз. 43 | W8427668 | CONNECTOR HOUSING | 10-PIN | Кол-во: 1 | Купить | |
| Поз. 44 | W8431488 | HOUSING | 23-PIN | Кол-во: 2 | Купить | |
| Поз. 45 | W8003087 | TERMINAL | 0,7-2,0 | Кол-во: 1 | Купить | |
| Поз. 46 | W8005180 | CONTACT PIN | 0,5-2,1 | Кол-во: 2 | Купить | |
| Поз. 47 | W8008646 | CONTACT PIN | 0,75-1,5 | Кол-во: 2 | Купить | |
| Поз. 48 | W8403726 | CONTACT PIN | 0,5-1,0 | Кол-во: 86 | Купить | |
| Поз. 49 | W8403729 | CONTACT PIN | 1,5-2,5 | Кол-во: 12 | Купить | |
| Поз. 50 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 70 | Купить | |
| Поз. 51 | W8405286 | CONTACT PIN | 0,5-1,3 | Кол-во: 4 | Купить | |
| Поз. 52 | W8405298 | CONTACT RETAINER | - | Кол-во: 2 | Купить | |
| Поз. 53 | W8405793 | CONTACT PIN | 0,2-0,5 | Кол-во: 16 | Купить | |
| Поз. 54 | W8407537 | CONTACT PIN | 0,2-0,5 | Кол-во: 7 | Купить | |
| Поз. 55 | W8407538 | CONTACT PIN | 0,5-1,0 | Кол-во: 102 | Купить | |
| Поз. 56 | W8408827 | SOCKET CONTAC | 0,2-0,56 | Кол-во: 2 | Купить | |
| Поз. 57 | W8409690 | CONNECTOR | 2,8/0,2-0,5 | Кол-во: 7 | Купить | |
| Поз. 58 | W8430025 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 10 | Купить | |
| Поз. 59 | W8431302 | SOCKET CONTAC | 0,5-1,3 | Кол-во: 34 | Купить |
