GUARD · Схема 1: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

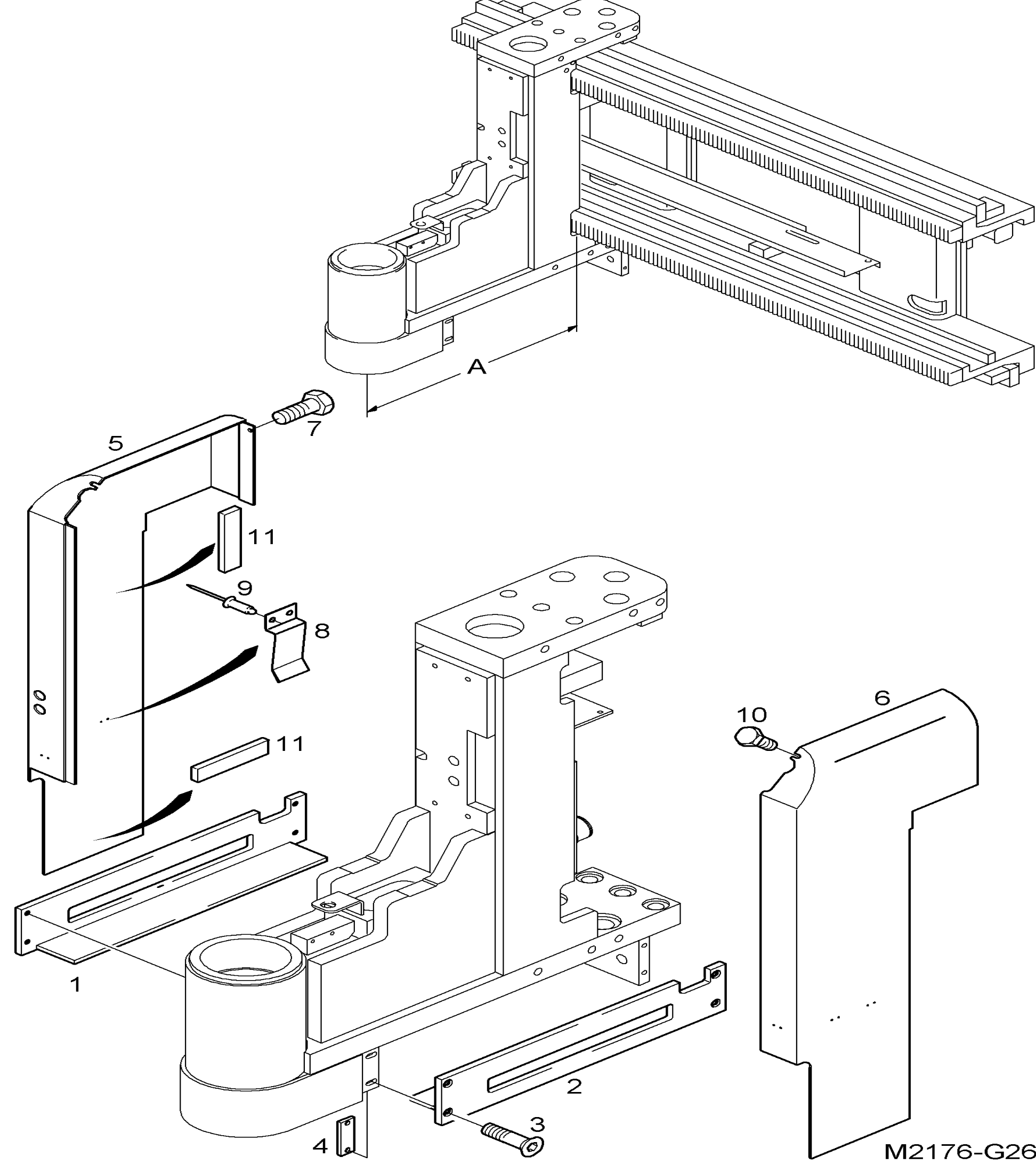

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8274307 | GUARD | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8274437 | GUARD | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8001365 | COUNTERSUNK SCREW | - | Кол-во: 8 | Купить | |
| Поз. 4 | W8273309 | PLATE | - | Кол-во: 2 | Купить | |
| Поз. 5 | W8705907 | COVERING | - | Кол-во: 1 | Купить | |
| Поз. 6 | W8705908 | COVERING | - | Кол-во: 1 | Купить | |
| Поз. 7 | W8004629 | HEXAGON BOLT | - | Кол-во: 1 | Купить | |
| Поз. 8 | W8279234 | PLATE SPRING | - | Кол-во: 6 | Купить | |
| Поз. 9 | W8003811 | RIVET | - | Кол-во: 12 | Купить | |
| Поз. 10 | W8004637 | HEXAGON BOLT | - | Кол-во: 1 | Купить | |
| Поз. 11 | W8034157 | RUBBER | 20x4 L=150mm | Кол-во: 4 | Купить |
