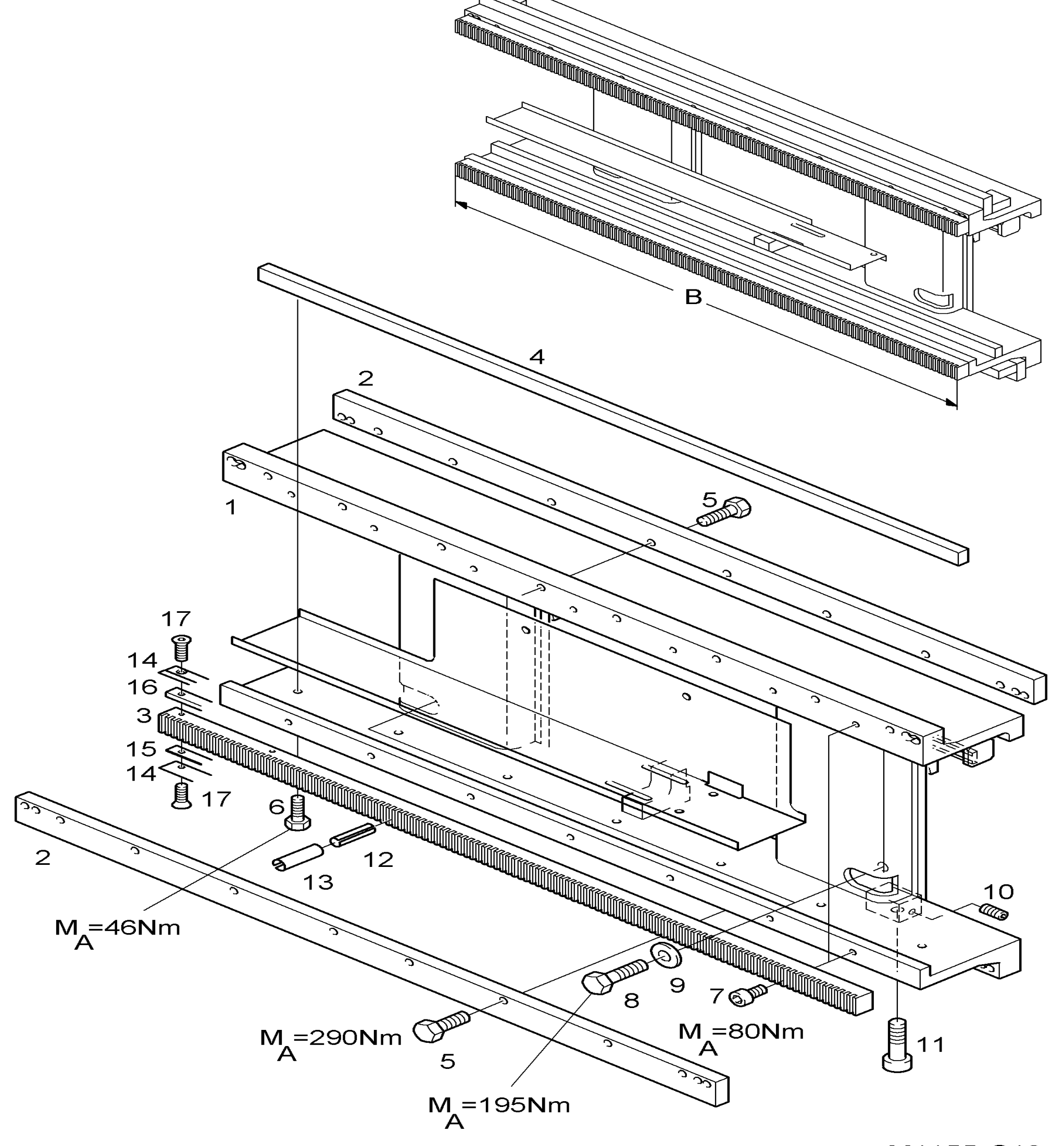

SUPPORT · Схема 1: детали Linde K

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← SUPPORT-PART I

Следующая деталь

SUPPORT · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. 1	W8388825	SUPPORT	Кол-во: 1	Купить
	Поз. 2	W8272822	BEILAGE	Кол-во: 2	Купить
	Поз. 3	W8425211	ZAHNSTANGE	Кол-во: 2	Купить
	Поз. 4	W8272447	RAIL	Кол-во: 1	Купить
	Поз. 5	W8413089	HEXAGON BOLT	Кол-во: 16	Купить
	Поз. 6	W8004805	HEXAGON BOLT	Кол-во: 5	Купить
	Поз. 7	W8424638	CHEESE-HEAD SCREW	Кол-во: 12	Купить
	Поз. 8	W8004545	HEXAGON BOLT	Кол-во: 2	Купить
	Поз. 9	W8002161	WASHER	Кол-во: 2	Купить
	Поз. 10	W8004319	STUD	Кол-во: 2	Купить
	Поз. 11	W8418247	CHEESE-HEAD SCREW	Кол-во: 2	Купить
	Поз. 12	W8005669	PIN	Кол-во: 2	Купить
	Поз. 13	W8411510	PIN	Кол-во: 2	Купить
