W8433994 · CONTROL: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

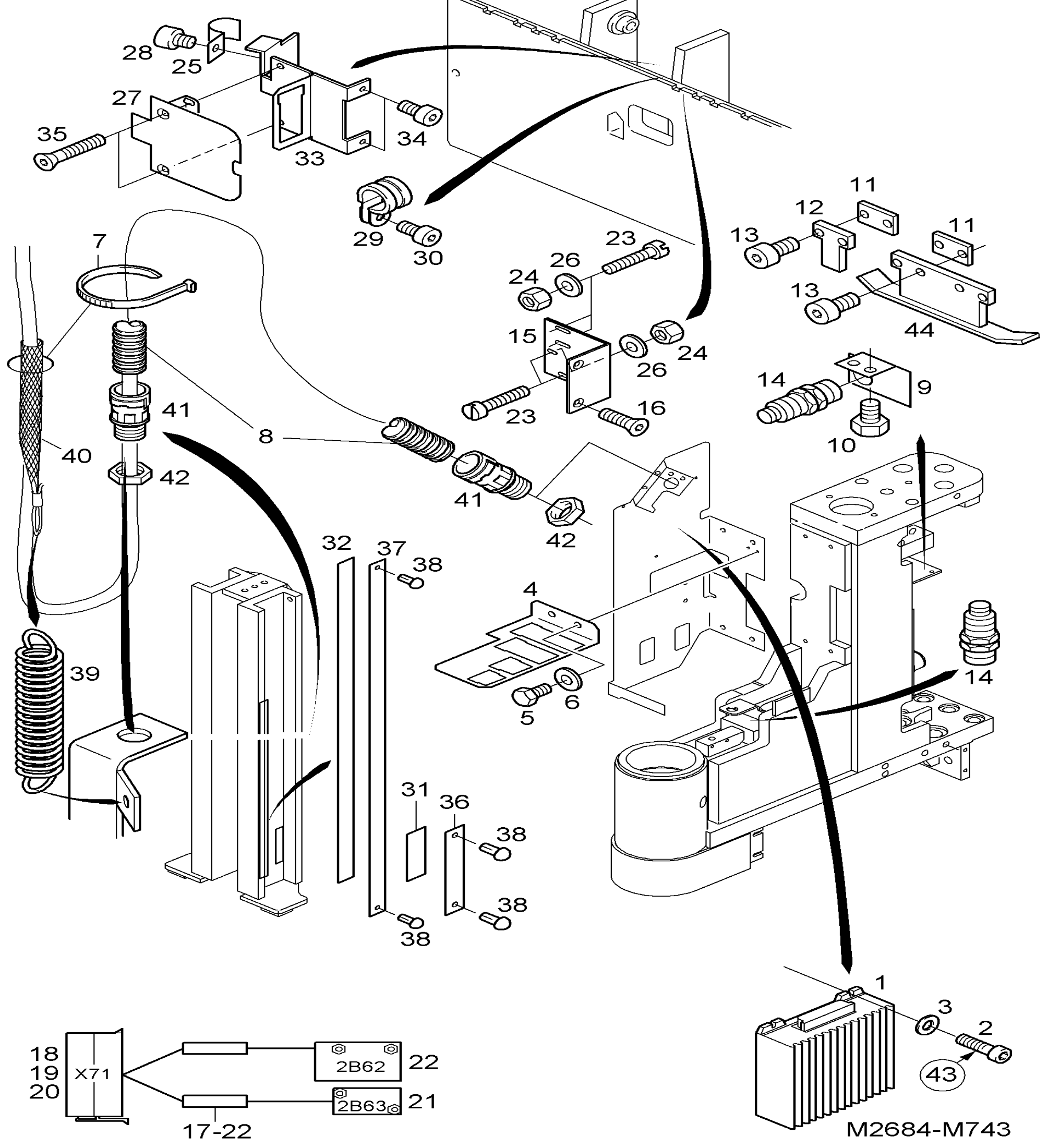

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8433994 | CONTROL | LAS | Кол-во: 1 | Купить | |
| Поз. 1 | W8435787 | CONTROL | LAS AT | Кол-во: 1 | Купить | |
| Поз. 2 | W8410376 | CHEESE-HEAD SCREW | - | Кол-во: 3 | Купить | |
| Поз. 3 | W8665000 | WASHER | - | Кол-во: 3 | Купить | |
| Поз. 4 | W8273678 | ANGLE PLATE | - | Кол-во: 1 | Купить | |
| Поз. 5 | W8004601 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 6 | W8002013 | WASHER | - | Кол-во: 2 | Купить | |
| Поз. 7 | W8017133 | ELECTRICAL TAPE | 390x4,7 | Кол-во: 1 | Купить | |
| Поз. 8 | W8037347 | PROTECTIVE HOSE | LAENGE NACH BEDARF | Кол-во: 1 | Купить | |
| Поз. 9 | W8273712 | BENT PART | - | Кол-во: 1 | Купить | |
| Поз. 10 | W8004637 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 11 | W8236234 | PLATE | - | Кол-во: 4 | Купить | |
| Поз. 12 | W8273037 | PLATE | - | Кол-во: 2 | Купить | |
| Поз. 13 | W8003997 | CHEESE-HEAD SCREW | - | Кол-во: 8 | Купить | |
| Поз. 14 | W8409476 | PROXIMITY SWITCH | - | Кол-во: 2 | Купить | |
| Поз. 15 | W8281822 | BENT PART | - | Кол-во: 1 | Купить | |
| Поз. 16 | W8002166 | COUNTERSUNK SCREW | - | Кол-во: 2 | Купить | |
| Поз. 17-22 | W8715862 | KABELBAUM | - | Кол-во: 1 | Купить | |
| Поз. 18 | W8405567 | CONTACT SOCKET | 18-PIN | Кол-во: 1 | Купить | |
| Поз. 19 | W8405793 | CONTACT PIN | 0,2-0,5 | Кол-во: 3 | Купить | |
| Поз. 20 | W8403726 | CONTACT PIN | 0,5-1,0 | Кол-во: 2 | Купить | |
| Поз. 21 | W8408940 | SOLENOID SWITCH | - | Кол-во: 1 | Купить | |
| Поз. 22 | W8433885 | SENSOR | - | Кол-во: 1 | Купить | |
| Поз. 23 | W8421247 | CHEESE-HEAD SCREW | - | Кол-во: 4 | Купить | |
| Поз. 24 | W8004953 | HEXAGON NUT | - | Кол-во: 4 | Купить | |
| Поз. 25 | W8015221 | CLAMP | - | Кол-во: 1 | Купить | |
| Поз. 26 | W8002001 | WASHER | - | Кол-во: 4 | Купить | |
| Поз. 27 | W8394762 | COVER, COMPL. | - | Кол-во: 1 | Купить | |
| Поз. 28 | W8417765 | CHEESE-HEAD SCREW | - | Кол-во: 1 | Купить | |
| Поз. 29 | W8015277 | PIPE CLAMP | RSGU 1.08/09 | Кол-во: 1 | Купить | |
| Поз. 30 | W8003962 | CHEESE-HEAD SCREW | - | Кол-во: 1 | Купить |
