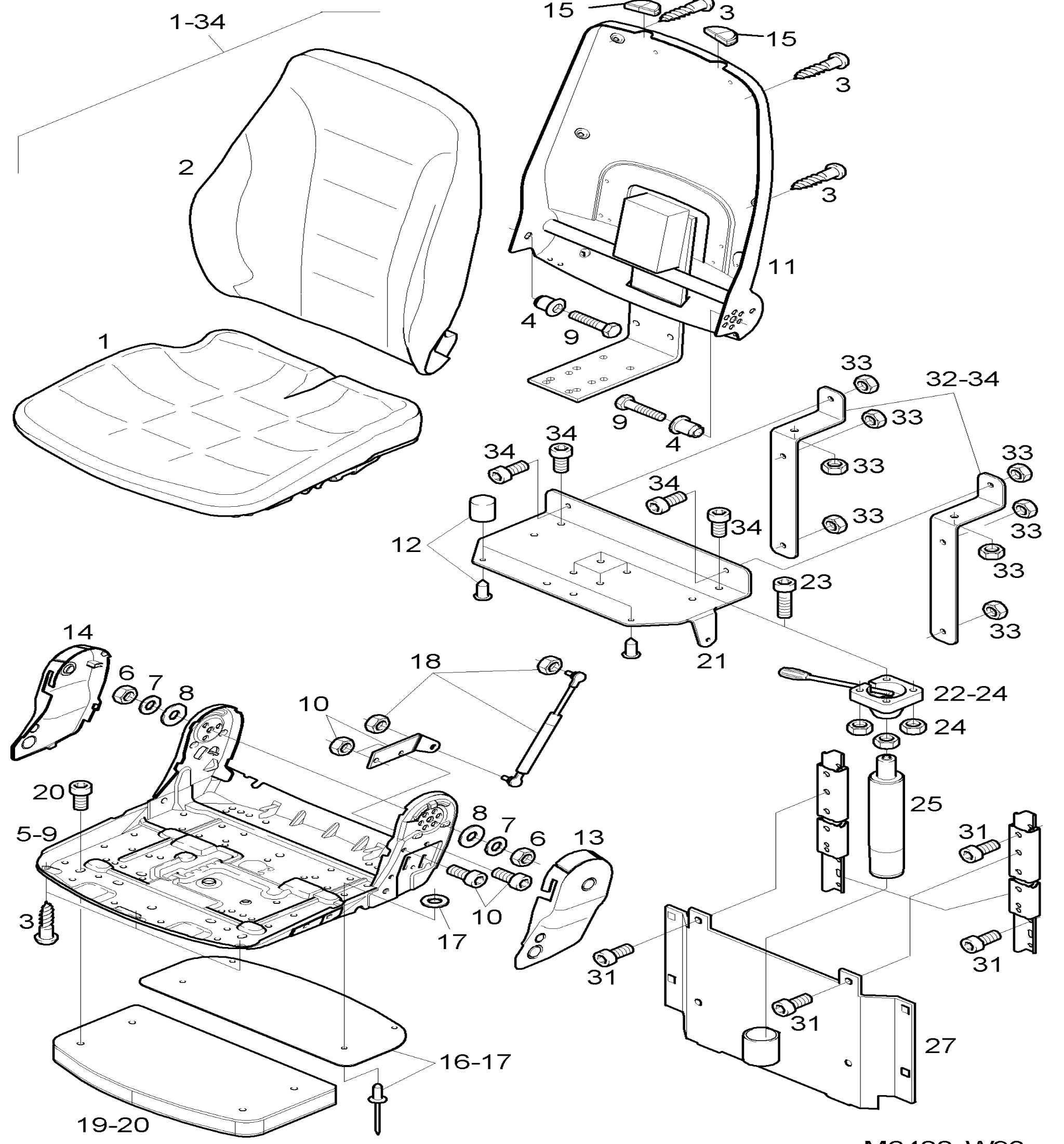

DRIVERS SEAT, COMPL.: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице
Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1-34 | W8432815 | DRIVERS SEAT, COMPL. | - | Кол-во: 1 | Купить | |
| Поз. 1 | W8424727 | SEAT PAD | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8424728 | BACK REST | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8412517 | OVAL HEAD SCREW | M5x16-10.09 | Кол-во: 9 | Купить | |
| Поз. 4 | W8424729 | BUSHING | - | Кол-во: 2 | Купить | |
| Поз. 5-9 | W8424730 | SEAT PLATE | - | Кол-во: 1 | Купить | |
| Поз. 6 | W8004989 | HEXAGON NUT | - | Кол-во: 6 | Купить | |
| Поз. 7 | W8002770 | WASHER | - | Кол-во: 4 | Купить | |
| Поз. 8 | W8006369 | WASHER | - | Кол-во: 2 | Купить | |
| Поз. 9 | W8004753 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 10 | W8424734 | STRAP | - | Кол-во: 1 | Купить | |
| Поз. 11 | W8424731 | RUECKENTEIL | - | Кол-во: 1 | Купить | |
| Поз. 12 | W8424732 | BUFFER | - | Кол-во: 1 | Купить | |
| Поз. 13 | W8424735 | COVER | - | Кол-во: 1 | Купить | |
| Поз. 14 | W8424736 | COVER | - | Кол-во: 1 | Купить | |
| Поз. 15 | W8424737 | COVER | - | Кол-во: 2 | Купить | |
| Поз. 16-17 | W8424738 | COVER | - | Кол-во: 1 | Купить | |
| Поз. 17 | W8006367 | WASHER | - | Кол-во: 4 | Купить | |
| Поз. 18 | W8424733 | GAS STRUT | - | Кол-во: 1 | Купить | |
| Поз. 19-20 | W8424739 | REST | - | Кол-во: 1 | Купить | |
| Поз. 20 | W8004053 | CHEESE-HEAD SCREW | - | Кол-во: 4 | Купить | |
| Поз. 21 | W8424740 | SUPPORT | - | Кол-во: 1 | Купить | |
| Поз. 22-24 | W8424741 | ADJUSTING LEVER | - | Кол-во: 1 | Купить | |
| Поз. 23 | W8004093 | CHEESE-HEAD SCREW | - | Кол-во: 4 | Купить | |
| Поз. 24 | W8004989 | HEXAGON NUT | - | Кол-во: 4 | Купить | |
| Поз. 25 | W8424742 | GAS STRUT | - | Кол-во: 1 | Купить | |
| Поз. 26 | W8424743 | ADJUSTING RAIL | - | Кол-во: 1 | Купить | |
| Поз. 27 | W8286138 | BENT PART | - | Кол-во: 1 | Купить | |
| Поз. 31 | W8004061 | CHEESE-HEAD SCREW | - | Кол-во: 8 | Купить | |
| Поз. 32-34 | W8424746 | STRAP | - | Кол-во: 1 | Купить |
