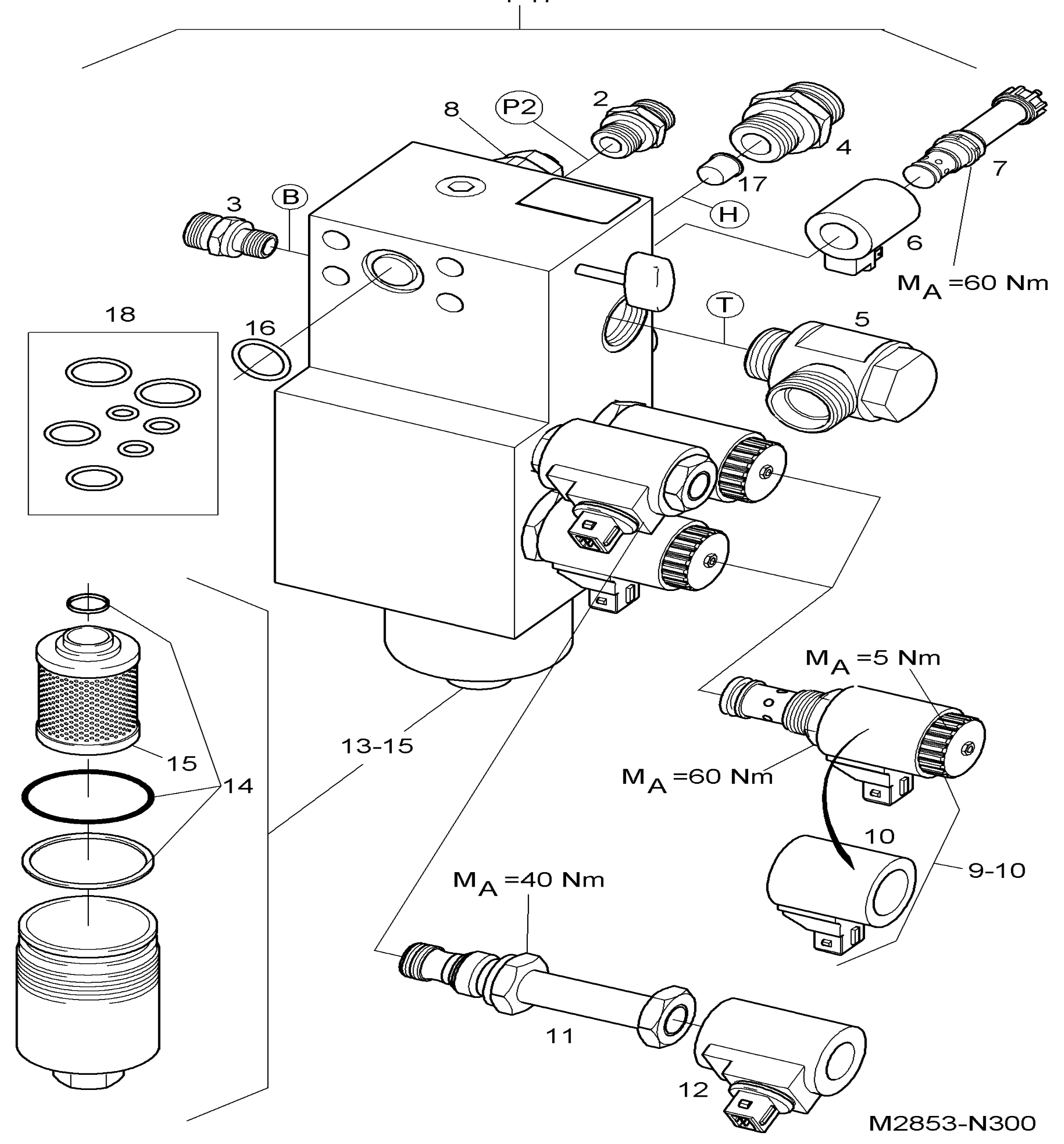

W8431755 · VALVE BANK: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице
Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1-17 | W8431755 | VALVE BANK | - | Кол-во: 1 | Купить | |
| Поз. 1-17 | W8437048 | VALVE BANK | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8017709 | THREADED PIPE | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8017706 | THREADED PIPE | - | Кол-во: 1 | Купить | |
| Поз. 4 | W8017757 | THREADED PIPE | - | Кол-во: 1 | Купить | |
| Поз. 5 | W8430674 | UNION | - | Кол-во: 1 | Купить | |
| Поз. 6 | W8435646 | MAGNETIC PLATE | - | Кол-во: 1 | Купить | |
| Поз. 7 | W8437054 | VALVE | - | Кол-во: 1 | Купить | |
| Поз. 8 | W8425733 | RELIEF VALVE | - | Кол-во: 1 | Купить | |
| Поз. 9-10 | W8437055 | CHECK VALVE | - | Кол-во: 2 | Купить | |
| Поз. 10 | W8437060 | MAGNETIC PLATE | - | Кол-во: 2 | Купить | |
| Поз. 11 | W8437056 | CHECK VALVE | - | Кол-во: 1 | Купить | |
| Поз. 12 | W8437058 | MAGNETIC PLATE | - | Кол-во: 1 | Купить | |
| Поз. 13-15 | W8437057 | FILTER CARTRIDGE | SET | Кол-во: 1 | Купить | |
| Поз. 14 | W8437150 | SEAL KIT | - | Кол-во: 1 | Купить | |
| Поз. 15 | W8437166 | FILTER CARTRIDGE | - | Кол-во: 1 | Купить | |
| Поз. 16 | W8437059 | MAGNETIC PLATE | - | Кол-во: 1 | Купить | |
| Поз. 17 | W8425734 | FILTER CARTRIDGE | - | Кол-во: 1 | Купить | |
| Поз. 18 | W8437061 | SEAL KIT | - | Кол-во: 1 | Купить |
