CONTROL CURRENT CABLE: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

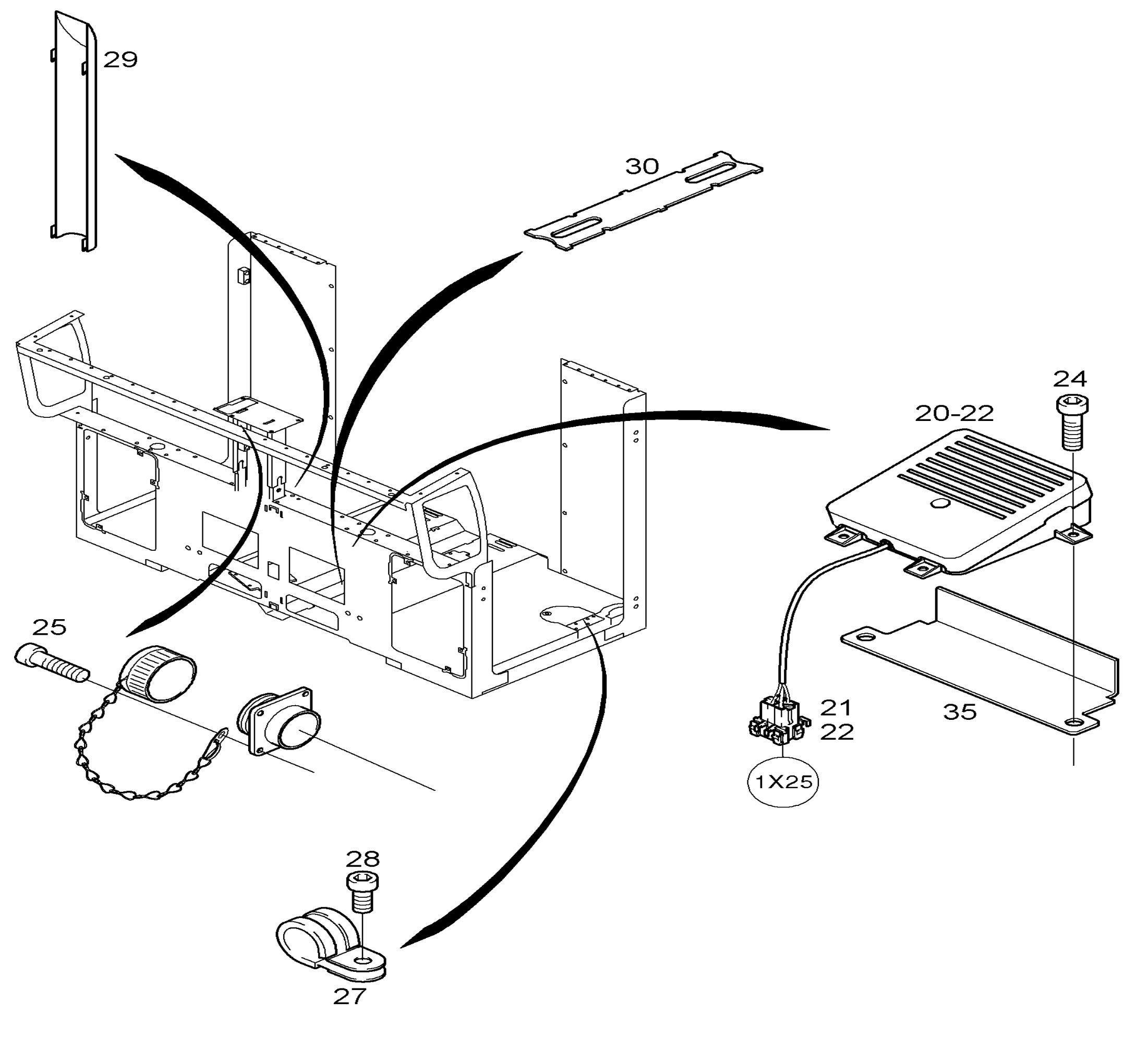

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1-13 | W8709736 | CONTROL CURRENT CABLE | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8405567 | CONTACT SOCKET | 18-PIN | Кол-во: 1 | Купить | |
| Поз. 3 | W8403733 | CONTACT SOCKET | 10-PIN | Кол-во: 1 | Купить | |
| Поз. 4 | W8403726 | CONTACT PIN | 0,5-1,0 | Кол-во: 32 | Купить | |
| Поз. 5 | W8407537 | CONTACT PIN | 0,2-0,5 | Кол-во: 2 | Купить | |
| Поз. 5 | W8407538 | CONTACT PIN | 0,5-1,0 | Кол-во: 27 | Купить | |
| Поз. 6 | W8406249 | AUFNAHMEGEHAEUSE | 42-PIN | Кол-во: 1 | Купить | |
| Поз. 7 | W8403735 | HOUSING | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 8 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 3 | Купить | |
| Поз. 9 | W8408823 | AUFNAHMEGEHAEUSE | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 10 | W8408825 | CAP | - | Кол-во: 1 | Купить | |
| Поз. 11 | W8408827 | SOCKET CONTAC | 0,2-0,56 | Кол-во: 4 | Купить | |
| Поз. 12 | W8403730 | CONTACT SOCKET | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 13 | W8405793 | CONTACT PIN | 0,2-0,5 | Кол-во: 3 | Купить | |
| Поз. 14-19 | W8712098 | KABELBAUM | - | Кол-во: 1 | Купить | |
| Поз. 15 | W8403733 | CONTACT SOCKET | 10-PIN | Кол-во: 1 | Купить | |
| Поз. 16 | W8403726 | CONTACT PIN | 0,5-1,0 | Кол-во: 11 | Купить | |
| Поз. 17 | W8403730 | CONTACT SOCKET | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 18 | W8400341 | HOUSING | 6-PIN | Кол-во: 2 | Купить | |
| Поз. 19 | W8407279 | TERMINAL | 0,5-1,0 | Кол-во: 4 | Купить | |
| Поз. 20-22 | W8433814 | FOOT SWITCH | - | Кол-во: 1 | Купить | |
| Поз. 21 | W8403735 | HOUSING | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 22 | W8409690 | CONNECTOR | 2,8/0,2-0,5 | Кол-во: 3 | Купить | |
| Поз. 24 | W8003997 | CHEESE-HEAD SCREW | - | Кол-во: 4 | Купить | |
| Поз. 25 | W8423420 | CHEESE-HEAD SCREW | - | Кол-во: 2 | Купить | |
| Поз. 27 | W8015276 | PIPE CLAMP | - | Кол-во: 2 | Купить | |
| Поз. 28 | W8423420 | CHEESE-HEAD SCREW | - | Кол-во: 2 | Купить | |
| Поз. 29 | W8712611 | HOOD | - | Кол-во: 1 | Купить | |
| Поз. 30 | W8286013 | COVER | - | Кол-во: 1 | Купить | |
| Поз. 31-34 | W8712117 | KABELBAUM | COLD STORAGE | Кол-во: 1 | Купить | |
| Поз. 32 | W8403738 | HOUSING | 10-PIN | Кол-во: 1 | Купить | |
| Поз. 33 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 6 | Купить | |
| Поз. 34 | W8412272 | SOCKET | GR | Кол-во: 1 | Купить | |
| Поз. 35 | W8290938 | HOLDER | - | Кол-во: 1 | Купить |
