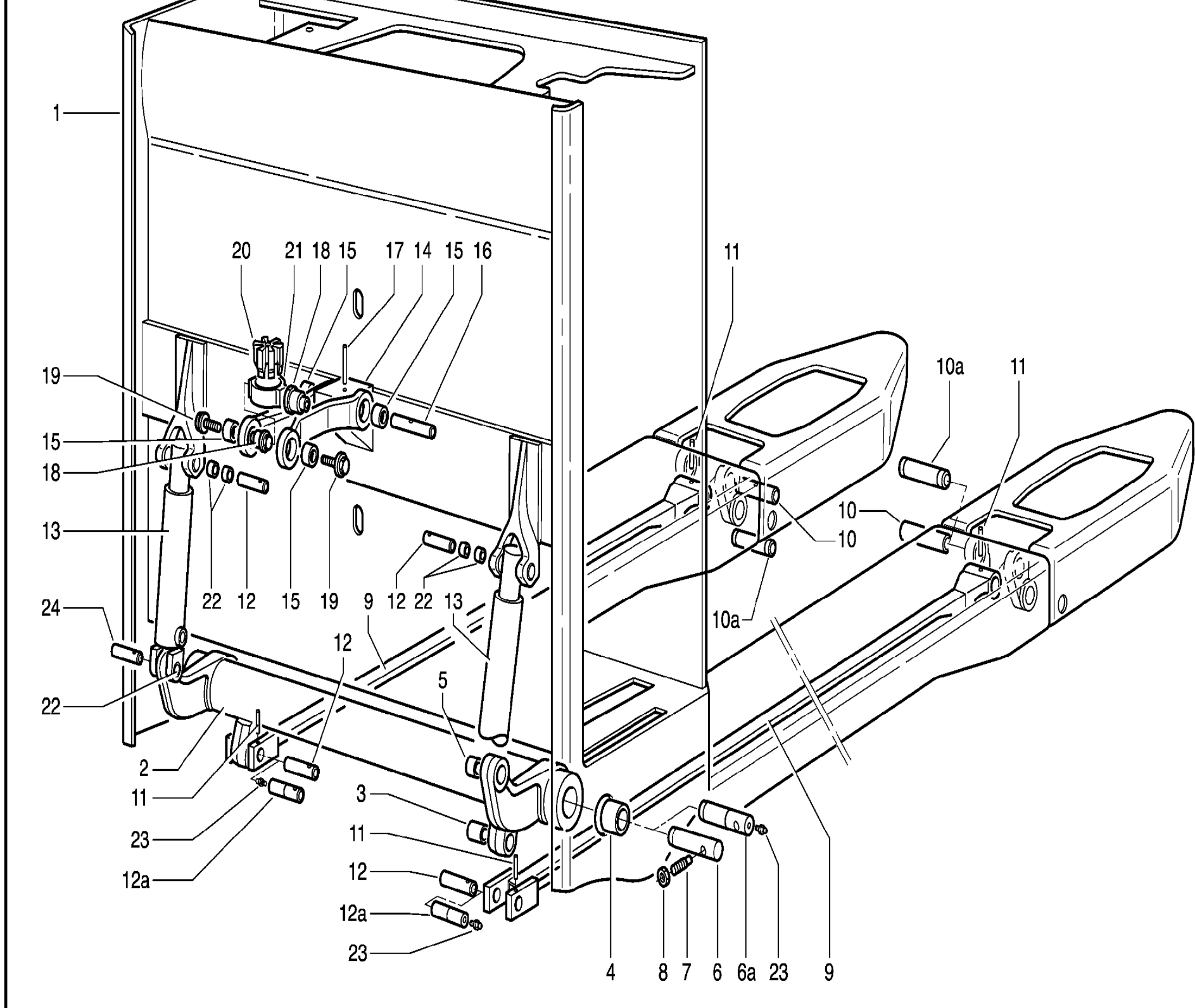

360.850.19.98 · carriage fork assy. · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 360.850.21.14 · carriage fork assy. · Схема 5

Следующая деталь

360.850.19.98 · carriage fork assy. · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.850.19.98	carriage fork assy.	52X95 2PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.19.99	carriage fork assy.	52X100 2PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.02	carriage fork assy.	52X115 2PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.03	carriage fork assy.	56X95 2PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.04	carriage fork assy.	56X100 2PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.05	carriage fork assy.	56X115 2PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.07	carriage fork assy.	68X95 2PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.08	carriage fork assy.	68X100 2PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.09	carriage fork assy.	68X115 2PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.10	carriage fork assy.	52X95 3PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.11	carriage fork assy.	52X100 3PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.12	carriage fork assy.	52X115 3PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.13	carriage fork assy.	56X95 3PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.14	carriage fork assy.	56X100 3PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.15	carriage fork assy.	56X115 3PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.16	carriage fork assy.	68X95 3PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.17	carriage fork assy.	68X100 3PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 1	360.850.18.18	carriage fork assy.	68X115 3PZS SIDE EXIT	Кол-во: 1	Купить
	Поз. 2	360.850.05.15	shaft lift assy.	POS.2->5 L=52	Кол-во: 1	Купить
	Поз. 2	360.850.05.20	shaft lift assy.	POS.2->5 L=56	Кол-во: 1	Купить
	Поз. 2	360.850.05.25	shaft lift assy. 680	POS.2->5 L=68	Кол-во: 1	Купить
	Поз. 3	000.923.02.15	bearing bush	-	Кол-во: 2	Купить
	Поз. 4	000.923.02.19	bearing bush	-	Кол-во: 2	Купить
	Поз. 5	000.923.02.38	bearing bush	-	Кол-во: 2	Купить
	Поз. 6	000.912.21.09	bolt	-	Кол-во: 2	Купить
	Поз. 6	003.912.20.28	bolt	-	Кол-во: 2	Купить
	Поз. 6a	003.912.20.08	bolt	GREASABLE EXECUTION	Кол-во: 2	Купить
	Поз. 6a	003.912.20.19	bolt tablier/levier renvoi	GREASABLE EXECUTION	Кол-во: 2	Купить
	Поз. 7	9.135.358.300	threaded pin M12X35 22H A2C	-	Кол-во: 2	Купить
	Поз. 8	9.208.281.140	nut hexagon M12 6 A2C	-	Кол-во: 2	Купить
	Поз. 9	360.850.06.05	connecting rod assy.	LG=95 BAT.160->240AH	Кол-во: 2	Купить
	Поз. 9	360.850.06.15	connecting rod assy.	LG=100 BAT.160->240AH	Кол-во: 2	Купить
	Поз. 9	360.850.06.25	connecting rod assy.	LG=115 BAT.160->240AH	Кол-во: 2	Купить
	Поз. 9	141.850.06.17	connecting rod assy.	LG=95 BAT.270->360AH	Кол-во: 2	Купить
	Поз. 9	140.850.06.47	connecting rod assy.	LG=100 BAT.270->360AH	Кол-во: 2	Купить
	Поз. 9	141.850.06.20	connecting rod assy.	LG=115 BAT.270->360AH	Кол-во: 2	Купить
	Поз. 10	000.912.21.03	bolt	-	Кол-во: 2	Купить
	Поз. 10	003.912.20.27	bolt	-	Кол-во: 2	Купить
	Поз. 10a	000.912.22.09	bolt 95x20 (CHAPE/BARRE) GRAISSE	GREASABLE EXECUTION	Кол-во: 2	Купить
	Поз. 10a	000.912.20.31	bolt chape/barre graissé	GREASABLE EXECUTION	Кол-во: 2	Купить
	Поз. 11	9.380.627.317	pin spring slotted 6X28 DACROMET	-	Кол-во: 4	Купить
	Поз. 12	000.912.21.04	bolt	-	Кол-во: 2	Купить
	Поз. 12	003.912.20.26	bolt	-	Кол-во: 2	Купить
	Поз. 12a	003.912.20.07	bolt	GREASABLE EXECUTION	Кол-во: 2	Купить
	Поз. 12a	003.912.20.20	bolt levier/barre de poussée	-	Кол-во: 2	Купить
	Поз. 13	360.440.80.00	cylinder tilt assy.	-	Кол-во: 2	Купить
	Поз. 14	360.850.06.65	connecting rod assy.	-	Кол-во: 2	Купить
	Поз. 15	000.923.02.07	bearing bush	-	Кол-во: 8	Купить
	Поз. 16	000.912.21.10	bolt	-	Кол-во: 2	Купить
	Поз. 17	9.380.627.322	pin spring slotted 6x36 DACROMET	-	Кол-во: 2	Купить
	Поз. 18	360.851.08.00	shaft	-	Кол-во: 4	Купить
	Поз. 19	9.018.347.236	hexagon screw M10X20-10.9-RIPP	-	Кол-во: 4	Купить
	Поз. 20	7.9149.90.713	grommet cable	-	Кол-во: 1	Купить
	Поз. 21	360.851.05.20	support	-	Кол-во: 1	Купить
	Поз. 22	000.923.02.13	bearing bush	-	Кол-во: 8	Купить
	Поз. 23	9.607.021.060	nipple lubrication	-	Кол-во: 4	Купить
	Поз. 24	000.912.20.29	bolt	=>|W4X360P02612	Кол-во: 2	Купить
	Поз. 24	000.912.20.29	bolt	=>|W4X360P06311	Кол-во: 2	Купить
	Поз. 24	003.912.20.25	bolt	W4X360P02613|=>	Кол-во: 2	Купить
	Поз. 24	003.912.20.18	bolt vérin/levier	W4X360P06312|=> GREASABLE EXECUTION	Кол-во: 2	Купить
