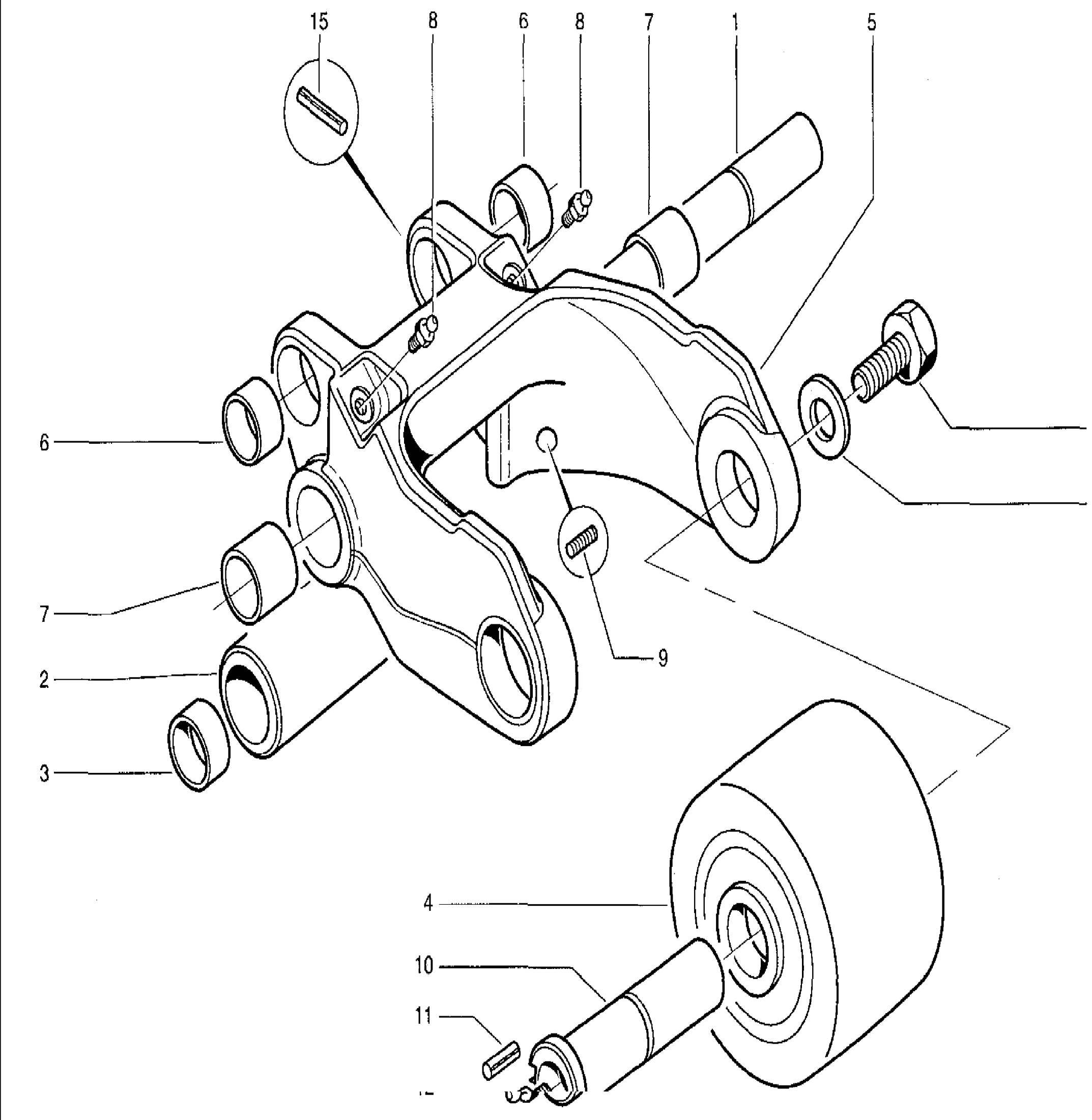

360.000.73.06 · wheels · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 379.260.05.01 · wheel drive assy. · Схема 4

Следующая деталь

360.000.73.06 · wheels · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.000.73.06	wheels	POS.1->15	Кол-во: 2	Купить
	Поз. 1	000.912.22.08	bolt	-	Кол-во: 2	Купить
	Поз. 1	000.912.20.30	bolt chape/tablier	-	Кол-во: 2	Купить
	Поз. 2	003.990.38.00	Roller BAGUE	-	Кол-во: 2	Купить
	Поз. 3	000.923.02.04	bearing bush	-	Кол-во: 4	Купить
	Поз. 4	000.990.35.32	roller assy.	-	Кол-во: 2	Купить
	Поз. 5	360.850.11.06	load castor assy.	-	Кол-во: 2	Купить
	Поз. 6	000.923.02.13	bearing bush	-	Кол-во: 4	Купить
	Поз. 7	000.923.02.38	bearing bush	-	Кол-во: 4	Купить
	Поз. 8	9.607.021.060	nipple lubrication	-	Кол-во: 4	Купить
	Поз. 9	9.134.353.090	threaded pin M5X5 45H-A2C	-	Кол-во: 4	Купить
	Поз. 9	9.134.350.090	threaded pin M5X5 45H-A2C F.F.TUFLOK	-	Кол-во: 4	Купить
	Поз. 10	003.912.02.06	bolt	-	Кол-во: 2	Купить
	Поз. 11	9.380.627.207	pin spring slotted 4X12 DACROME	-	Кол-во: 2	Купить
	Поз. 12	9.607.021.060	nipple lubrication	-	Кол-во: 2	Купить
	Поз. 13	9.008.311.293	hexagon screw M12X20 8.8 A2C	-	Кол-во: 2	Купить
	Поз. 14	9.291.003.022	washer 13X24X2,5 A2C	-	Кол-во: 2	Купить
	Поз. 15	9.380.627.322	pin spring slotted 6x36 DACROMET	-	Кол-во: 2	Купить
