003.976.11.02 · traction motor · Схема 2: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 003.976.11.02 · traction motor · Схема 1

Следующая деталь

traction motor · Схема 1 →

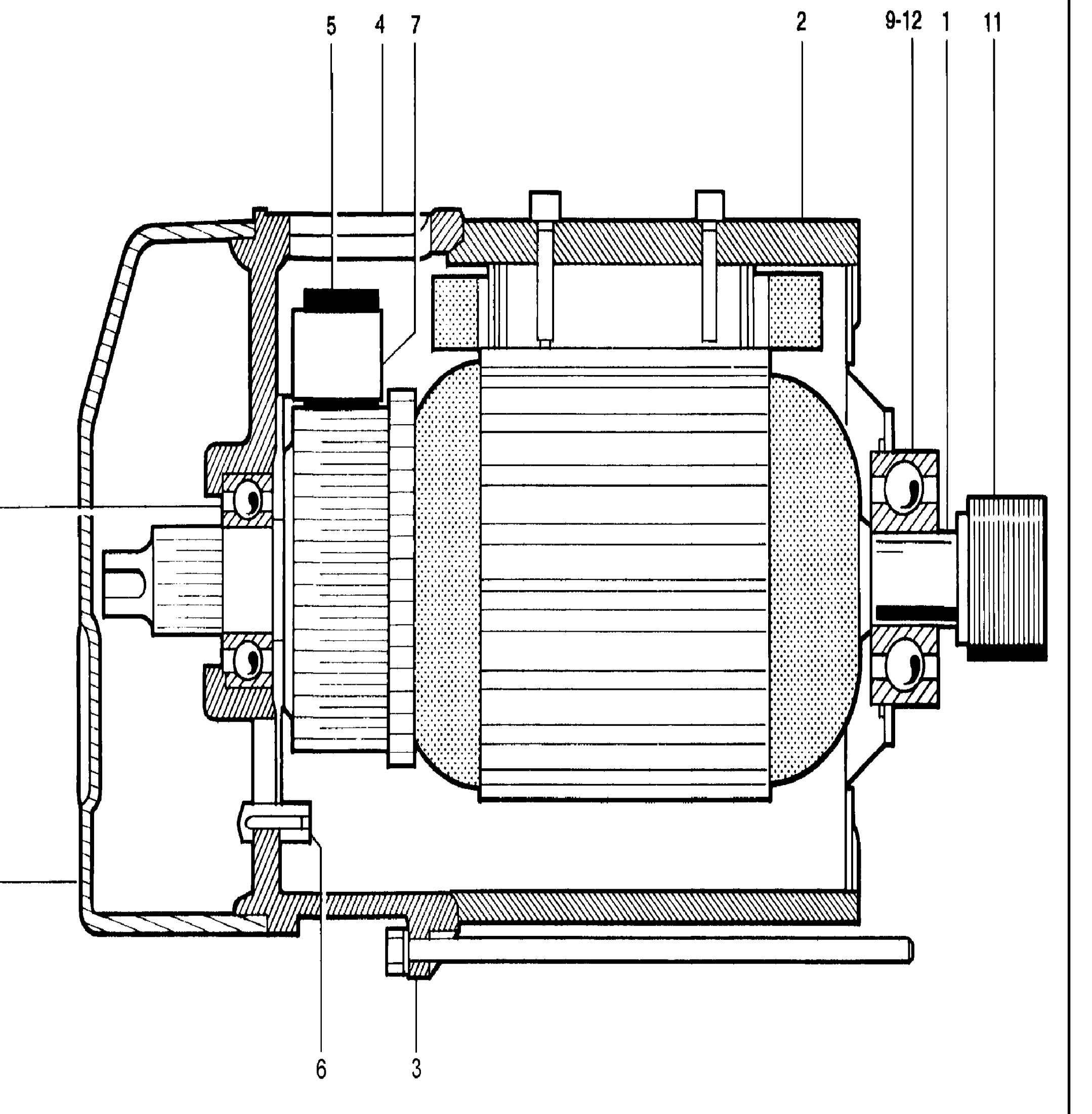

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. —	003.976.11.02	traction motor	POS.1->12 UNTIL SERIE 09/97	Кол-во: 1	Купить
	Поз. —	003.976.81.02	exchange traction motor	POS.1->12 UNTIL SERIE 09/97	Кол-во: 1	Купить
	Поз. —	003.976.11.17	traction motor	POS.1->12 AS FROM SERIE 10/97	Кол-во: 1	Купить
	Поз. —	003.976.11.31	traction motor	POS.1->12	Кол-во: 1	Купить
	Поз. —	003.976.81.17	exchange traction motor	POS.1->12 AS FROM SERIE 10/97	Кол-во: 1	Купить
	Поз. 1	379.357.10.00	rotor	-	Кол-во: 1	Купить
	Поз. 2	379.357.03.00	stand	-	Кол-во: 1	Купить
	Поз. 3	360.357.05.07	shield bearing	-	Кол-во: 1	Купить
	Поз. 4	379.357.26.00	covering tape	-	Кол-во: 1	Купить
	Поз. 5	003.971.81.01	brush carbon	-	Кол-во: 4	Купить
	Поз. 6	379.357.45.00	bridge connecting	POS.6-7	Кол-во: 1	Купить
	Поз. 6	360.357.45.04	bridge connecting	-	Кол-во: 1	Купить
	Поз. 8	9.503.092.668	ballbearing grooved	-	Кол-во: 1	Купить
	Поз. 9	9.503.003.550	ballbearing grooved	-	Кол-во: 1	Купить
	Поз. 10	360.357.25.00	bearing cover	-	Кол-во: 1	Купить
	Поз. 11	360.357.07.01	wheel fan	-	Кол-во: 1	Купить
	Поз. 12	360.350.90.00	repair kit assy.	-	Кол-во: 1	Купить
