hexagon screw M6X35 8.8 A2C · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 309.540.60.61 · tiller assy. 360

Следующая деталь

hexagon screw M6X35 8.8 A2C · Схема 2 →

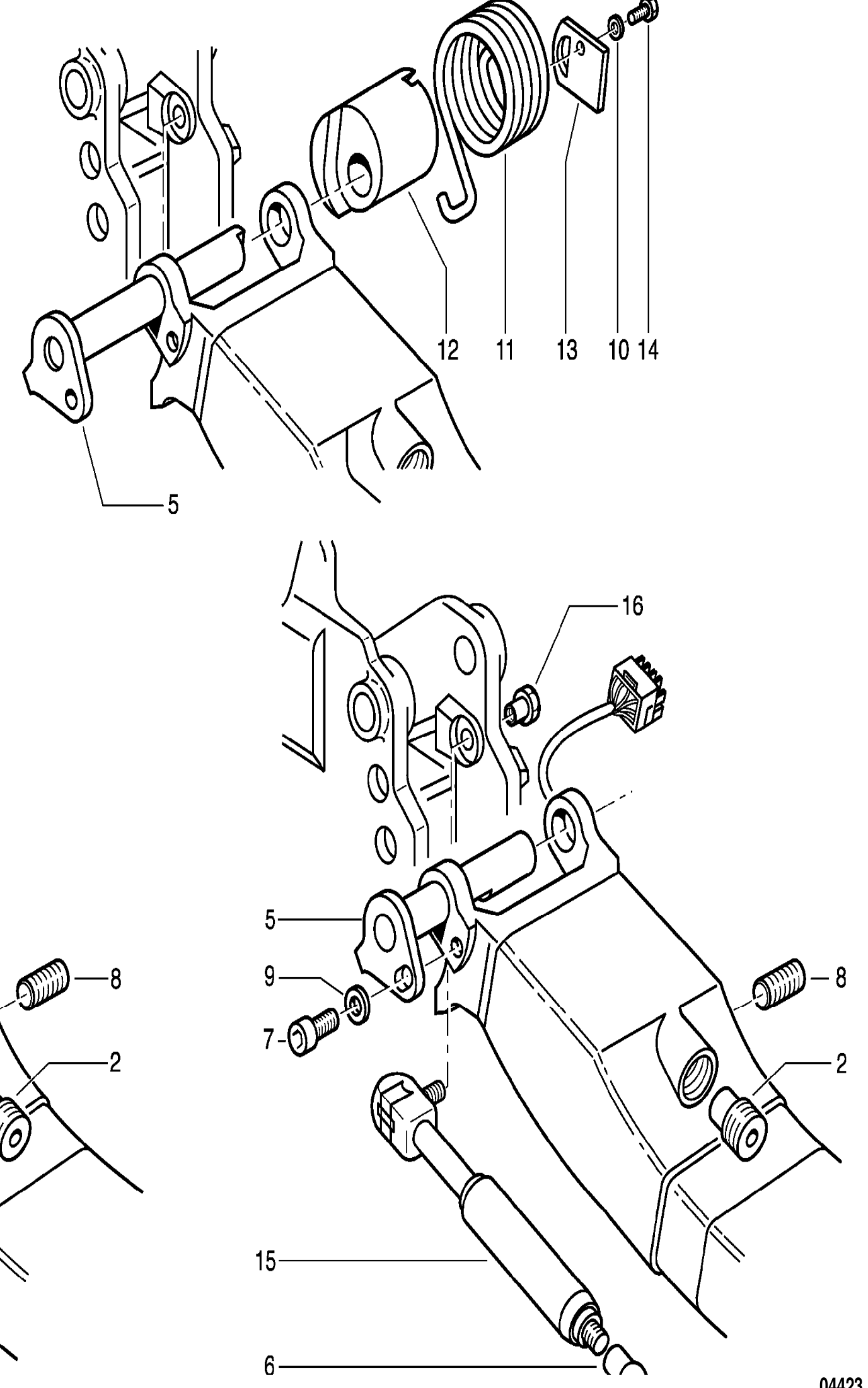

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	9.008.311.138	hexagon screw M6X35 8.8 A2C	=>|W4X360M07371	Кол-во: 1	Купить
	Поз. 2	000.903.71.16	threaded pin	-	Кол-во: 1	Купить
	Поз. 3	000.904.06.10	nut hexagon	=>|W4X360M07371	Кол-во: 1	Купить
	Поз. 4	000.965.55.47	gas spring	=>|W4X360M07371	Кол-во: 1	Купить
	Поз. 5	360.540.04.00	joint assy.	-	Кол-во: 1	Купить
	Поз. 5	360.540.04.01	joint assy.	=>|W4X360N07211 COLD STORE	Кол-во: 1	Купить
	Поз. 5	360.540.04.03	joint assy.	W4X360N07212|=> COLD STORE	Кол-во: 1	Купить
	Поз. 6	003.934.20.01	joint ball ang.	-	Кол-во: 1	Купить
	Поз. 7	9.045.316.175	socket head screw M8X12 8.8 A2C	-	Кол-во: 1	Купить
	Поз. 8	9.135.341.132	threaded pin M6X20 45H	-	Кол-во: 1	Купить
	Поз. 9	9.294.003.018	washer 8,4 X 15 X 1,6 - A2C	-	Кол-во: 1	Купить
	Поз. 10	000.914.70.21	washer 6x12x1,2-A2C	-	Кол-во: 1	Купить
	Поз. 11	003.922.32.00	spring tension	=>|W4X360N07211 COLD STORE	Кол-во: 1	Купить
	Поз. 11	003.922.32.02	spring tension	W4X360N07212|=> COLD STORE	Кол-во: 1	Купить
	Поз. 12	003.916.96.03	bush	=>|W4X360N07211 COLD STORE	Кол-во: 1	Купить
	Поз. 12	003.916.96.05	bush	W4X360N07212|=> COLD STORE	Кол-во: 1	Купить
	Поз. 13	360.547.10.00	retainer plate	COLD STORE	Кол-во: 1	Купить
	Поз. 14	9.008.311.126	hexagon screw M6x12-8.8-A2C	COLD STORE	Кол-во: 1	Купить
	Поз. 15	000.965.55.77	gas spring	W4X360M07372|=>	Кол-во: 1	Купить
	Поз. 16	000.901.03.46	fitted bolt A EPAULEMENT M8	W4X360M07372|=>	Кол-во: 1	Купить
