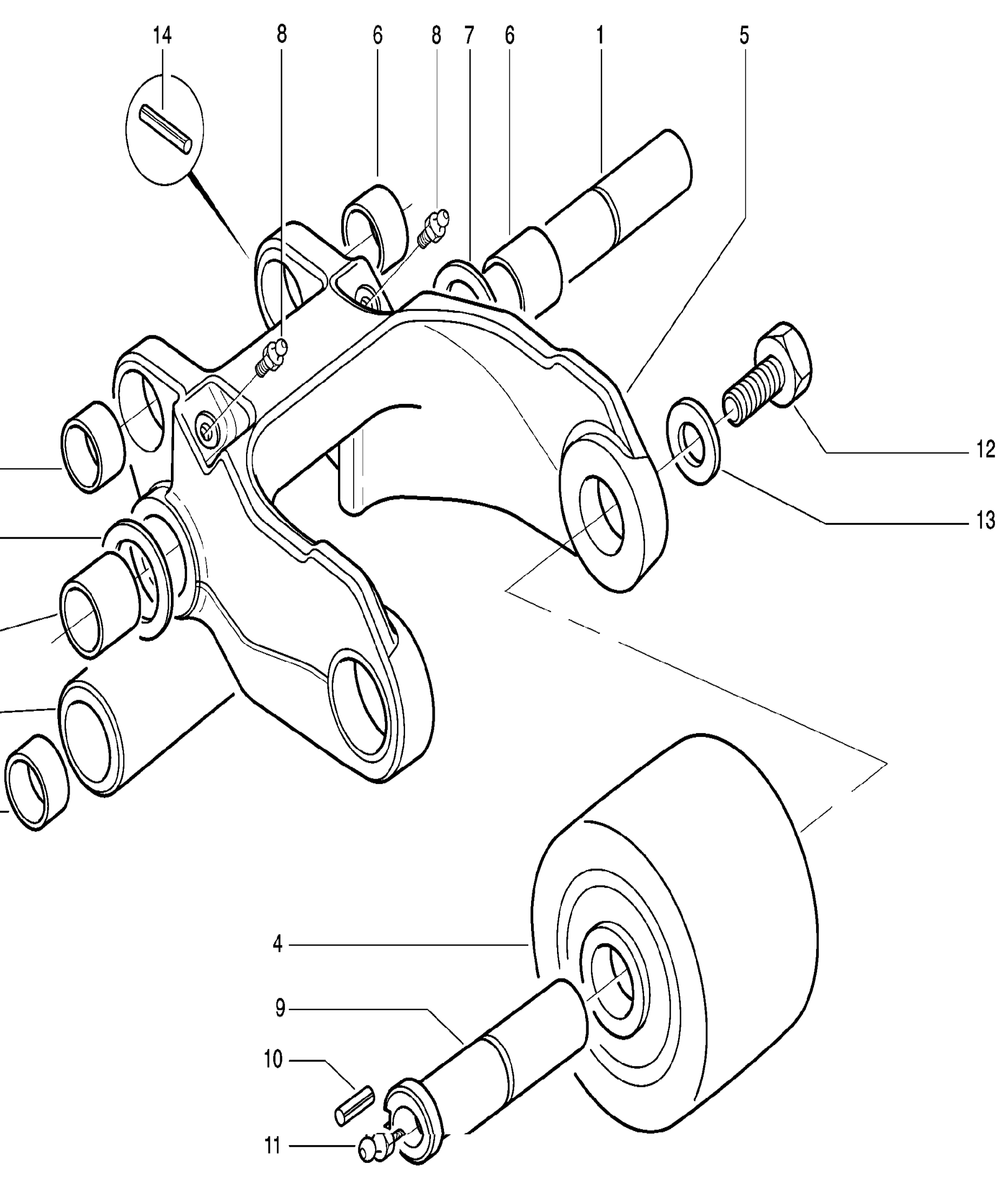

load castor assy. · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← load castor assy. BOGGIE DU · Схема 2

Следующая деталь

load castor assy. · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	131.850.11.13	load castor assy.	POS.1->14	Кол-во: 2	Купить
	Поз. 2	000.912.20.30	bolt chape/tablier	POS.2-3	Кол-во: 2	Купить
	Поз. 3	003.990.38.02	wheel & tyre assy. ARTICULATION CHAPE	-	Кол-во: 2	Купить
	Поз. 4	000.923.02.04	bearing bush	-	Кол-во: 4	Купить
	Поз. 5	000.990.35.32	roller assy.	-	Кол-во: 2	Купить
	Поз. 6	131.850.11.02	load castor assy.	REP.5-6	Кол-во: 2	Купить
	Поз. 7	000.923.02.39	bearing bush DX Ø20XØ23X25	-	Кол-во: 8	Купить
	Поз. 8	000.914.20.02	washer	-	Кол-во: 4	Купить
	Поз. 9	9.607.021.060	nipple lubrication	-	Кол-во: 4	Купить
	Поз. 10	003.912.02.06	bolt	-	Кол-во: 2	Купить
	Поз. 11	9.380.627.207	pin spring slotted 4X12 DACROME	-	Кол-во: 2	Купить
	Поз. 12	9.607.021.060	nipple lubrication	-	Кол-во: 2	Купить
	Поз. 13	9.008.311.293	hexagon screw M12X20 8.8 A2C	-	Кол-во: 2	Купить
	Поз. 14	9.380.627.322	pin spring slotted 6x36 DACROMET	-	Кол-во: 2	Купить
