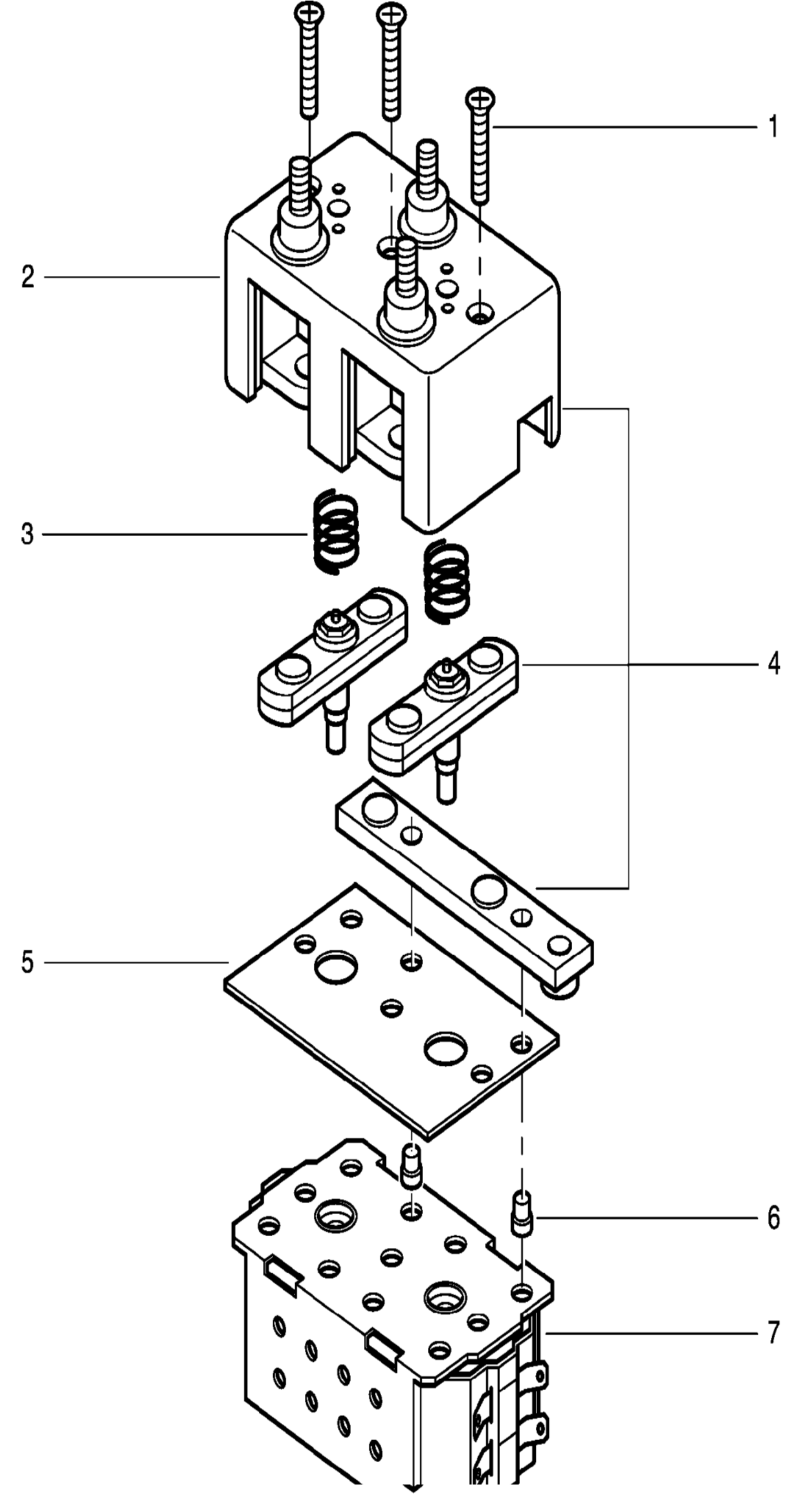

contactor · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 003.970.35.09 · contactor assy. · Схема 3

Следующая деталь

contactor · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	7.9156.92.029	contactor	POS.1->7	Кол-во: 1	Купить
	Поз. 2	7.9156.99.608	supplies	-	Кол-во: 3	Купить
	Поз. 3	000.975.50.13	cover	-	Кол-во: 1	Купить
	Поз. 4	000.922.41.00	spring tension	-	Кол-во: 2	Купить
	Поз. 5	000.978.35.07	contact set	-	Кол-во: 1	Купить
	Поз. 6	7.9156.99.657	supplies	-	Кол-во: 1	Купить
	Поз. 7	7.9163.95.026	coil	-	Кол-во: 1	Купить
