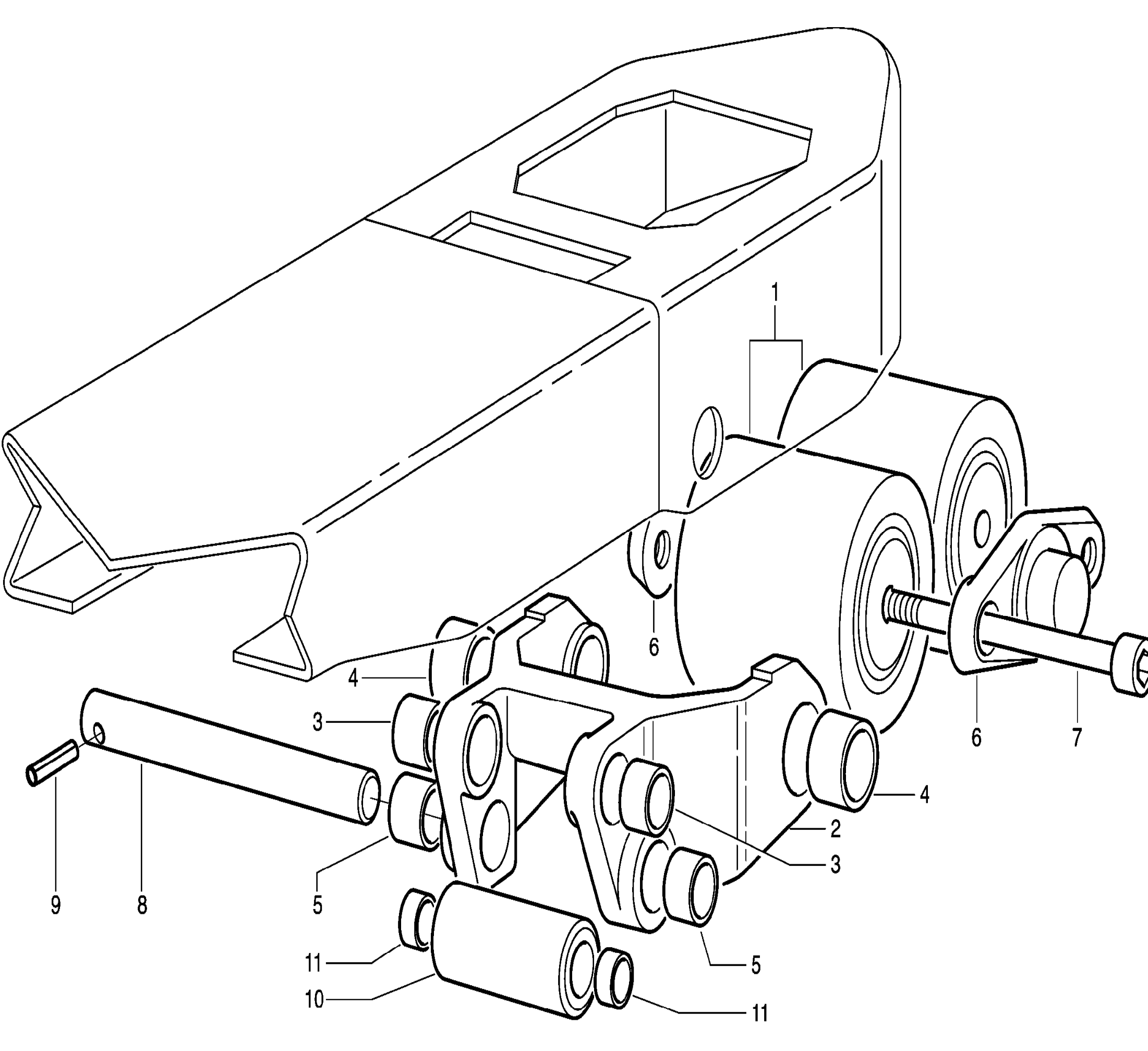

360.850.11.02 · load castor assy. · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← load castor assy. GALET DU · Схема 2

Следующая деталь

360.850.11.02 · load castor assy. · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.850.11.02	load castor assy.	POS.1->11	Кол-во: 2	Купить
	Поз. 1	003.993.36.03	roller	-	Кол-во: 4	Купить
	Поз. 2	360.850.16.02	lift swinging assy.	POS.2->5	Кол-во: 2	Купить
	Поз. 3	000.923.02.04	bearing bush	-	Кол-во: 4	Купить
	Поз. 4	000.923.03.40	bearing bush	-	Кол-во: 4	Купить
	Поз. 5	000.923.02.31	bearing bush	-	Кол-во: 4	Купить
	Поз. 6	360.851.17.02	bearing flange TRAITE	-	Кол-во: 4	Купить
	Поз. 7	9.048.346.316	socket head screw M12X100 10.9	-	Кол-во: 4	Купить
	Поз. 8	000.912.21.07	bolt	-	Кол-во: 2	Купить
	Поз. 8	003.912.20.29	bolt	-	Кол-во: 2	Купить
	Поз. 9	9.380.627.322	pin spring slotted 6x36 DACROMET	-	Кол-во: 2	Купить
	Поз. 10	003.990.38.00	Roller BAGUE	POS.10-11	Кол-во: 2	Купить
	Поз. 11	000.923.02.04	bearing bush	-	Кол-во: 4	Купить
