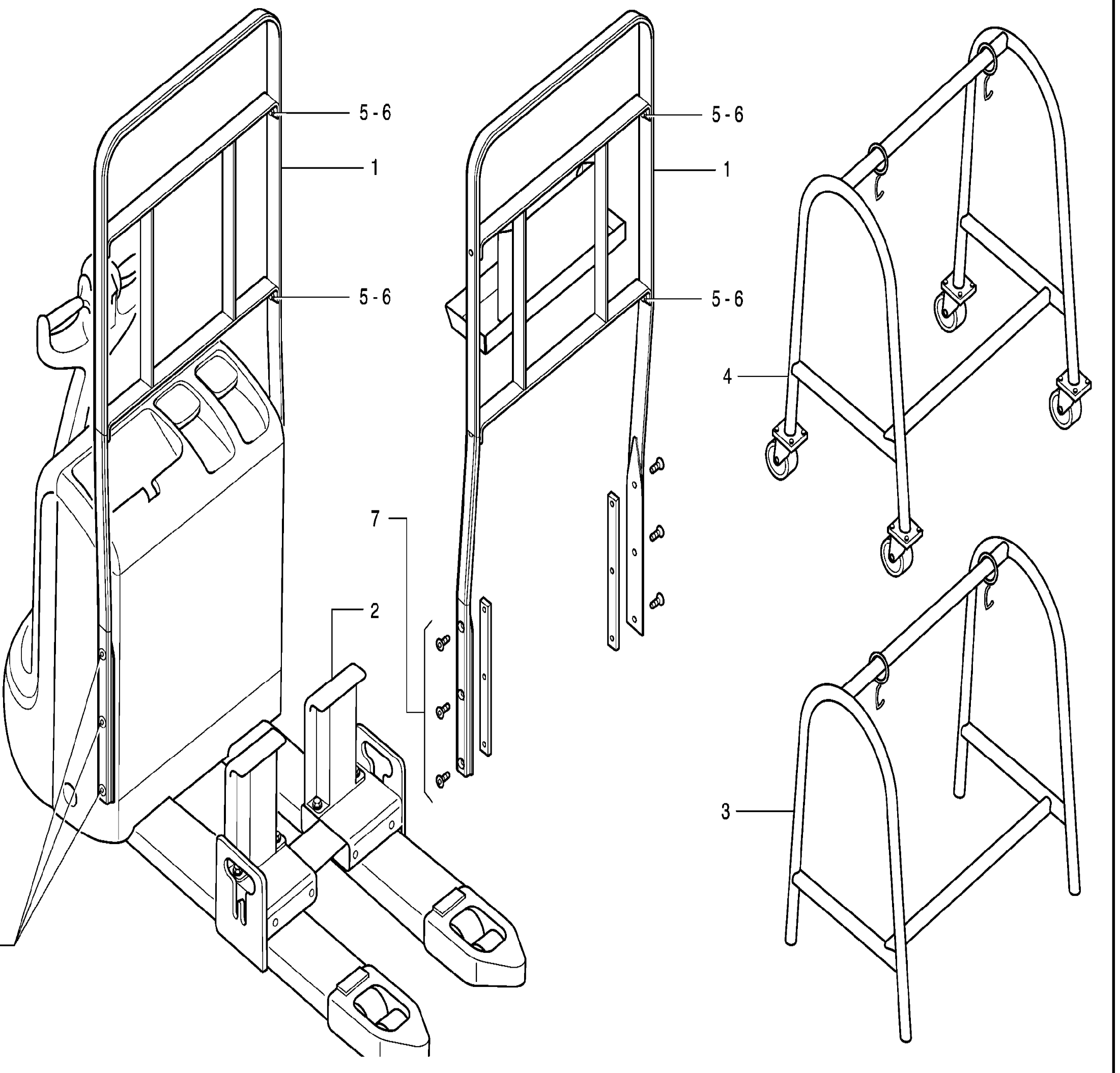

360.430.72.00 · guard grille assy. · Схема 2: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 360.430.72.00 · guard grille assy. · Схема 1

Следующая деталь

360.430.72.00 · guard grille assy. · Схема 3 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.430.72.00	guard grille assy.	UNTIL SERIE 08/97	Кол-во: 1	Купить
	Поз. 1	360.430.72.08	guard grille assy.	AS FROM SERIE 09/97	Кол-во: 1	Купить
	Поз. 1	360.430.42.05	support assy.	Baud	Кол-во: 1	Купить
	Поз. 2	360.430.83.00	protective cover assy.	-	Кол-во: 1	Купить
	Поз. 3	360.430.27.00	bracket assy.	-	Кол-во: 1	Купить
	Поз. 4	360.430.27.01	bracket assy.	-	Кол-во: 1	Купить
	Поз. 5	9.008.311.293	hexagon screw M12X20 8.8 A2C	-	Кол-во: 4	Купить
	Поз. 6	9.323.620.022	washer spring B12 -A2C	-	Кол-во: 4	Купить
	Поз. 7	9.062.316.300	screw countersunk	-	Кол-во: 6	Купить
