360.360.82.06 · contactor assy.: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← contactor assy. · Схема 4

Следующая деталь

2004 · 2 = Restricted availability 3 = Parts being phased out 4 = not available individually print no. 360 804 90 61 06/227 /01 →

Схема

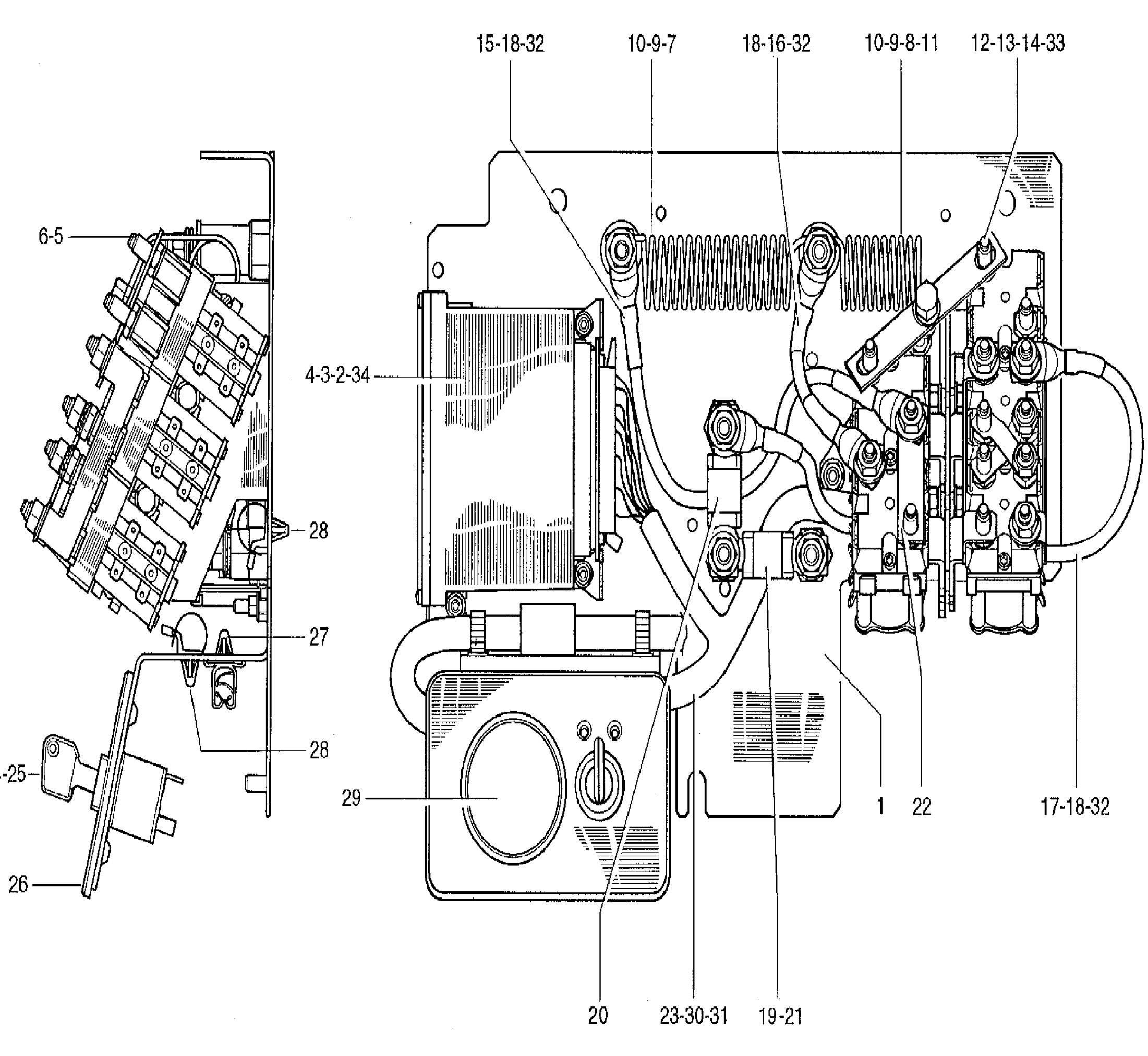

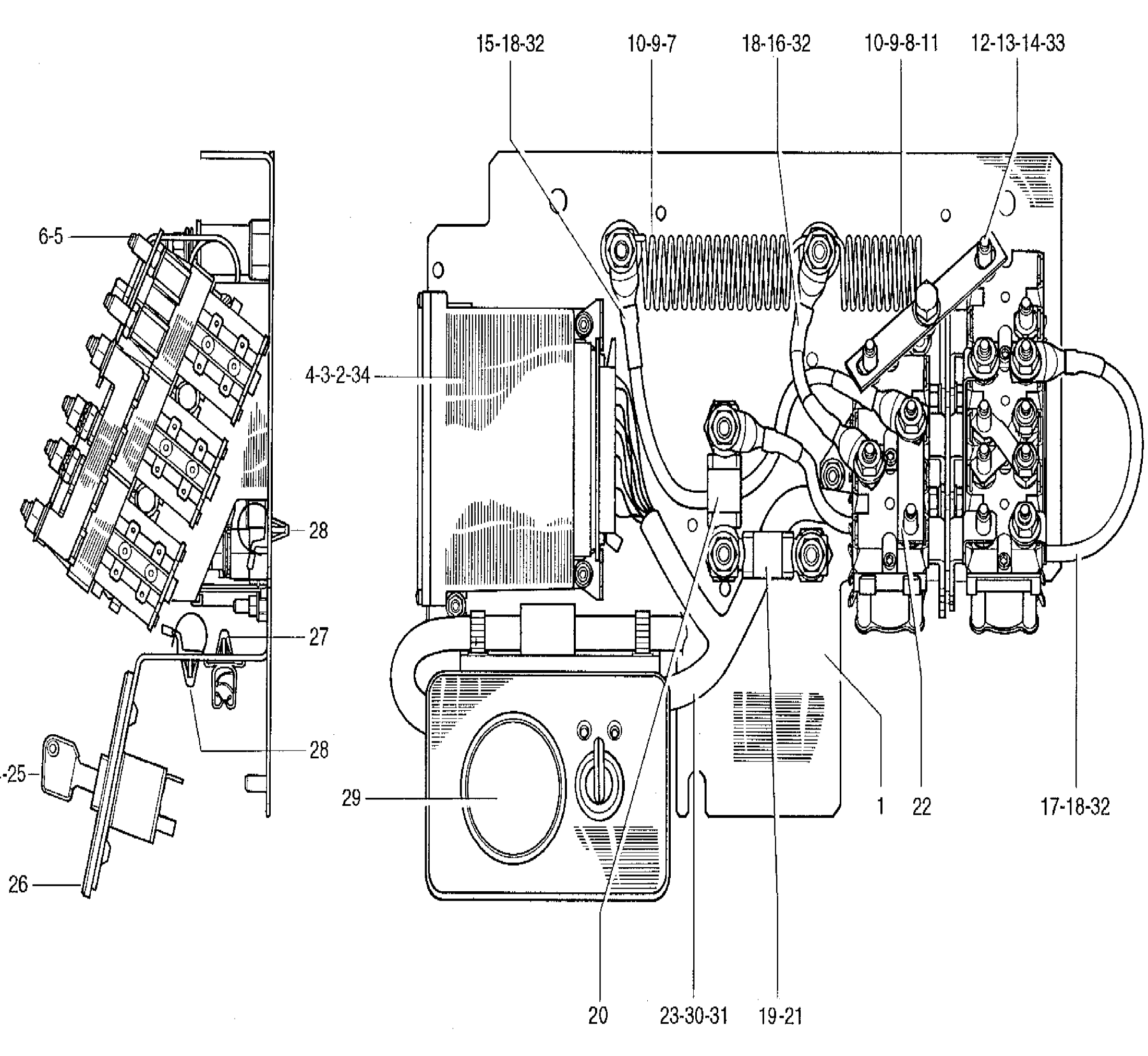

Схема узла 360.360.82.06 · contactor assy. для Linde T16/T18/T20, каталог Год не указан

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

Поз. —360.360.82.06contactor assy.POS.1->34 AS FROM SERIE 06/98Кол-во: 1Купить
Поз. —360.360.82.08contactor assy.-Кол-во: 1Купить
Поз. 1360.360.22.09beam support assy.UNTIL SERIE 11/98Кол-во: 1Купить
Поз. 1360.360.22.20beam support assy.AS FROM SERIE 12/98Кол-во: 1Купить
Поз. 2360.360.50.32electr. controls assy.-Кол-во: 1Купить
Поз. 2360.360.50.37electr. controls assy.-Кол-во: 1Купить
Поз. 3144.363.43.00retainer plate-Кол-во: 2Купить
Поз. 49.210.281.070nut hexagon M5 8 A2C-Кол-во: 3Купить
Поз. 5003.970.35.07contactor assy.-Кол-во: 1Купить
Поз. 6000.904.02.03nut hexagon-Кол-во: 2Купить
Поз. 77.9164.02.105resistor-Кол-во: 1Купить
Поз. 87.9164.02.108resistor-Кол-во: 1Купить
Поз. 97.9164.99.012potentiometer-Кол-во: 2Купить
Поз. 109.308.003.018washer B - 8,4 x 24 x 2 - A2C-Кол-во: 2Купить
Поз. 119.029.311.180hexagon screw H M8X20-8.8-A2C-RIPP-Кол-во: 1Купить
Поз. 12000.918.51.39plate joining-Кол-во: 1Купить
Поз. 13000.905.38.00nut rivet-Кол-во: 1Купить
Поз. 149.210.281.110nut hexagon M 8 8 - A2C-Кол-во: 1Купить
Поз. 15003.977.64.11cable electric-Кол-во: 1Купить
Поз. 16003.977.64.10cable electric-Кол-во: 1Купить
Поз. 17003.977.64.12cable electric-Кол-во: 1Купить
Поз. 189.210.281.110nut hexagon M 8 8 - A2C-Кол-во: 6Купить
Поз. 197.9160.90.931fuse D-100A jaune100 AКол-во: 1Купить
Поз. 207.9160.90.932fuse D-150A orange150 AКол-во: 1Купить
Поз. 217.9164.99.011potentiometer-Кол-во: 3Купить
Поз. 227.9135.95.310rail conductor-Кол-во: 1Купить
Поз. 23360.381.03.21harness-Кол-во: 1Купить

Предыдущая деталь

← contactor assy. · Схема 4

Следующая деталь

2004 · 2 = Restricted availability 3 = Parts being phased out 4 = not available individually print no. 360 804 90 61 06/227 /01 →
